Name: binder 99 0143 10 06-20 Vinkelstik Stik, vinklet Samlet poltal: 6 Serie (rundstikforbindelse): 682 1 stk
Brand: binder
SKU: 3215603
Availability: BackOrder

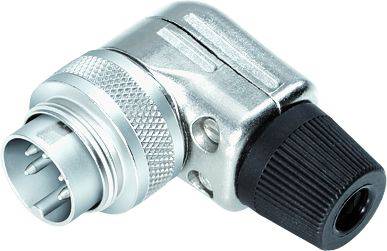

En vinklet, metallisk stikadapter med flere ben og riflet greb, som bruges til tekniske forbindelser.

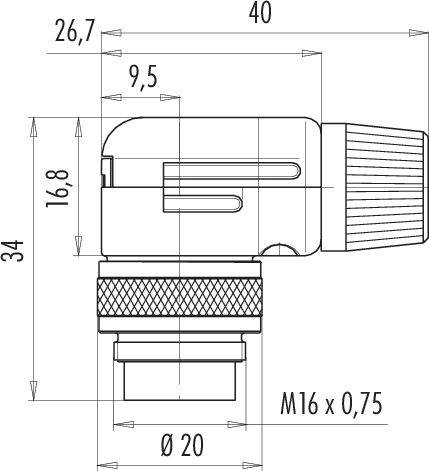

Teknisk tegning af en vinkelstikforbindelse med mål: Længde 40 mm, Højde 34 mm. Gevindstørrelse M16 x 0,75.

Et diagram over en elektrisk stiktype med seks ben, nummereret fra 1 til 6, i en cirkulær opsætning.

1/3

Lignende billede

Produkttype

Vinkelstik

Konstruktion

Stik, vinklet

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

Antal

stk.

Total (209,00 kr. / stk.r)

209,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP40 vinkelstik
Poltal 6 din
4.0 - 6.0 mm
skærmbar
lodning
IP40

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 4.0 - 6.0 mm
Monteringstype: Kabelmontering

Type: 99 0143 10 06

Produkttype: Vinkelstik

Konstruktion: Stik, vinklet

Samlet poltal: 6

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: skruer

Nominel spænding: 250 V

Kontaktmateriale: CuZn

Chassismateriale: Forniklet støbt zink

: AWG 18

Produc.-delnr.: 99 0143 10 06-20

Poltal: 6

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP40

Serie: 682

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

binder 09 0133 70 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214654

Levering tors. 5. nov.

20 stk.Conrad Electronic

Stik, vinklet

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 09 0133 72 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214655

Levering tirs. 8. dec.

Conrad Electronic

Stik, vinklet

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 09 0133 78 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214656

Levering tirs. 8. dec.

Conrad Electronic

Stik, vinklet

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

189,00 kr.^*

binder 09 0133 79 02-20 Vinkelstik Stik, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214657

Levering tirs. 8. dec.

Conrad Electronic

Stik, vinklet

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

189,00 kr.^*

binder 09 0134 70 02-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214658

Levering tirs. 8. dec.

Conrad Electronic

Tilslutning, vinklet

250 V

7 A

Vinkeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 09 0134 72 02-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 2 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214659

Levering tirs. 8. dec.

Conrad Electronic

Tilslutning, vinklet

250 V

7 A

Vinkeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

169,00 kr.^*

binder 09 0135 72 03-20 Vinkelstik Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214660

Levering tirs. 8. dec.

Conrad Electronic

Stik, vinklet

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

169,00 kr.^*

binder 09 0135 78 03-20 Vinkelstik Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214661

Levering tirs. 8. dec.

Conrad Electronic

Stik, vinklet

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 09 0135 79 03-20 Vinkelstik Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214662

Levering tirs. 8. dec.

Conrad Electronic

Stik, vinklet

250 V

7 A

Vinkelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 09 0136 72 03-20 Vinkeldåse Tilslutning, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 682 1 stk

Artikel nr.:3214663

Levering tirs. 8. dec.

Conrad Electronic

Tilslutning, vinklet

250 V

7 A

Vinkeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

169,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215603 binder 99 0143 10 06-20 Vinkelstik Stik, vinklet Samlet poltal: 6 Serie (rundstikforbindelse): 682 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215603 binder 99 0143 10 06-20 Vinkelstik Stik, vinklet Samlet poltal: 6 Serie (rundstikforbindelse): 682 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
