binder 99 0072 100 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 711 1 stk

En cylindrisk, riflet metalpind med sort plastikstik, sandsynligvis til elektriske forbindelser.

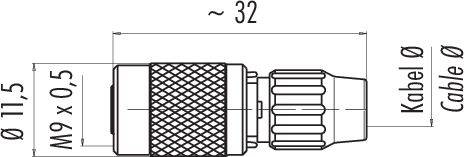

Teknisk tegning af en stikforbinder med dimensioner: Længde 32 mm, ydre diameter 11,5 mm, gevind M9 x 0,5, kabelsdiameter angivet.
Diagram over en mekanisk komponent: Cirkel med to nummererede boringer, '1' øverst til venstre, '2' nederst til højre, midtpunkter krydset.
1/3
Lignende billede
Produkttype
Kabeldåse
Konstruktion
Tilslutning, lige
Samlet poltal
2
Tilslutning
Lodning
Indhold
1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering man. 2. nov.
27 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
111,20 kr.
3
5% = 16,53 kr.
105,69 kr.
5
7% = 38,60 kr.
103,48 kr.
10
8% = 92,00 kr.
102,00 kr.
25
10% = 271,00 kr.
100,36 kr.
50
11% = 634,50 kr.
98,51 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (111,20 kr. / stk.r)
111,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

  • M9 IP40 kabeldåse
  • Poltal 2
  • 3.0 - 4.0 mm
  • ikke skærmet
  • lodning
  • IP40

Tekniske specifikationer

  • EMC-kompatibilitet: Uskærmet
  • Isoleringsmodstand: ≥ 10 Ω
  • Gennemgangsmodstand ≤ 3 mΩ
  • Isoleringsstofgruppe III
  • Overspændingskategori: II
  • Tilsmudsningsgrad: 1
  • Materiale kontaktelement: PA (UL94 V-0)
  • Materiale lås: CuZn (forniklet messing)
  • Kabelgennemløb 3.0 - 4.0 mm
  • Monteringstype: Kabelmontering
Type

99 0072 100 02

Produkttype

Kabeldåse

Konstruktion

Tilslutning, lige

Samlet poltal

2

Tilslutning

Lodning

Indhold

1 stk

Nominel strøm

4 A

Nominel strøm - afrundet

4 A

Lukker

skruer

Nominel spænding

125 V

Kontaktmateriale

CuSn

Chassismateriale

PA

AWG 24

Produc.-delnr.

99 0072 100 02-20

Poltal

2

Max. tværsnit

0.25 mm²

Tværsnit-område

0.25 mm² (max)

RoHS-godkendt

Ja

IP40

Serie

711

Dokumenter og downloads

Datablad

Datablad 3215526 binder 99 0072 100 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 711 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215526 binder 99 0072 100 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 711 1 stk

Beskrivelse

Vores rundstikforbindelser i subminiature-format er udviklet til de talrige anvendelser, hvor størrelse og signalintegritet spiller en vigtig rolle. Vi tilbyder modeller med kliklukning, bajonet- og push-pull-lås samt med M9-skruelås i to forskellige udførelser, enten med kapslingsklasse IP40 eller med IP67. Stikkene kan fås med to eller otte kontakter i lige eller vinklet udførelse samt som flangestik. De forskellige modeller har en dykkelodning eller loddetilslutning og fås med påstøbte kabler i forskellige længder. Til fremstilling af vores rundstikforbindelser anvender vi materialer af høj kvalitet. Kabinet og kontaktlegeme består af PUR eller PVC, kontakterne er forgyldt bronze eller forgyldt messing. Der er syv forskellige serier til rådighed, som har følgende fordele:

• Valg af lås
• Beskyttelsesklasse IP40 eller IP67
• 2- til 8-polet
• Lige og vinklede udførelser
• Op til 1.000 stikcyklusser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
