Name: binder 86 0532 1120 00012-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Flangetilslutning Pol-tal (RJ): 12 1 stk
Brand: binder
SKU: 3218397
Availability: BackOrder

Rund elektrisk stik, metallic, med flere ben og skruelås. Bruges til industrielle forbindelser.

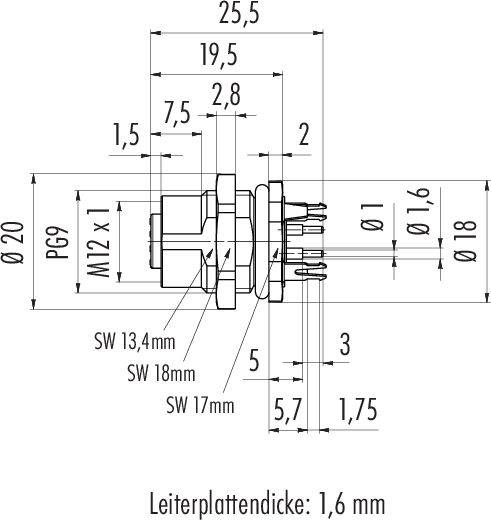

Teknisk tegning af en stikforbinder med følgende mål: Ø20 mm, M12 x 1, printpladtykkelse 1,6 mm, detaljer om nøglevidde og stiftlængder.

Et cirkulært diagram med tolv nummererede punkter fra 1 til 12. En vinkel på 45 grader vises mellem linjerne 1 og 2.

1/3

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Konstruktion

Tilslutning, lige

Flangetilslutning

Stik-standard

Sensorik stikforbindelse

Tilslutningsside A

M12

pol-tal

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

5 stk.

Antal

stk.

Total (359,00 kr. / stk.r)

359,00 kr.

inkl. moms

Kun 5 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensor-/aktuatorkabel, konfektioneret

M12-A flangedåse
Poltal: 12
skærmbar
dyklodning
IP68
UL
PG9
kan skrues på fra fronten

Vigtig information

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: > 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori: II
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: PA
Monteringstype: Husmontering

Type: 86 0532 1120 00012

Produkttype: Sensor-, aktuator-stik,

Konstruktion: Tilslutning, lige
Flangetilslutning

Stik-standard: Sensorik stikforbindelse

Tilslutningsside A: M12

pol-tal: 12

Nominel spænding: 30 V

Nominel strøm: 1.5 A

Nominel strøm - afrundet: 1.5 A

Tilslutning: Lodning

Gevind-type: M12

Gevind-type kabeltilslutning og montering: PG9

kodning: A

Kontaktmateriale: CuSn

Kontaktoverflade: Au (guld)

Monteringstype Sensor/Aktor-forbindelsesteknik: Bagvægsmontering

: IP68

Specifikationer: skærmet

Lukningstype: Skrue

Produc.-delnr.: 86 0532 1120 00012-20

Indhold: 1 stk

RoHS-godkendt: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Gevind-type

Konstruktion

Nominel spænding

Nominel strøm - afrundet

pol-tal

Stik-standard

binder 09 0381 81 08-20 Sensor-, aktuator-stik, M12 Flangestik Pol-tal (RJ): 8 1 stk Piece

Artikel nr.:3216600

Levering man. 4. jan. 2027

Conrad Electronic

M12

Flangestik

30 V

1.5 A

Sensorik stikforbindelse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

99,00 kr.^*

binder 09 0431 212 04-20 Sensor-, aktuator-stik, M12 Flangestik Pol-tal (RJ): 4 1 stk Piece

Artikel nr.:3216601

Levering man. 4. jan. 2027

Conrad Electronic

M12

Flangestik

Sensorik stikforbindelse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

79,00 kr.^*

binder 09 0435 87 04-20 Sensor-, aktuator-stik, PG11 Flangestik Pol-tal (RJ): 4 1 stk

Artikel nr.:3216614

Levering tors. 5. nov.

155 stk.Conrad Electronic

PG11

Flangestik

250 V

4 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

48,90 kr.^*

binder 09 0437 87 05-20 Sensor-, aktuator-stik, PG11 Flangestik Pol-tal (RJ): 5 1 stk

Artikel nr.:3216616

Levering tors. 5. nov.

80 stk.Conrad Electronic

PG11

Flangestik

60 V

4 A

Sensorik stikforbindelse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

65,00 kr.^*

binder 09 3432 92 04-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Flangetilslutning Pol-tal (RJ): 4 1 stk

Artikel nr.:3216639

Levering tors. 5. nov.

3 stk.Conrad Electronic

M12

Tilslutning, lige

250 V

4 A

Sensorik stikforbindelse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

binder 09 3442 92 05-20 Sensor-, aktuator-stik, Tilslutning, lige, Flangetilslutning Pol-tal (RJ): 5 1 stk

Artikel nr.:3216642

Levering man. 30. nov.

Conrad Electronic

Tilslutning, lige

60 V

4 A

Sensorik stikforbindelse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 09 3491 969 12-20 Sensor-, aktuator-stik, M12 x 1 Flangestik Pol-tal (RJ): 12 1 stk Piece

Artikel nr.:3216643

Levering tors. 14. jan. 2027

Conrad Electronic

M12 x 1

Flangestik

30 V

1.5 A

Sensorik stikforbindelse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

309,00 kr.^*

binder 70 3441 287 05-20 Sensor-, aktuator-stik, M12 Flangestik 0.5 m Pol-tal (RJ): 5 1 stk

Artikel nr.:3216661

Levering tirs. 15. dec.

Conrad Electronic

M12

Flangestik

60 V

4 A

Sensorik stikforbindelse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

379,00 kr.^*

binder 70 3441 785 05-20 Sensor-, aktuator-stik, M16 Flangestik 0.5 m Pol-tal (RJ): 5 1 stk

Artikel nr.:3216662

Levering tirs. 15. dec.

Conrad Electronic

M16

Flangestik

60 V

4 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

binder 70 3442 287 05-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Flangetilslutning 0.5 m Pol-tal (RJ): 5 1 stk

Artikel nr.:3216663

Levering tirs. 15. dec.

Conrad Electronic

M12

Tilslutning, lige

60 V

4 A

stk.

Minimum ordrevolumen:: 2

Intervaller: 2

379,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3218397 binder 86 0532 1120 00012-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Flangetilslutning Pol-tal (RJ): 12 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3218397 binder 86 0532 1120 00012-20 Sensor-, aktuator-stik, M12 Tilslutning, lige, Flangetilslutning Pol-tal (RJ): 12 1 stk

Beskrivelse

Disse stikforbindelsessystemer giver den perfekte løsning til sensorteknik og aktuatorer i mange brancher. Vi har stikforbindelser fra IP40 til IP69K, hvoraf mange er i tilbuddet med UL-, VDE- og Ecolab-godkendelse, samt FDA-kompatible modeller. Brugere kan bestille rundstikforbindelser med 2 til 12 kontakter og forskellige tilslutningsmuligheder, herunder lodde-, krympe-, dykkelodning, kabel- og litzetrådtilslutning. Stik med M5-, M8- og M12-skruelås er der lige og vinklet samt som flangeudførelse. Ud over Duotik og dobbeltfordelere kan der også fås et stort udvalg af forbindelsesledninger.

Egenskaber:

• 2- til 12-polet
• IP40 til IP69K
• Skruelås
• Nem montering
• UL-, VDE- og Ecolab-godkendelse
• Forbindelsesledninger
• FDA-konforme udførelser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
