Name: binder 79 6372 200 08-20 Rundstik konfektioneret Tilslutning, vinklet Samlet poltal: 8 Serie (rundstikforbindelse): 425
Brand: binder
SKU: 3215516
Availability: BackOrder

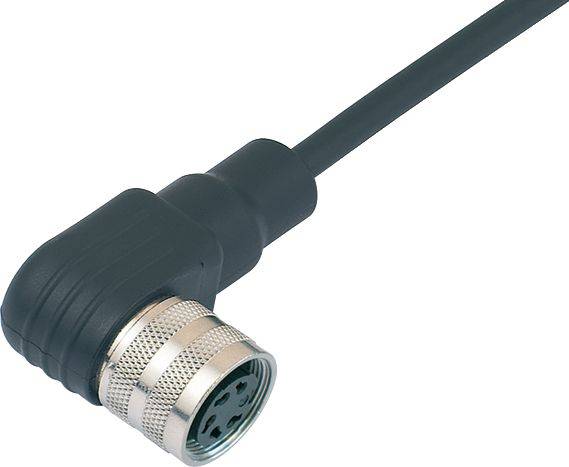

Et sort, vinklet kabel med en rund, flerpindet metalstik i spidsen, egnet til specialiserede elektroniske forbindelser.

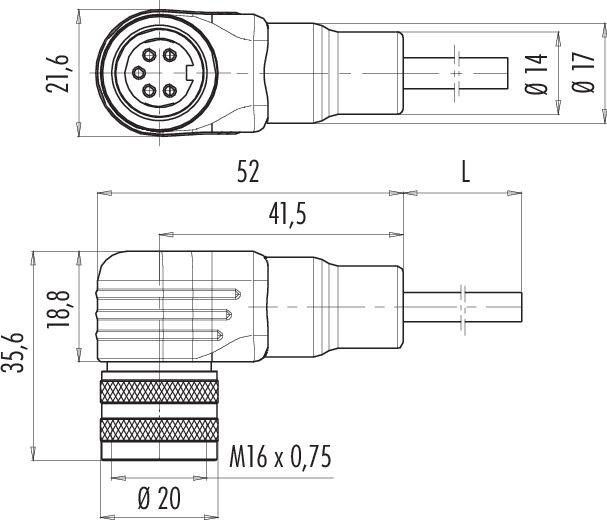

Teknisk tegning af en vinklet stikforbinder med tilslutningsdimensioner i millimeter. Øverste view og sideview med detaljerede mål.

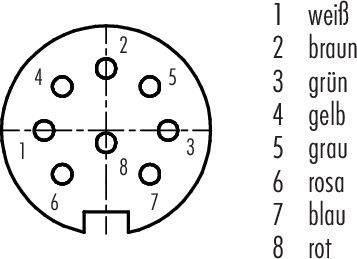

'Diagram over en 8-polet stik med pin-numre og farvekodning: 1-Hvid, 2-Brun, 3-Grøn, 4-Gul, 5-Grå, 6-Lyserød, 7-Blå, 8-Rød.'

1/3

Lignende billede

Produkttype

Rundstik konfektioneret

Konstruktion

Tilslutning, vinklet

Samlet poltal

Tilslutning

Kabel med stik

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 8. dec.

Antal

stk.

Total (499,00 kr. / stk.r)

499,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP67 vinkeldåse
Poltal 8 din
skærmet
Ved kablet påsprøjtet
IP67
PUR sort
8 x 0.25 mm²

Tekniske specifikationer

EMC-egnethed: Skærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Isolering litzetråd: PP9Y halogenfri
Kabeltværsnit: 8 x 0.25 mm²
Kørehastighed: ≤ 200 m/min (5 m vandret strækning)
Bøjeradius kabel mobilt: ≥ 10 x dia
Bøjeradius for kabel fast: ≥ 5 x dia
Halogenfri: Ja
Monteringstype: Kabelmontering

Type: 79 6372 200 08

Produkttype: Rundstik konfektioneret

Konstruktion: Tilslutning, vinklet

Samlet poltal: 8

Tilslutning: Kabel med stik

Producentfarve: Sort

Indhold: 1 stk

Maks. temperatur: 90 °C

Nominel strøm: 3 A

Min. Temperatur: -50 °C

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 60 V

Kontaktmateriale: CuSn

Chassismateriale: PUR

: AWG 24

Produc.-delnr.: 79 6372 200 08-20

Poltal: 8

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 425

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Samlet poltal

binder 79 6013 20 05-20 Rundstik konfektioneret Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215485

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

binder 79 6014 20 05-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215486

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Tilslutning, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

binder 79 6030 20 12-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215488

Levering tors. 5. nov.

91 stk.Conrad Electronic

1 stk

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

550,00 kr.^*

binder 79 6051 20 14-20 Rundstik konfektioneret Stik, lige Samlet poltal: 14 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215489

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

binder 79 6052 20 14-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 14 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215490

Levering tors. 5. nov.

15 stk.Conrad Electronic

1 stk

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

binder 79 6071 20 08-20 Rundstik konfektioneret Stik, lige Samlet poltal: 8 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215491

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

459,00 kr.^*

binder 79 6072 20 08-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 8 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215492

Levering tors. 5. nov.

7 stk.Conrad Electronic

1 stk

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

479,00 kr.^*

binder 79 6113 20 05-20 Rundstik konfektioneret Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215493

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

399,00 kr.^*

binder 79 6114 20 05-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215494

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Tilslutning, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

399,00 kr.^*

binder 79 6117 20 06-20 Rundstik konfektioneret Stik, lige Samlet poltal: 6 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215495

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

479,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215516 binder 79 6372 200 08-20 Rundstik konfektioneret Tilslutning, vinklet Samlet poltal: 8 Serie (rundstikforbindelse): 425

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215516 binder 79 6372 200 08-20 Rundstik konfektioneret Tilslutning, vinklet Samlet poltal: 8 Serie (rundstikforbindelse): 425

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
