Name: binder 79 6030 20 12-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 425 1 s
Brand: binder
SKU: 3215488
Availability: BackOrder

Et sort kabel med en sølvfarvet, rund stik med fire ben, som bruges til at forbinde elektroniske enheder.

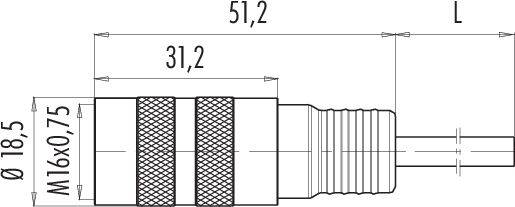

Teknisk tegning af en stikforbinder med en længde på 51,2 mm og en diameter på 18,5 mm. Gevind M16x0,75.

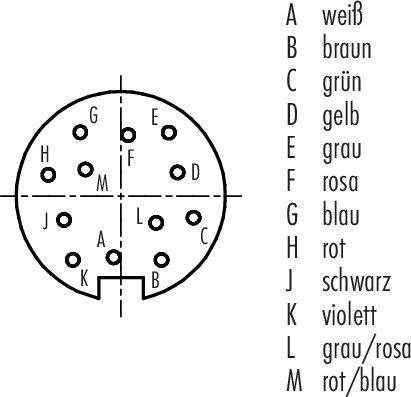

Stikdiagram med PIN-numre og farvetildeling: A-hvid, B-brun, C-grøn, D-gul, E-grå, F-pink, G-blå, H-rød, J-sort, K-violet, L-grå/pink, M-rød/blå.

1/3

Lignende billede

Produkttype

Rundstik konfektioneret

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Kabel med stik

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

91 stk.

Antal

stk.

Total (550,00 kr. / stk.r)

550,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP67 kabeldåse
Poltal: 12
ikke skærmet
Ved kablet påsprøjtet
IP67
PUR sort
12 x 0.25 mm²

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Isolering litzetråd: PP9Y halogenfri
Kabeltværsnit: 12 x 0.25 mm²
Kørehastighed: ≤ 200 m/min (5 m vandret strækning)
Bøjeradius kabel mobilt: ≥ 10 x dia
Bøjeradius for kabel fast: ≥ 5 x dia
Halogenfri: Ja
Monteringstype: Kabelmontering

Type: 79 6030 20 12

Produkttype: Rundstik konfektioneret

Konstruktion: Tilslutning, lige

Samlet poltal: 12

Tilslutning: Kabel med stik

Producentfarve: Sort

Indhold: 1 stk

Maks. temperatur: 80 °C

Nominel strøm: 3 A

Min. Temperatur: -50 °C

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 60 V

Kontaktmateriale: CuSn

Chassismateriale: PUR

: AWG 24

Produc.-delnr.: 79 6030 20 12-20

Poltal: 12

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 425

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Samlet poltal

binder 79 6030 20 12-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215488

Levering tors. 5. nov.

91 stk.Conrad Electronic

denne artikel

1 stk

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

550,00 kr.^*

binder 79 6013 20 05-20 Rundstik konfektioneret Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215485

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

binder 79 6014 20 05-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215486

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Tilslutning, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

binder 79 6051 20 14-20 Rundstik konfektioneret Stik, lige Samlet poltal: 14 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215489

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

binder 79 6052 20 14-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 14 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215490

Levering tors. 5. nov.

15 stk.Conrad Electronic

1 stk

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

binder 79 6071 20 08-20 Rundstik konfektioneret Stik, lige Samlet poltal: 8 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215491

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

459,00 kr.^*

binder 79 6072 20 08-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 8 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215492

Levering tors. 5. nov.

7 stk.Conrad Electronic

1 stk

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

479,00 kr.^*

binder 79 6113 20 05-20 Rundstik konfektioneret Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215493

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

399,00 kr.^*

binder 79 6114 20 05-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215494

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Tilslutning, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

399,00 kr.^*

binder 79 6117 20 06-20 Rundstik konfektioneret Stik, lige Samlet poltal: 6 Serie (rundstikforbindelse): 425 1 stk

Artikel nr.:3215495

Levering tirs. 15. dec.

Conrad Electronic

1 stk

Stik, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

479,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215488 binder 79 6030 20 12-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 425 1 s

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215488 binder 79 6030 20 12-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 425 1 s

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
