Name: binder 77 4434 0000 20004-0500-20 Sensor-, aktuator-stik, M12 Tilslutning, vinklet 5 m Pol-tal (RJ): 4 1 stk
Brand: binder
SKU: 3218227
Availability: BackOrder

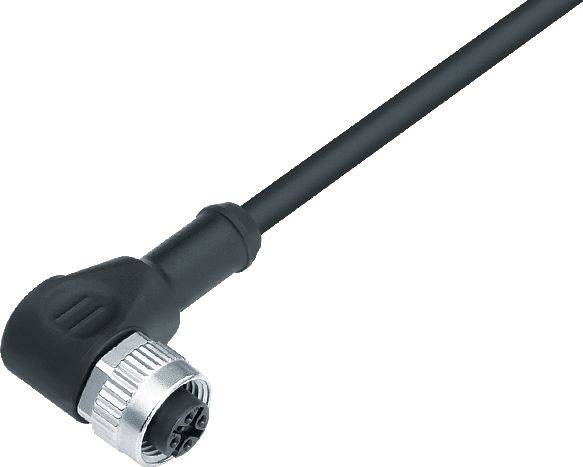

Et sort kabel med en vinklet stik, der viser fire tilslutningspunkter. Egnet til tekniske forbindelser.

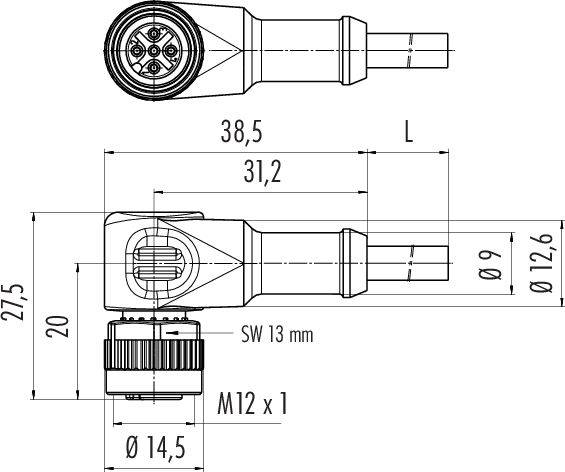

Teknisk tegning af en M12-stik med detaljerede mål: Længde 38,5 mm, diameter 14,5 mm, nøglestørrelse 13 mm.

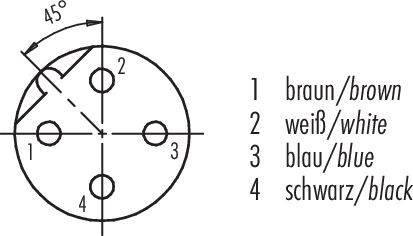

Diagram over en rundstikprop med fire nummererede tilslutninger. Hver tilslutning har en farvetildeling: 1 brun, 2 hvid, 3 blå, 4 sort.

1/3

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Konstruktion

Tilslutning, vinklet

Tilslutningsside A

M12

pol-tal

Kabellængde

5 m

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

18 stk.

Antal

stk.

Minimum ordrevolumen:: 2

Intervaller: 2

Total (269,00 kr. / stk.r)

538,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensor-/aktuatorkabel, konfektioneret

M12-B vinkelstikdåse
Poltal 4
ikke skærmet
Ved kablet påsprøjtet
IP68
UL listed
PVC grå
4 x 0.34 mm²

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: > 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe: II.
Overspændingskategori: II
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: REN
Materiale lås: Trykstøbt zink forniklet
Isolering litzetråd: PVC
Kabeltværsnit: 4 x 0.34 mm²
Kørehastighed: ≤ 200 m/min (5 m vandret strækning)
Bøjeradius kabel mobilt: ≥ 10 x dia
Bøjeradius for kabel fast: ≥ 5 x dia
Halogenfri: Nej
Monteringstype: Kabelmontering

Type: 77 4434 0000 20004-0500

Produkttype: Sensor-, aktuator-stik,

Konstruktion: Tilslutning, vinklet

Tilslutningsside A: M12

pol-tal: 4

Kabellængde: 5 m

Kappemateriale: PVC

Nominel spænding: 250 V

Nominel strøm: 4 A

Nominel strøm - afrundet: 4 A

Tilslutningstværsnit (maks.): 0.34 mm²

Ledningstværsnit (sensor-/aktor-forkabling): 0.34 mm²

Tilslutning: Kabel med stik

Producentfarve: Grå

Gevind-type: M12

Gevind-type kabeltilslutning og montering: M12

kodning: B

Kontaktmateriale: CuSn

Kontaktoverflade: Au (guld)

: IP68

Specifikationer: B kodet

Min. Temperatur: -40 °C

Maks. temperatur: 105 °C

Lukningstype: Skrue

Produc.-delnr.: 77 4434 0000 20004-0500-20

Indhold: 1 stk

Kabel-Ø: 4.8 mm

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Gevind-type

Kabellængde

Konstruktion

Nominel spænding

pol-tal

binder 70 4433 246 04-20 Sensor-, aktuator-stik, M16 Flangestik 0.5 m Pol-tal (RJ): 2 1 stk

Artikel nr.:3216675

Levering ons. 16. dec.

Conrad Electronic

M16

0.5 m

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

439,00 kr.^*

binder 70 4433 247 04-20 Sensor-, aktuator-stik, PG9 Flangestik 0.5 m Pol-tal (RJ): 2 1 stk

Artikel nr.:3216676

Levering ons. 16. dec.

Conrad Electronic

PG9

0.5 m

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

459,00 kr.^*

binder 70 4434 246 04-20 Sensor-, aktuator-stik, M16 Tilslutning, lige 0.5 m Pol-tal (RJ): 2 1 stk

Artikel nr.:3216677

Levering ons. 16. dec.

Conrad Electronic

M16

0.5 m

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

479,00 kr.^*

binder 70 4434 247 04-20 Sensor-, aktuator-stik, Tilslutning, lige, Flangetilslutning 0.5 m Pol-tal (RJ): 2 1 stk

Artikel nr.:3216678

Levering ons. 16. dec.

Conrad Electronic

0.5 m

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

499,00 kr.^*

binder 76 0133 0011 00104-0200-20 Sensor-, aktuator-stik, PG9 Flangestik Pol-tal (RJ): 4 1 stk

Artikel nr.:3216687

Levering tors. 21. jan. 2027

Conrad Electronic

PG9

Flangestik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

219,00 kr.^*

binder 76 0133 0011 00105-0200-20 Sensor-, aktuator-stik, M12 Flangestik Pol-tal (RJ): 5 1 stk

Artikel nr.:3216688

Levering fre. 11. dec.

Conrad Electronic

M12

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 76 0134 0011 00104-0200-20 Sensor-, aktuator-stik, Tilslutning, lige Pol-tal (RJ): 4 1 stk

Artikel nr.:3216689

Levering tors. 21. jan. 2027

Conrad Electronic

Tilslutning, lige

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 76 0134 0011 00105-0200-20 Sensor-, aktuator-stik, M12 Tilslutning, lige Pol-tal (RJ): 5 1 stk

Artikel nr.:3216690

Levering tors. 21. jan. 2027

Conrad Electronic

M12

Tilslutning, lige

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

239,00 kr.^*

binder 76 0233 0011 00104-0200-20 Sensor-, aktuator-stik, Flangestik Pol-tal (RJ): 4 1 stk

Artikel nr.:3216731

Levering tors. 21. jan. 2027

Conrad Electronic

Flangestik

250 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

219,00 kr.^*

binder 76 0233 0011 00105-0200-20 Sensor-, aktuator-stik, M16 Flangestik Pol-tal (RJ): 5 1 stk

Artikel nr.:3216732

Levering tors. 21. jan. 2027

Conrad Electronic

M16

Flangestik

60 V

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3218227 binder 77 4434 0000 20004-0500-20 Sensor-, aktuator-stik, M12 Tilslutning, vinklet 5 m Pol-tal (RJ): 4 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3218227 binder 77 4434 0000 20004-0500-20 Sensor-, aktuator-stik, M12 Tilslutning, vinklet 5 m Pol-tal (RJ): 4 1 stk

Beskrivelse

binder giver 7 forskellige rundstikforbindelser til signal- og dataoverførsel i moderne, automatiserede fabrikker. Der er primært tale om M8-, M12-, M16-rundstikforbindelser, der kan konfigureres fra kunden i passende omfang til det pågældende anvendelsesområde. Ved dataoverførsel kan vores nyeste, skærmede, X-kodede M12-stikforbindelser klare dataoverførselshastigheder på op til 10 Gbit/s.

Egenskaber:

• 6 produktserier
• Forskellige låsesystemer, herunder M8, M12 og M16
• Kodning, herunder M12-B, -D og -X.
• Beskyttelsesklasse for IP20 og IP69K
• 2 til 8 kontakter
• Skærmet og kan skærmes
• PUR- og PVC-kabel
• Kabellængder fra 0,5 m til 10 m.
