Name: binder 77 3434 0000 50712-1000-20 Sensor-, aktuator-stik, M12 Tilslutning, vinklet 10 m Pol-tal (RJ): 12 1 stk
Brand: binder
SKU: 3217407
Availability: BackOrder

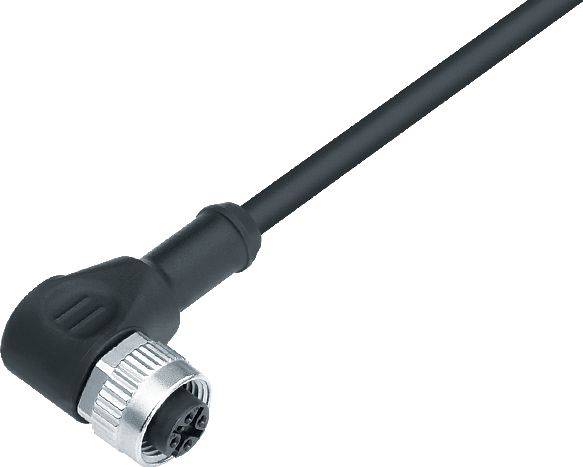

Sort kabel med vinklet stik og metalring, velegnet til industrielle anvendelser.

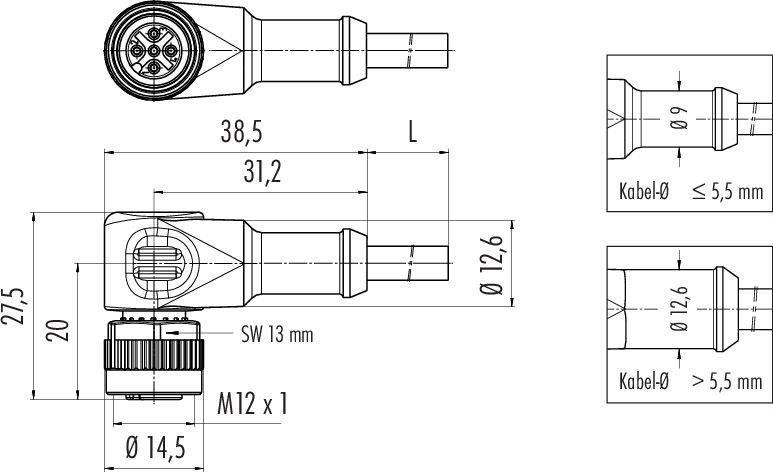

Teknisk tegning af en vinklet stikforbinder med M12-gevind. Dimensioner og kabelsdiameter angives detaljeret.

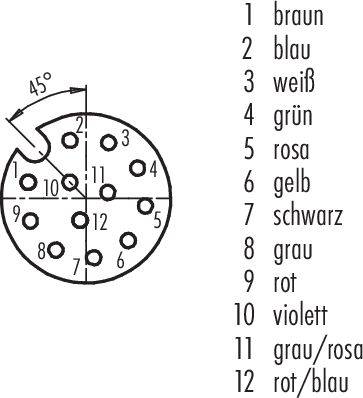

Diagram over en stikforbinder med 12 nummererede ben. Hvert ben har en tildelt farve, f.eks. '1 brun', '2 blå' osv.

1/3

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Konstruktion

Tilslutning, vinklet

Tilslutningsside A

M12

pol-tal

Kabellængde

10 m

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 8. dec.

Antal

stk.

Total (890,00 kr. / stk.r)

890,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensor-/aktuatorkabel, konfektioneret

M12-A vinkelstikdåse
Poltal: 12
ikke skærmet
Ved kablet påsprøjtet
IP69K
UL listed
PUR grå
12 x 0.25 mm²

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe: II.
Overspændingskategori: II
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: REN
Materiale lås: Trykstøbt zink forniklet
Isolering litzetråd: PP9Y halogenfri
Kabeltværsnit: 12 x 0.25 mm²
Kørehastighed: ≤ 200 m/min (5 m vandret strækning)
Bøjeradius kabel mobilt: ≥ 10 x dia
Bøjeradius for kabel fast: ≥ 5 x dia
Halogenfri: Ja
Monteringstype: Kabelmontering

Type: 77 3434 0000 50712-1000

Produkttype: Sensor-, aktuator-stik,

Konstruktion: Tilslutning, vinklet

Tilslutningsside A: M12

pol-tal: 12

Kabellængde: 10 m

Kappemateriale: PUR

Nominel spænding: 30 V

Nominel strøm: 1.5 A

Nominel strøm - afrundet: 1.5 A

Tilslutningstværsnit (maks.): 0.25 mm²

Ledningstværsnit (sensor-/aktor-forkabling): 0.25 mm²

Tilslutning: Kabel med stik

Producentfarve: Grå

Gevind-type: M12

Gevind-type kabeltilslutning og montering: M12

kodning: A

Kontaktmateriale: CuSn

Kontaktoverflade: Au (guld)

: IP69K

Specifikationer: Halogenfri

Min. Temperatur: -50 °C

Maks. temperatur: 80 °C

Lukningstype: Skrue

Produc.-delnr.: 77 3434 0000 50712-1000-20

Indhold: 1 stk

Kabel-Ø: 6.5 mm

RoHS-godkendt: Ja
