Name: binder 77 3408 0000 50005-0200-20 Sensor-, aktuator-stik, M8 Tilslutning, vinklet 2 m Pol-tal (RJ): 5 1 stk
Brand: binder
SKU: 3217032
Availability: BackOrder

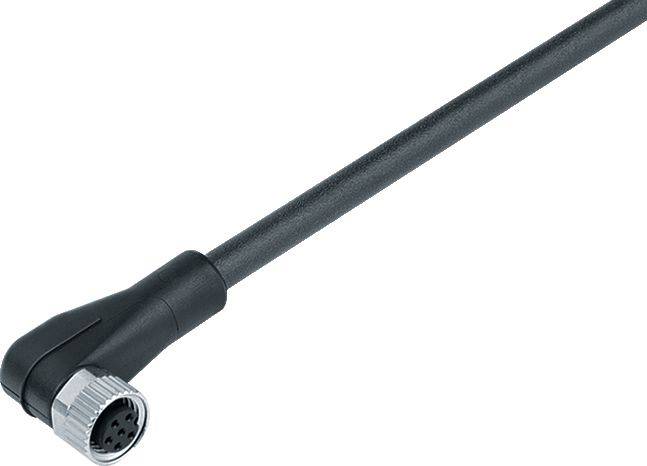

Et sort M12-forbindelseskabel med vinkelstik, egnet til industrielle anvendelser, ligger diagonalt i billedet.

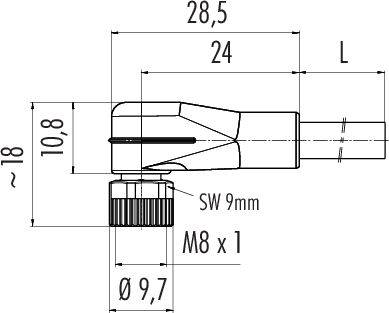

Teknisk tegning af en stikforbinder med mål: Længde 28,5 mm, bredde 9,7 mm, gevindstørrelse M8 x 1, nøglevidde 9 mm.

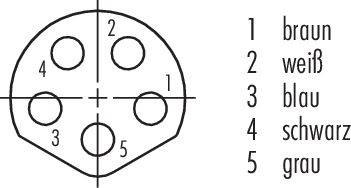

Stikbelægning: Pin 1 er brun, Pin 2 er hvid, Pin 3 er blå, Pin 4 er sort, Pin 5 er grå. Diagram viser cirkelanordning.

1/3

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Konstruktion

Tilslutning, vinklet

Tilslutningsside A

pol-tal

Kabellængde

2 m

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

9 stk.

Antal

stk.

Total (179,00 kr. / stk.r)

179,00 kr.

inkl. moms

Kun 9 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensor-/aktuatorkabel, konfektioneret

M8-vinkeldåse
Poltal: 5
ikke skærmet
Ved kablet påsprøjtet
IP67
UL listed
PUR sort
5 x 0.34 mm²

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe: II.
Overspændingskategori: II
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: REN
Materiale lås: Trykstøbt zink forniklet
Isolering litzetråd: PP9Y halogenfri
Kabeltværsnit: 5 x 0.34 mm²
Kørehastighed: ≤ 200 m/min (5 m vandret strækning)
Bøjeradius kabel mobilt: ≥ 10 x dia
Bøjeradius for kabel fast: ≥ 5 x dia
Halogenfri: Ja
Monteringstype: Kabelmontering

Type: 77 3408 0000 50005-0200

Produkttype: Sensor-, aktuator-stik,

Konstruktion: Tilslutning, vinklet

Tilslutningsside A: M8

pol-tal: 5

Kabellængde: 2 m

Kappemateriale: PUR

Nominel spænding: 30 V

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Tilslutningstværsnit (maks.): 0.34 mm²

Ledningstværsnit (sensor-/aktor-forkabling): 0.34 mm²

Tilslutning: Kabel med stik

Producentfarve: Sort

Gevind-type: M8

Gevind-type kabeltilslutning og montering: M8

Kontaktmateriale: CuZn

Kontaktoverflade: Au (guld)

: IP67

Specifikationer: Halogenfri

Min. Temperatur: -50 °C

Maks. temperatur: 90 °C

Lukningstype: Skrue

Produc.-delnr.: 77 3408 0000 50005-0200-20

Indhold: 1 stk

Kabel-Ø: 5.0 mm

RoHS-godkendt: Ja
