Name: binder 77 1430 0000 50003-0500-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse)
Brand: binder
SKU: 3215401
Availability: BackOrder

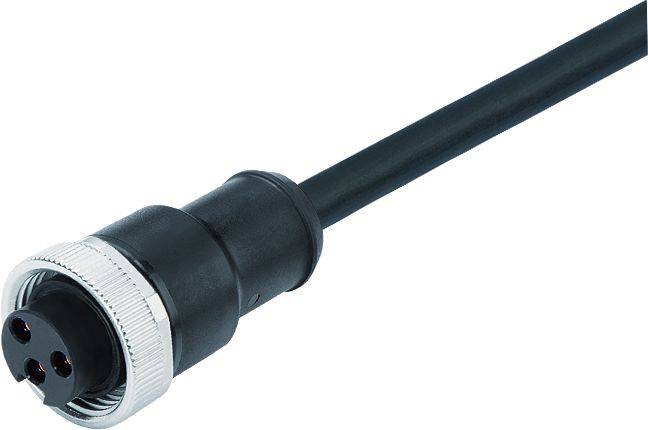

Et sort kabel med en rund metalstik i enden, som er egnet til industrielle eller tekniske anvendelser.

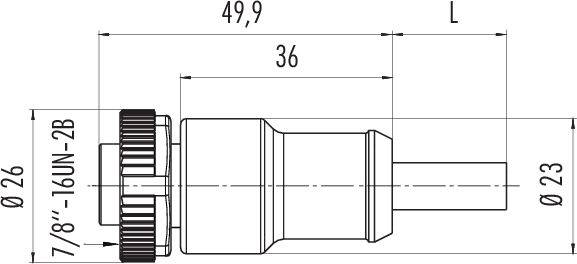

Teknisk tegning af en cylindrisk stik med gevind. Dimensioner: Samlet længde 49,9 mm, diameter 26 mm fortil, 23 mm bagtil.

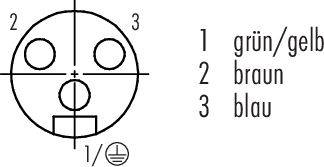

Ledningsdiagram for et stik med nummerering af ben: 1 (grøn/gul), 2 (brun), 3 (blå), viser placeringen og farvekodningen af kontakterne.

1/3

Lignende billede

Produkttype

Rundstik konfektioneret

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Kabel med stik

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

1 stk.

Antal

stk.

Total (550,00 kr. / stk.r)

550,00 kr.

inkl. moms

Kun 1 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

7/8"; kabeldåse
Poltal: 3
ikke skærmet
Ved kablet påsprøjtet
IP68
UL listed
PUR
flammehæmmende sort
3 x 1.50 mm²

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsmaterialegruppe: I
Overspændingskategori: II
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: REN
Isolering litzetråd: TPM
Kabeltværsnit: 3 x 1.50 mm²
Kørehastighed: ≤ 300 m/min.
Bøjeradius for kabel fast: ≥ 7.5 x dia
Halogenfri: Ja
Monteringstype: Kabelmontering

Type: 77 1430 0000 50003-0500

Produkttype: Rundstik konfektioneret

Konstruktion: Tilslutning, lige

Samlet poltal: 3

Tilslutning: Kabel med stik

Producentfarve: Sort

Indhold: 1 stk

Maks. temperatur: 80 °C

Nominel strøm: 13 A

Min. Temperatur: -40 °C

Nominel strøm - afrundet: 13 A

Lukker: skruer

Nominel spænding: 300 V
600 V

Kontaktmateriale: CuZn

Chassismateriale: PUR

: AWG 16

Produc.-delnr.: 77 1430 0000 50003-0500-20

Poltal: 3

Max. tværsnit: 1.50 mm²

Tværsnit-område: 1.50 mm² (max)

RoHS-godkendt: Ja

: IP68

Serie: 870

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Samlet poltal

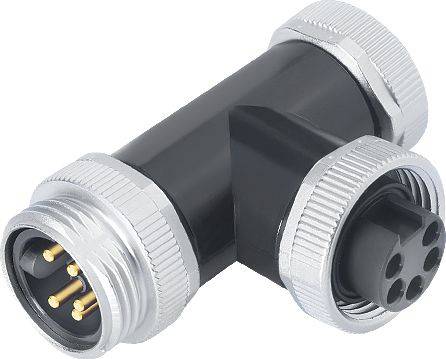

binder 09 2474 100 04-20 Bøsning Samlet poltal: 4 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215182

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Bøsning

300 V

10 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

650,00 kr.^*

binder 77 1427 0000 50003-0200-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215382

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

13 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

359,00 kr.^*

binder 77 1427 0000 50003-0500-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215383

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

13 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

550,00 kr.^*

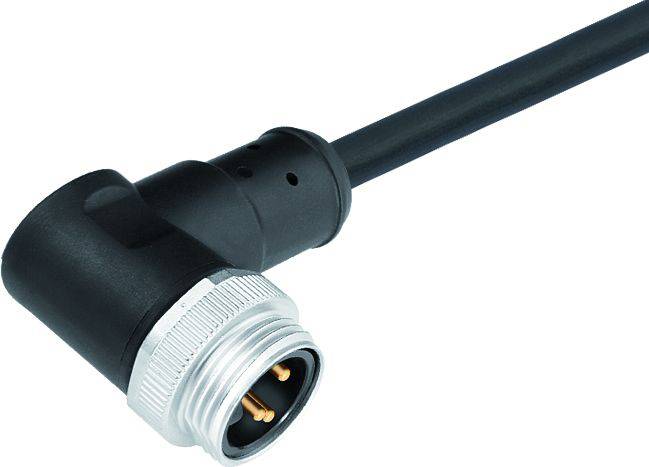

binder 77 1427 0000 50003-1000-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 3 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215384

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

13 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

850,00 kr.^*

binder 77 1427 0000 50004-0200-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 4 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215385

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

10 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

369,00 kr.^*

binder 77 1427 0000 50004-0500-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 4 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215386

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

10 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

590,00 kr.^*

binder 77 1427 0000 50004-1000-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 4 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215387

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

10 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

950,00 kr.^*

binder 77 1427 0000 50005-0200-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 5 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215388

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

9 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

429,00 kr.^*

binder 77 1427 0000 50005-0500-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 5 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215389

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

9 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

binder 77 1427 0000 50005-1000-20 Rundstik konfektioneret Stik, vinklet Samlet poltal: 5 Serie (rundstikforbindelse): 870 1 stk

Artikel nr.:3215390

Levering tirs. 8. dec.

Conrad Electronic

1 stk

Stik, vinklet

300 V

9 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.190,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215401 binder 77 1430 0000 50003-0500-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse)

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215401 binder 77 1430 0000 50003-0500-20 Rundstik konfektioneret Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse)

Beskrivelse

Power-stikforbindelserne anvendes til at forsyne AC-motorer, drev og motorkontakter med høje spændinger over længere tidsrum, men også til lavspændingsanvendelser som feltbus-Ethernet-komponenter og netværksenheder. Hovedsageligt drejer det sig om M12-, M18- og 7/8" rundstikforbindelser, der af kunden kan konfigureres til det pågældende anvendelsesområde. M12-stikforbindelserne med K og S-kodning kan anvendes til en mærkespænding på 630V AC.

Egenskaber:

• 9 produktserier
• Forskellige låsesystem, herunder M12, M18 og 7/8\"
• Kodning, herunder M12 - S, -K, -T, -L og -US
• Beskyttelsesklasse for IP20 og IP69K
• 2 til 8 kontakter, herunder 2+PE, 3+PE og 4+PE
• Skærmet og kan skærmes
• PUR- og PVC-kabinet
• Kabellængder fra 0,5 m til 10 m.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
