Name: binder 76 0132 0011 00005-0200-20 Sensor-, aktuator-stik, M12 Tilslutning, lige Pol-tal (RJ): 5 1 stk
Brand: binder
SKU: 3216684
Availability: BackOrder

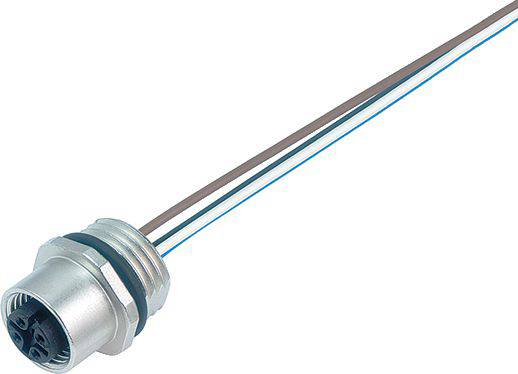

En rund, sølvfarvet metalstik med gevind og tre lange, farvede kabler. Egnet til elektroniske forbindelser.

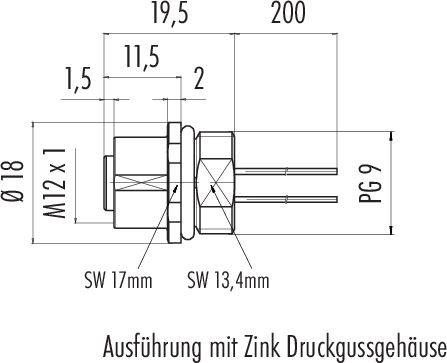

Teknisk tegning af en stikforbindelse: Mål 19,5 og 11,5 mm, samlet længde 200 mm. M12x1, Ø18, PG9. Påskrift 'Udførelse med trykstøbt zinkkapsel'.

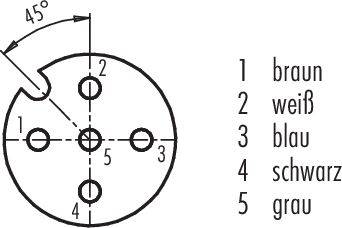

Billede af en elektrisk stikforbindelsesskitse. Cirkel med fem nummererede kontakter. Til højre: Signaturforklaring med farver for hver kontakt.

1/3

Lignende billede

Produkttype

Sensor-, aktuator-stik,

Konstruktion

Tilslutning, lige

Stik-standard

Sensorik stikforbindelse

Tilslutningsside A

M12

pol-tal

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 11. dec.

Antal

stk.

Total (229,00 kr. / stk.r)

229,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensor-/aktuatorkabel, konfektioneret

M12-A flangedåse
Poltal: 5
ikke skærmet
Tråde
IP68
PG9

Vigtig information

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: > 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori: II
Tilsmudsningsgrad: 3
Materiale kontaktlegeme: PA
Monteringstype: Husmontering

Type: 76 0132 0011 00005-0200

Produkttype: Sensor-, aktuator-stik,

Konstruktion: Tilslutning, lige

Stik-standard: Sensorik stikforbindelse

Tilslutningsside A: M12

pol-tal: 5

Nominel spænding: 60 V

Nominel strøm: 4 A

Nominel strøm - afrundet: 4 A

Tilslutningstværsnit (maks.): 0.25 mm²

Tilslutning: Åbne ledningsender

Gevind-type: M12

Gevind-type kabeltilslutning og montering: PG9

kodning: A

Kontaktmateriale: CuSn

Kontaktoverflade: Au (guld)

: IP68

Lukningstype: Skrue

Produc.-delnr.: 76 0132 0011 00005-0200-20

Indhold: 1 stk

RoHS-godkendt: Ja
