Name: binder 09 4835 00 12-20 Flangestik Flangestik Samlet poltal: 12 Serie (rundstikforbindelse): 440 1 stk
Brand: binder
SKU: 3215250
Availability: BackOrder

Metallisk stikforbinder med flere gyldne ben, egnet til elektroniske forbindelser og enhedstilslutninger.

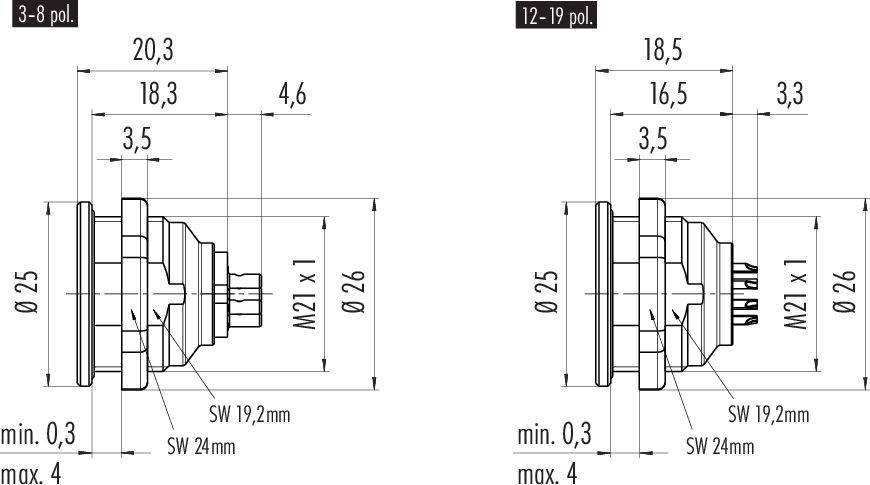

Teknisk tegning af to stikforbindere med forskellige antal poler og dimensioner. Venstre: 3-8 polet, højre: 12-19 polet.

Diagram over en stikforbinder med 12 mærkede ben, arrangeret i en cirkel. Bogstaver betegner benene fra A til M, uden I.

1/3

Lignende billede

Produkttype

Flangestik

Konstruktion

Flangestik

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

17 stk.

Antal

stk.

Total (369,00 kr. / stk.r)

369,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

Push-pull flangestik
Poltal: 12
skærmbar
lodning
IP67 afskærmet

Vigtig information

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Monteringstype: Husmontering

Type: 09 4835 00 12

Produkttype: Flangestik

Konstruktion: Flangestik

Samlet poltal: 12

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Lukker: Push-Pull

Nominel spænding: 60 V

Kontaktmateriale: CuZn

: AWG 24

Produc.-delnr.: 09 4835 00 12-20

Poltal: 12

Max. tværsnit: 0.25 mm²

Tværsnit-område: 0.25 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 440

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

binder 09 4835 00 12-20 Flangestik Flangestik Samlet poltal: 12 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215250

Levering tors. 5. nov.

17 stk.Conrad Electronic

denne artikel

1 stk

Flangestik

60 V

3 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

369,00 kr.^*

binder 09 4815 00 05-20 Flangestik Flangestik Samlet poltal: 5 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215212

Levering fre. 8. jan. 2027

Conrad Electronic

1 stk

Flangestik

250 V

6 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

binder 09 4815 15 05-20 Flangestik Flangestik Samlet poltal: 5 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215213

Levering fre. 8. jan. 2027

Conrad Electronic

1 stk

Flangestik

250 V

6 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

239,00 kr.^*

binder 09 4816 00 05-20 Flangedåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215217

Levering tors. 5. nov.

20 stk.Conrad Electronic

1 stk

Tilslutning, lige

250 V

6 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

339,00 kr.^*

binder 09 4820 00 06-20 Flangedåse Tilslutning, lige Samlet poltal: 6 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215226

Levering fre. 8. jan. 2027

Conrad Electronic

1 stk

Tilslutning, lige

125 V

5 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

binder 09 4828 15 07-20 Flangedåse Tilslutning, lige Samlet poltal: 7 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215236

Levering fre. 8. jan. 2027

Conrad Electronic

1 stk

Tilslutning, lige

125 V

5 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 09 4832 80 08-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 8 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215248

Levering tors. 5. nov.

1 stk.Conrad Electronic

1 stk

Tilslutning, lige

60 V

5 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

359,00 kr.^*

binder 09 4835 15 12-20 Flangestik Flangestik Samlet poltal: 12 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215251

Levering tors. 5. nov.

47 stk.Conrad Electronic

1 stk

Flangestik

60 V

3 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

269,00 kr.^*

binder 09 4835 25 12-20 Flangestik Flangestik Samlet poltal: 12 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215252

Levering tors. 5. nov.

3 stk.Conrad Electronic

1 stk

Flangestik

60 V

3 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 09 4836 00 12-20 Flangedåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 440 1 stk

Artikel nr.:3215255

Levering tors. 5. nov.

10 stk.Conrad Electronic

1 stk

Tilslutning, lige

60 V

3 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

389,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215250 binder 09 4835 00 12-20 Flangestik Flangestik Samlet poltal: 12 Serie (rundstikforbindelse): 440 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215250 binder 09 4835 00 12-20 Flangestik Flangestik Samlet poltal: 12 Serie (rundstikforbindelse): 440 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
