Name: binder 09 0470 00 12-20 Flangedåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 690 1 stk
Brand: binder
SKU: 3215039
Availability: BackOrder

Sort rund stik med flere huller, sandsynligvis en elektrisk stikforbindelse til køretøjer, viser fastgørelsespunkter.

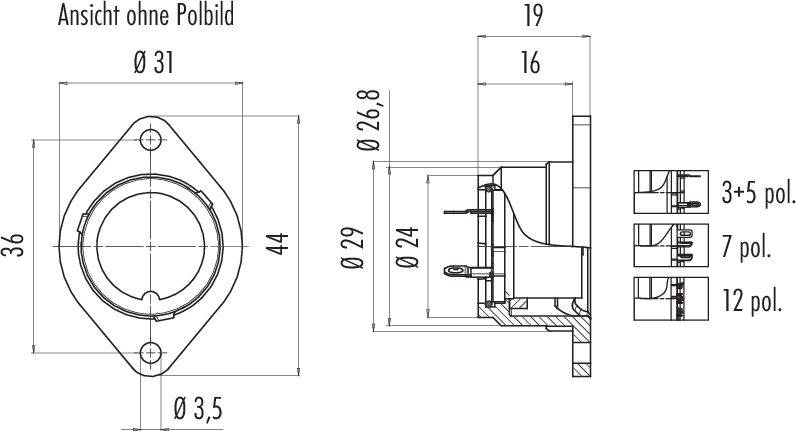

Teknisk tegning af en rund stikforbinder med mål i millimeter. Topview og sidegennemskæring med detaljeret visning af polaritet.

Illustration af en 12-polet DIN-stikforbinder med nummererede kontakter. Kontakterne er arrangeret i en cirkel.

1/3

Lignende billede

Produkttype

Flangedåse

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

4 stk.

Antal

stk.

Total (369,00 kr. / stk.r)

369,00 kr.

inkl. moms

Kun 4 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

Bajonet flangedåse
Poltal: 12
ikke skærmet
lodning
IP40

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 8 mΩ
Isoleringsstofgruppe III
Overspændingskategori: II
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Monteringstype: Husmontering

Type: 09 0470 00 12

Produkttype: Flangedåse

Konstruktion: Tilslutning, lige

Samlet poltal: 12

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: Bajonet

Nominel spænding: 125 V

Kontaktmateriale: CuSn

Chassismateriale: PBT

: AWG 18

Produc.-delnr.: 09 0470 00 12-20

Poltal: 12

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

: IP40

Serie: 690

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

binder 09 0470 00 12-20 Flangedåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 690 1 stk

Artikel nr.:3215039

Levering tors. 5. nov.

4 stk.Conrad Electronic

denne artikel

1 stk

Tilslutning, lige

125 V

5 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

369,00 kr.^*

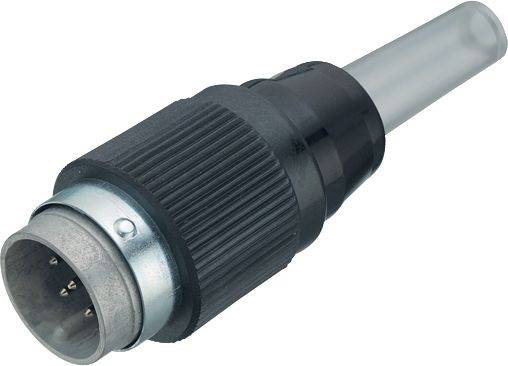

binder 09 0467 00 12-20 Kabelstik Stik, lige Samlet poltal: 12 Serie (rundstikforbindelse): 690 1 stk

Artikel nr.:3215036

Levering tors. 5. nov.

6 stk.Conrad Electronic

1 stk

Stik, lige

125 V

5 A

Kabelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

479,00 kr.^*

binder Flangedåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 690 20 stk

Artikel nr.:2560255

Udgået

Conrad Electronic

20 stk

Tilslutning, lige

125 V

5 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.890,00 kr.^*

binder Flangedåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 690 20 stk

Artikel nr.:2559487

Udgået

Conrad Electronic

20 stk

Tilslutning, lige

250 V

10 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.790,00 kr.^*

binder Flangedåse Tilslutning, lige Samlet poltal: 5 Serie (rundstikforbindelse): 690 20 stk

Artikel nr.:2559488

Udgået

Conrad Electronic

20 stk

Tilslutning, lige

250 V

10 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.490,00 kr.^*

binder Flangedåse Tilslutning, lige Samlet poltal: 7 Serie (rundstikforbindelse): 690 20 stk

Artikel nr.:2559489

Udgået

Conrad Electronic

20 stk

Tilslutning, lige

250 V

5 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.090,00 kr.^*

binder Flangestik Flangestik Samlet poltal: 12 Serie (rundstikforbindelse): 690 20 stk

Artikel nr.:2560254

Udgået

Conrad Electronic

20 stk

Flangestik

125 V

5 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.190,00 kr.^*

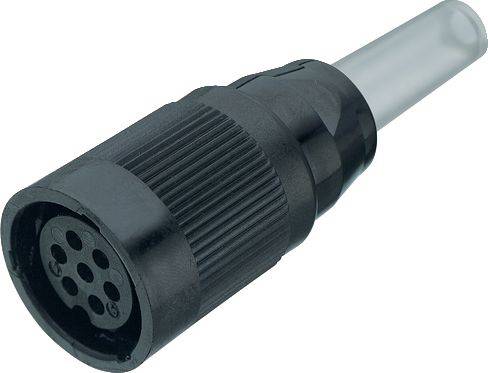

binder Kabeldåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 690 20 stk

Artikel nr.:2560253

Udgået

Conrad Electronic

20 stk

Tilslutning, lige

125 V

5 A

Kabeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

5.590,00 kr.^*

binder Kabeldåse Tilslutning, lige Samlet poltal: 3 Serie (rundstikforbindelse): 690 20 stk

Artikel nr.:2559486

Udgået

Conrad Electronic

20 stk

Tilslutning, lige

250 V

10 A

Kabeldåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.990,00 kr.^*

binder Kabelstik Stik, lige Samlet poltal: 12 Serie (rundstikforbindelse): 690 20 stk

Artikel nr.:2560252

Udgået

Conrad Electronic

20 stk

Stik, lige

125 V

5 A

Kabelstik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

5.190,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3215039 binder 09 0470 00 12-20 Flangedåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 690 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3215039 binder 09 0470 00 12-20 Flangedåse Tilslutning, lige Samlet poltal: 12 Serie (rundstikforbindelse): 690 1 stk

Beskrivelse

Vores sortiment af Power-stikforbindelser er egnet til praktisk talt alle lav- og højspændingsapparater, fra sikkerheds- og CCTV-systemer over feltbus-Ethernet-komponenter til AC- og DC-motorer. Nogle modeller opfylder kravene til de mest ekstreme miljøer - både indendørs og udendørs. Der er forskellige tilslutningsmuligheder, som låsesystemer er mulige med bajonet-, M23-, M25- og RD24-lås. Nogle modeller er ESTI+-, UL- og VDE-godkendt. For at udvide anvendelsesområdet kan brugere vælge mellem lige og retvinklede kabel- og flangeudførelser.

Egenskaber:

• 3 til 24 kontakter, også med +PE
• Beskyttelsesklasse for IP40 til IP69K
• UL-, VDE- og ESTI+-godkendelse
• Kabel- og flangeformater
• Lodde-, skrueklemme-, crimp-tilslutning og påstøbt kabel
• Skærmbare udførelser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
