Name: binder 09 0416 90 05-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 5 Serie (rundstikforbindelse): 71
Brand: binder
SKU: 3214984
Availability: BackOrder

Metallisk rundstik med seks stikkontakter, egnet til industriel anvendelse og dataoverførsel.

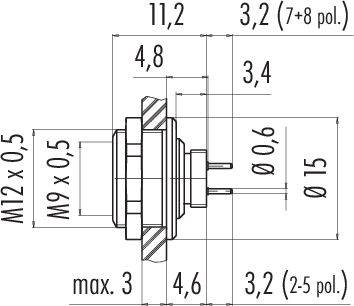

Teknisk tegning af et stik set fra siden med detaljerede mål: M12 x 0,5, M9 x 0,5, maks. længde 3, diameter 15.

Teknisk tegning af en 5-polet stik med nummererede tilslutninger fra 1 til 5, viser placeringen af kontakterne.

1/3

Lignende billede

Produkttype

Flangedåse

Konstruktion

Tilslutning, lige

Flangetilslutning

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

709 stk.

Antal

stk.

Total (199,00 kr. / stk.r)

199,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M9 IP67 flangedåse
Poltal: 5
ikke skærmet
dyklodning
IP67
kan skrues på fra fronten

Vigtig information

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori: II
Tilsmudsningsgrad: 1
Materiale kontaktelement: PA (UL94 V-0)
Monteringstype: Husmontering

Type: 09 0416 90 05

Produkttype: Flangedåse

Konstruktion: Tilslutning, lige
Flangetilslutning

Samlet poltal: 5

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 3 A

Min. Temperatur: -40 °C

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 125 V

Kontaktmateriale: CuSn

Produc.-delnr.: 09 0416 90 05-20

Poltal: 5

RoHS-godkendt: Ja

: IP67

Serie: 712

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel strøm - afrundet

Produkttype

Samlet poltal

binder 09 0403 00 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214954

Levering tors. 5. nov.

6 stk.Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 09 0403 30 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214955

Levering fre. 11. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 09 0403 35 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214956

Levering fre. 11. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 0403 80 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214957

Levering tors. 5. nov.

22 stk.Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 09 0403 90 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214958

Levering fre. 11. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

169,00 kr.^*

binder 09 0404 00 02-20 Flangedåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214959

Levering tors. 5. nov.

184 stk.Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 09 0404 30 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214960

Levering tirs. 17. nov.

Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

189,00 kr.^*

binder 09 0404 35 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214961

Levering fre. 11. dec.

Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 09 0404 55 02-20 Flangedåse Tilslutning, vinklet, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214962

Levering fre. 11. dec.

Conrad Electronic

1 stk

Tilslutning, vinklet

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

299,00 kr.^*

binder 09 0404 80 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214963

Levering tors. 5. nov.

290 stk.Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3214984 binder 09 0416 90 05-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 5 Serie (rundstikforbindelse): 71

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3214984 binder 09 0416 90 05-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 5 Serie (rundstikforbindelse): 71

Beskrivelse

Vores rundstikforbindelser i subminiature-format er udviklet til de talrige anvendelser, hvor størrelse og signalintegritet spiller en vigtig rolle. Vi tilbyder modeller med kliklukning, bajonet- og push-pull-lås samt med M9-skruelås i to forskellige udførelser, enten med kapslingsklasse IP40 eller med IP67. Stikkene kan fås med to eller otte kontakter i lige eller vinklet udførelse samt som flangestik. De forskellige modeller har en dykkelodning eller loddetilslutning og fås med påstøbte kabler i forskellige længder. Til fremstilling af vores rundstikforbindelser anvender vi materialer af høj kvalitet. Kabinet og kontaktlegeme består af PUR eller PVC, kontakterne er forgyldt bronze eller forgyldt messing. Der er syv forskellige serier til rådighed, som har følgende fordele:

• Valg af lås
• Beskyttelsesklasse IP40 eller IP67
• 2- til 8-polet
• Lige og vinklede udførelser
• Op til 1.000 stikcyklusser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
