Name: binder 09 0415 30 05-20 Flangestik Flangestik Samlet poltal: 5 Serie (rundstikforbindelse): 712 1 stk
Brand: binder
SKU: 3214978
Availability: BackOrder

En sølv-stik med flere guldfarvede ben, egnet til elektrisk forbindelse. Velegnet til industrielle anvendelser.

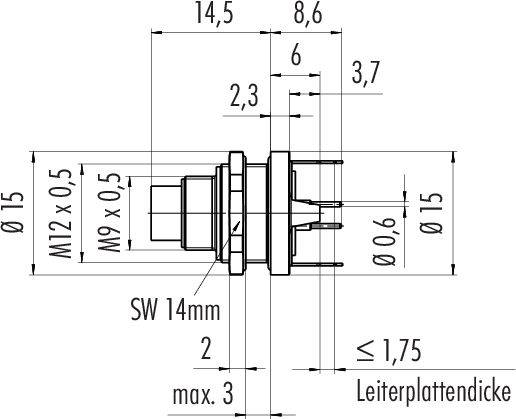

Teknisk tegning af en stikforbinder med målangivelser. Viser diameter, gevindstørrelser og printpladernes tykkelse.

Diagram over en stikforbinder med fem nummererede ben, nummereret fra 1 til 5 med uret. Ben 1 er placeret nederst til højre.

1/3

Lignende billede

Produkttype

Flangestik

Konstruktion

Flangestik

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 9. dec.

Antal

stk.

Total (239,00 kr. / stk.r)

239,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M9 IP67 flangestik
Poltal: 5
skærmbar
dyklodning
IP67
kan skrues på fra fronten

Vigtig information

Tekniske specifikationer

EMC-egnethed: skærmbar
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori: II
Tilsmudsningsgrad: 1
Materiale kontaktelement: PA (UL94 V-0)
Monteringstype: Husmontering

Type: 09 0415 30 05

Produkttype: Flangestik

Konstruktion: Flangestik

Samlet poltal: 5

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 3 A

Nominel strøm - afrundet: 3 A

Lukker: skruer

Nominel spænding: 125 V

Kontaktmateriale: CuZn

Produc.-delnr.: 09 0415 30 05-20

Poltal: 5

RoHS-godkendt: Ja

: IP67

Serie: 712

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Indhold

Konstruktion

Nominel strøm - afrundet

Produkttype

Samlet poltal

binder 09 0403 00 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214954

Levering tors. 5. nov.

6 stk.Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 09 0403 30 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214955

Levering ons. 9. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 09 0403 35 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214956

Levering ons. 9. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 0403 80 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214957

Levering tors. 5. nov.

22 stk.Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

binder 09 0403 90 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214958

Levering ons. 9. dec.

Conrad Electronic

1 stk

Flangestik

4 A

Flangestik

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

169,00 kr.^*

binder 09 0404 00 02-20 Flangedåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214959

Levering tors. 5. nov.

184 stk.Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

binder 09 0404 30 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214960

Levering tirs. 17. nov.

Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

189,00 kr.^*

binder 09 0404 35 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214961

Levering ons. 9. dec.

Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

209,00 kr.^*

binder 09 0404 55 02-20 Flangedåse Tilslutning, vinklet, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214962

Levering ons. 9. dec.

Conrad Electronic

1 stk

Tilslutning, vinklet

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

299,00 kr.^*

binder 09 0404 80 02-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 2 Serie (rundstikforbindelse): 712 1 stk

Artikel nr.:3214963

Levering tors. 5. nov.

290 stk.Conrad Electronic

1 stk

Tilslutning, lige

4 A

Flangedåse

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3214978 binder 09 0415 30 05-20 Flangestik Flangestik Samlet poltal: 5 Serie (rundstikforbindelse): 712 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3214978 binder 09 0415 30 05-20 Flangestik Flangestik Samlet poltal: 5 Serie (rundstikforbindelse): 712 1 stk

Beskrivelse

Vores rundstikforbindelser i subminiature-format er udviklet til de talrige anvendelser, hvor størrelse og signalintegritet spiller en vigtig rolle. Vi tilbyder modeller med kliklukning, bajonet- og push-pull-lås samt med M9-skruelås i to forskellige udførelser, enten med kapslingsklasse IP40 eller med IP67. Stikkene kan fås med to eller otte kontakter i lige eller vinklet udførelse samt som flangestik. De forskellige modeller har en dykkelodning eller loddetilslutning og fås med påstøbte kabler i forskellige længder. Til fremstilling af vores rundstikforbindelser anvender vi materialer af høj kvalitet. Kabinet og kontaktlegeme består af PUR eller PVC, kontakterne er forgyldt bronze eller forgyldt messing. Der er syv forskellige serier til rådighed, som har følgende fordele:

• Valg af lås
• Beskyttelsesklasse IP40 eller IP67
• 2- til 8-polet
• Lige og vinklede udførelser
• Op til 1.000 stikcyklusser

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
