Name: binder 09 0311 90 04-20 Flangestik Flangestik Samlet poltal: 4 Serie (rundstikforbindelse): 680 1 stk
Brand: binder
SKU: 3214808
Availability: InStock

Metallisk rundstik med flere pinformede kontakter og gevindskrue til tilslutning af elektriske kabler.

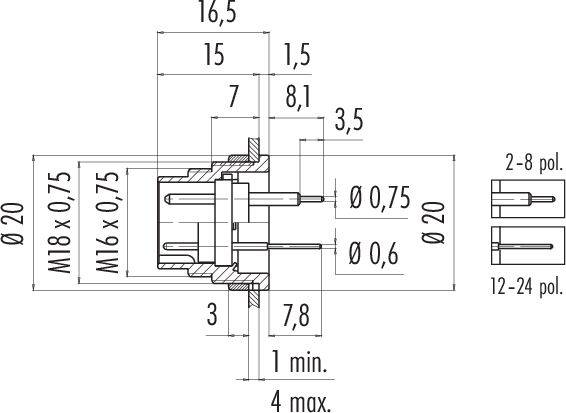

Teknisk tegning af en stik med dimensionsangivelser. Hovedmål: Diameter 20 mm, længde 16,5 mm, gevindstørrelser M18 x 0,75, M16 x 0,75.

Diagram over en 4-polet stikforbinder, nummereret fra 1 til 4, viser placeringen af benene.

1/3

Lignende billede

Produkttype

Flangestik

Konstruktion

Flangestik

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 2. nov.

18 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (95,20 kr. / stk.r)

95,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP40 flangestik
Poltal 4
ikke skærmet
dyklodning
IP40
kan skrues på fra fronten

Vigtig information

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 5 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Monteringstype: Husmontering

Type: 09 0311 90 04

Produkttype: Flangestik

Konstruktion: Flangestik

Samlet poltal: 4

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 6 A

Nominel strøm - afrundet: 6 A

Lukker: skruer

Nominel spænding: 250 V

Kontaktmateriale: CuZn

Chassismateriale: Forniklet støbt zink

Produc.-delnr.: 09 0311 90 04-20

Poltal: 4

RoHS-godkendt: Ja

: IP40

Serie: 680

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 09 0053 00 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214461

Levering man. 2. nov.

19 stk.Conrad Electronic

Flangestik

60 V

3 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

151,20 kr.^*

binder 09 0053 80 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214462

Levering man. 23. nov.

Conrad Electronic

Flangestik

60 V

3 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,20 kr.^*

binder 09 0053 90 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214463

Levering man. 2. nov.

15 stk.Conrad Electronic

Flangestik

60 V

3 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 09 0054 00 14-20 Flangedåse Tilslutning, lige Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214464

Levering man. 2. nov.

8 stk.Conrad Electronic

Tilslutning, lige

60 V

3 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 09 0054 80 14-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214465

Levering fre. 23. apr. 2027

Conrad Electronic

Tilslutning, lige

60 V

3 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

183,20 kr.^*

binder 09 0054 90 14-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214466

Levering man. 2. nov.

143 stk.Conrad Electronic

Tilslutning, lige

60 V

3 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

199,20 kr.^*

binder 09 0197 00 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214750

Levering man. 23. nov.

Conrad Electronic

Flangestik

60 V

1 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

440,00 kr.^*

binder 09 0197 80 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214751

Levering man. 23. nov.

Conrad Electronic

Flangestik

60 V

1 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

440,00 kr.^*

binder 09 0197 90 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214752

Levering man. 23. nov.

Conrad Electronic

Flangestik

60 V

1 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

520,00 kr.^*

binder 09 0198 00 24-20 Flangedåse Tilslutning, lige Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214753

Levering tors. 26. nov.

Conrad Electronic

Tilslutning, lige

60 V

1 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

319,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 3214808 binder 09 0311 90 04-20 Flangestik Flangestik Samlet poltal: 4 Serie (rundstikforbindelse): 680 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3214808 binder 09 0311 90 04-20 Flangestik Flangestik Samlet poltal: 4 Serie (rundstikforbindelse): 680 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
