Name: binder 09 0302 09 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 680 1 stk
Brand: binder
SKU: 3214764
Availability: BackOrder

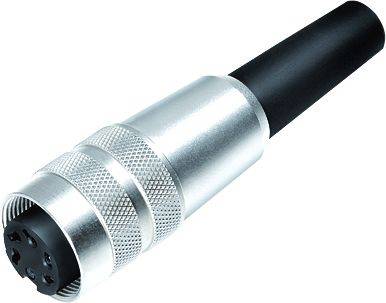

Stik med sølvfarvet kabinet og sort spids, egnet til lyd- eller elektroniske forbindelser.

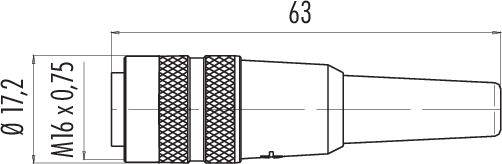

Teknisk tegning af en cylindrisk stikforbinder, længde 63 mm, diameter 17,2 mm, gevind M16 x 0,75.

Et frontalt view af et rundt stik med to parallelle stikkontakter, som er mærket med tallene '1' og '2'.

1/3

Lignende billede

Produkttype

Kabeldåse

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 3. dec.

Antal

stk.

Total (149,00 kr. / stk.r)

149,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP40 kabeldåse
Poltal 2
3.0 - 6.0 mm
ikke skærmet
lodning
IP40

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 3.0 - 6.0 mm
Monteringstype: Kabelmontering

Type: 09 0302 09 02

Produkttype: Kabeldåse

Konstruktion: Tilslutning, lige

Samlet poltal: 2

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 7 A

Nominel strøm - afrundet: 7 A

Lukker: skruer

Nominel spænding: 250 V

Kontaktmateriale: CuSn

Chassismateriale: PA

: AWG 18

Produc.-delnr.: 09 0302 09 02-20

Poltal: 2

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP40

Serie: 680

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 09 0302 09 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214764

Levering tors. 3. dec.

Conrad Electronic

denne artikel

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

149,00 kr.^*

binder 09 0053 00 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214461

Levering tors. 5. nov.

19 stk.Conrad Electronic

Flangestik

60 V

3 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

189,00 kr.^*

binder 09 0053 80 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214462

Levering ons. 25. nov.

Conrad Electronic

Flangestik

60 V

3 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

199,00 kr.^*

binder 09 0053 90 14-20 Flangestik Flangestik Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214463

Levering tors. 5. nov.

15 stk.Conrad Electronic

Flangestik

60 V

3 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 0054 00 14-20 Flangedåse Tilslutning, lige Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214464

Levering tors. 5. nov.

8 stk.Conrad Electronic

Tilslutning, lige

60 V

3 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 0054 80 14-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214465

Levering ons. 28. apr. 2027

Conrad Electronic

Tilslutning, lige

60 V

3 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

229,00 kr.^*

binder 09 0054 90 14-20 Flangedåse Tilslutning, lige, Flangetilslutning Samlet poltal: 14 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214466

Levering tors. 5. nov.

143 stk.Conrad Electronic

Tilslutning, lige

60 V

3 A

Flangedåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

249,00 kr.^*

binder 09 0197 00 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214750

Levering ons. 25. nov.

Conrad Electronic

Flangestik

60 V

1 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

550,00 kr.^*

binder 09 0197 80 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214751

Levering ons. 25. nov.

Conrad Electronic

Flangestik

60 V

1 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

550,00 kr.^*

binder 09 0197 90 24-20 Flangestik Flangestik Samlet poltal: 24 Serie (rundstikforbindelse): 680 1 stk

Artikel nr.:3214752

Levering ons. 25. nov.

Conrad Electronic

Flangestik

60 V

1 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

650,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3214764 binder 09 0302 09 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 680 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3214764 binder 09 0302 09 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 680 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
