Name: binder 09 0126 79 07-20 Kabeldåse Tilslutning, lige Samlet poltal: 7 Serie (rundstikforbindelse): 723 1 stk
Brand: binder
SKU: 3214616
Availability: BackOrder

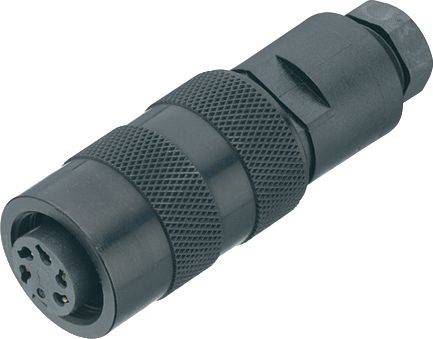

Sort stikforbinder med flere ben og riflet overflade for bedre greb.

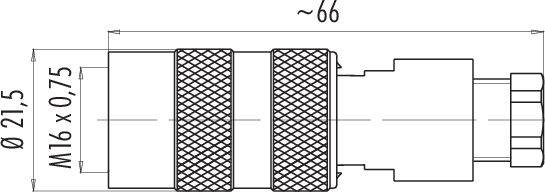

Teknisk tegning af en cylindrisk stik med dimensionerne Ø21,5 mm og en længde på ca. 66 mm. Gevind M16 x 0,75.

Elektrisk 7-polet stikforbindelsesplan: Cirkelarrangement med nummererede forbindelser fra 1 til 7 til korrekt kabelføring.

1/3

Lignende billede

Produkttype

Kabeldåse

Konstruktion

Tilslutning, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

7 stk.

Antal

stk.

Total (319,00 kr. / stk.r)

319,00 kr.

inkl. moms

Kun 7 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP67 kabeldåse
Poltal 7
6.0 - 8.0 mm
ikke skærmet
lodning
IP67

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 6.0 - 8.0 mm
Monteringstype: Kabelmontering

Type: 09 0126 79 07

Produkttype: Kabeldåse

Konstruktion: Tilslutning, lige

Samlet poltal: 7

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 5 A

Nominel strøm - afrundet: 5 A

Lukker: skruer

Nominel spænding: 125 V

Kontaktmateriale: CuSn

Chassismateriale: PA

: AWG 18

Produc.-delnr.: 09 0126 79 07-20

Poltal: 7

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 723

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 09 0101 19 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214483

Levering fre. 8. jan. 2027

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

289,00 kr.^*

binder 09 0101 25 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214484

Levering fre. 8. jan. 2027

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 09 0101 70 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214485

Levering fre. 8. jan. 2027

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 09 0101 79 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214486

Levering fre. 8. jan. 2027

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

289,00 kr.^*

binder 09 0102 25 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214487

Levering tors. 5. nov.

20 stk.Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

269,00 kr.^*

binder 09 0102 70 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214488

Levering fre. 8. jan. 2027

Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

269,00 kr.^*

binder 09 0103 00 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214490

Levering tors. 26. nov.

Conrad Electronic

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

109,00 kr.^*

binder 09 0103 09 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214491

Levering tors. 26. nov.

Conrad Electronic

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

binder 09 0103 80 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214492

Levering tors. 26. nov.

Conrad Electronic

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

129,00 kr.^*

binder 09 0103 89 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214493

Levering tirs. 10. nov.

Conrad Electronic

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3214616 binder 09 0126 79 07-20 Kabeldåse Tilslutning, lige Samlet poltal: 7 Serie (rundstikforbindelse): 723 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3214616 binder 09 0126 79 07-20 Kabeldåse Tilslutning, lige Samlet poltal: 7 Serie (rundstikforbindelse): 723 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
