Name: binder 09 0113 19 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 723 1 stk
Brand: binder
SKU: 3214543
Availability: BackOrder

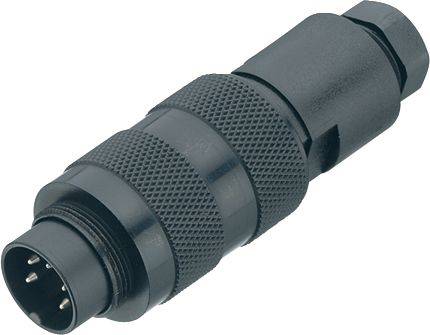

En sort multipolær stikforbinder med rund form og flere kontakter, hyppigt anvendt i audio- og elektronikapplikationer.

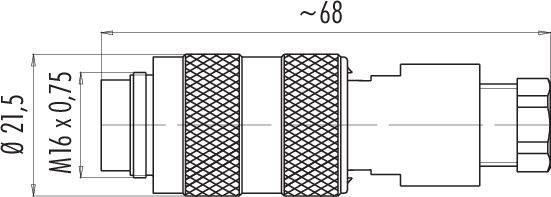

Teknisk tegning af en cylindrisk stikforbinder med følgende mål: diameter 21,5 mm, længde ca. 68 mm, gevind M16 x 0,75.

Koblingsskema for en 5-polet DIN-stik med nummererede ben fra 1 til 5.

1/3

Lignende billede

Produkttype

Kabelstik

Konstruktion

Stik, lige

Samlet poltal

Tilslutning

Lodning

Indhold

1 stk

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

19 stk.

Antal

stk.

Total (329,00 kr. / stk.r)

329,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Almindelige rundstikforbindelser

M16 IP67 kabelstik
Poltal: 5
4.0 - 6.0 mm
ikke skærmet
lodning
IP67

Tekniske specifikationer

EMC-kompatibilitet: Uskærmet
Isoleringsmodstand: ≥ 10 Ω
Gennemgangsmodstand ≤ 3 mΩ
Isoleringsstofgruppe III
Overspændingskategori I
Tilsmudsningsgrad: 1
Materiale kontaktelement PBT (UL94 V-0)
Kabelgennemløb 4.0 - 6.0 mm
Monteringstype: Kabelmontering

Type: 09 0113 19 05

Produkttype: Kabelstik

Konstruktion: Stik, lige

Samlet poltal: 5

Tilslutning: Lodning

Indhold: 1 stk

Nominel strøm: 6 A

Nominel strøm - afrundet: 6 A

Lukker: skruer

Nominel spænding: 250 V

Kontaktmateriale: CuZn

Chassismateriale: PA

: AWG 18

Produc.-delnr.: 09 0113 19 05-20

Poltal: 5

Max. tværsnit: 0.75 mm²

Tværsnit-område: 0.75 mm² (max)

RoHS-godkendt: Ja

: IP67

Serie: 723

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Konstruktion

Nominel spænding

Nominel strøm - afrundet

Produkttype

Samlet poltal

Tilslutning

binder 09 0101 19 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214483

Levering fre. 8. jan. 2027

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

289,00 kr.^*

binder 09 0101 25 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214484

Levering fre. 8. jan. 2027

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 09 0101 70 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214485

Levering fre. 8. jan. 2027

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

259,00 kr.^*

binder 09 0101 79 02-20 Kabelstik Stik, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214486

Levering fre. 8. jan. 2027

Conrad Electronic

Stik, lige

250 V

7 A

Kabelstik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

289,00 kr.^*

binder 09 0102 25 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214487

Levering tors. 5. nov.

20 stk.Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

269,00 kr.^*

binder 09 0102 70 02-20 Kabeldåse Tilslutning, lige Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214488

Levering fre. 8. jan. 2027

Conrad Electronic

Tilslutning, lige

250 V

7 A

Kabeldåse

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

269,00 kr.^*

binder 09 0103 00 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214490

Levering tors. 26. nov.

Conrad Electronic

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

109,00 kr.^*

binder 09 0103 09 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214491

Levering tors. 26. nov.

Conrad Electronic

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

binder 09 0103 80 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214492

Levering tors. 26. nov.

Conrad Electronic

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

129,00 kr.^*

binder 09 0103 89 02-20 Flangestik Flangestik Samlet poltal: 2 Serie (rundstikforbindelse): 723 1 stk

Artikel nr.:3214493

Levering tirs. 10. nov.

Conrad Electronic

Flangestik

250 V

7 A

Flangestik

Lodning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3214543 binder 09 0113 19 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 723 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3214543 binder 09 0113 19 05-20 Kabelstik Stik, lige Samlet poltal: 5 Serie (rundstikforbindelse): 723 1 stk

Beskrivelse

Disse syv serier miniature-rundstikforbindelser er takket være et stort udvalg af låsesystem, kontaktordrer, IP-beskyttelsestyper og tilslutninger egnet til et bredt anvendelsesspektrum. Kunder kan vælge mellem push-pull-, snap-in-, bajonet- og M16-lås. Alt efter serie fås stikforbindelser med 2 til 24 kontakter i kabel- eller flangeudførelse. Tilslutninger er crimp-, dykkelodning, skrueklemmetilslutninger og loddetilslutninger, tråde og påstøbt kabel. Som alle produkter fra binder fremstilles dette miniature-stik af materialer i høj kvalitet for en lang og pålidelig levetid. Mange er UL- og VDE-godkendt, nogle ASIG-konform.

Egenskaber:

• Beskyttelsesklasse IP40, IP67, IP67-skærmet eller IP68
• 2- til 24-polet
• Lige og vinklede kabeludførelser
• Flangeudførelser
• Forgyldte eller forsølvede messing- og bronzekontakter
• 1000 stikcyklusser og meget mere
• Flere låsesystemer, herunder bajonet, Snap-in og M16

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
