Bals Elektrotechnik CEE strømfordeler 89096 89096
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- CEE-stikdåse - 16 A: 2x16A5p400V
- CEE-stikdåse - 32 A: 1x32A5p400V
- CEE-stikdåse - 63 A: Uden
- CEE-stikdåse - 125A: Uden
- Antal SCHUKO-stikdåser: 2
- Sikring: LS-kontakt
- FI-sikkerhedsafbryder: Uden
- Antal ledningsbeskyttelseskontakter: 5
- Kabinettets materiale: Plast
- Fødning/tilslutningsmulighed: 2 ledninger (ringledning/til gennemsløjfning)
- Diameter kabelindføring M40
- Type nettilslutning: Andet
- Ledningslængde: 0 m
- Håndtering: Vægmontering
- Kapslingsklasse (IP): IP44
- Militær udførelse: nej
- Farve grå
- Højde: 520 mm
- Bredde: 230 mm
- Dybde: 145 mm
- Produkttype
CEE strømfordeler
- Antal CEE-koblinger
3
- Tilslutning B
CEE-kobling 32 A 5-pol.
CEE-kobling 16 A 5-pol.
kobling
- Antal sikkerhedskontakt-stikdåser
2
- Nominel udgangsspænding
400 V
IP44
- Producentfarve
Grå
- Dim.
(L x B x H) 520 x 230.00 x 520.00 mm
- L
520 mm
- Bredde
230.00 mm
- H
520.00 mm
- Indgange (CCE-fordeler)
Skruvklämmor
- Udgange (CEE-fordeler)
CEE-kobling 32 A 5-polet
CEE-kobling 16 A 5-polet
- Indhold
1 stk
- Poltal
5
- D
145.00 mm
- Materiale
Plastic
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3146687 Bals Elektrotechnik CEE strømfordeler 89096 89096
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3146687 Bals Elektrotechnik CEE strømfordeler 89096 89096
Beskrivelse

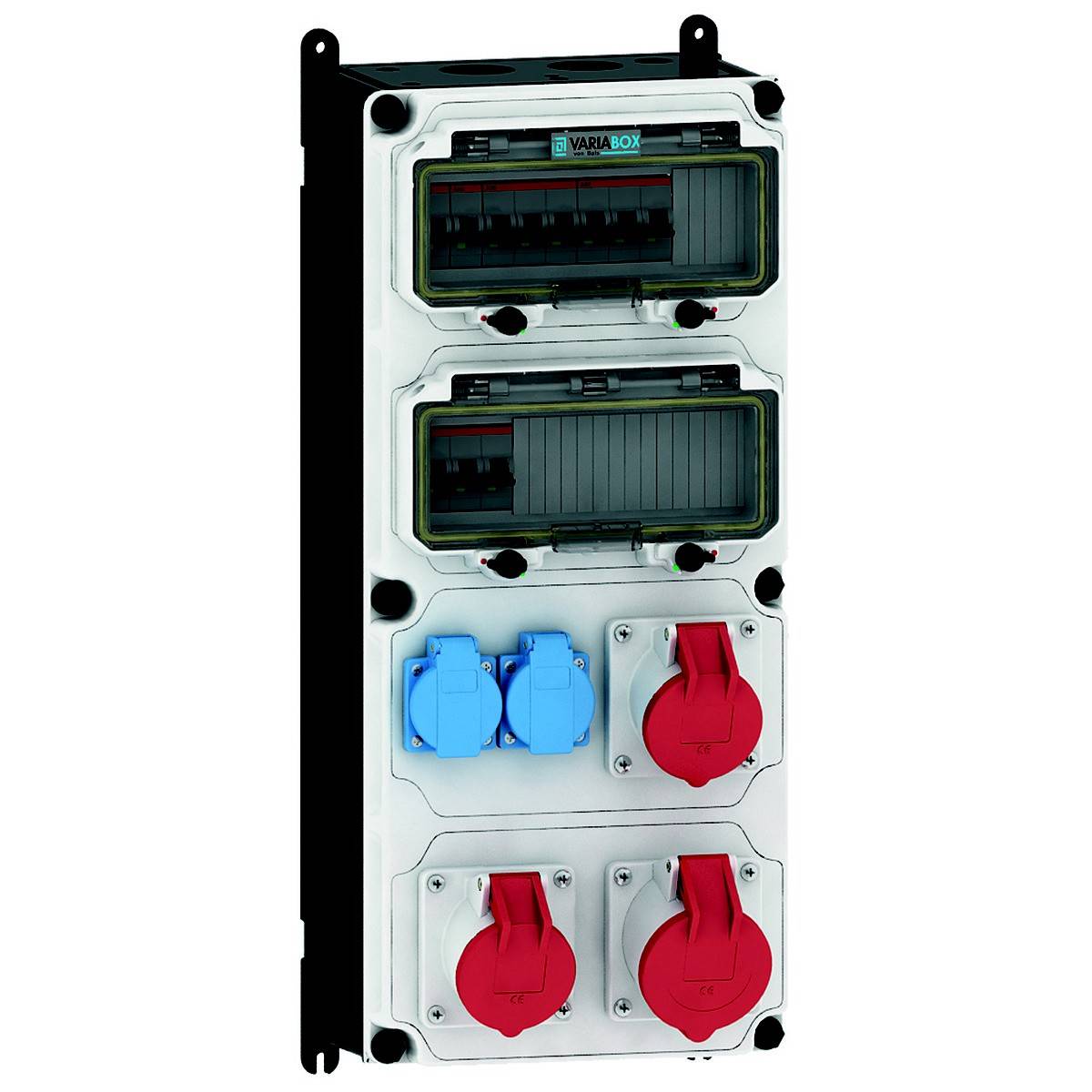

VARIABOX - XL
Standard: Din en 61439
Beskyttelsesklasse: IP44
Hus:
Førsteklasses, slagfast plasthus (PBT)
Kan plomberes, med udvendig og indvendig fastgørelse
Overdel er lige og hængslet på siden
Afsikring monteret på bæreskinne, som kan fremtrækes
Dækselskruer mistes ikke, sikringselementer
Placeret under gennemsigtigt betjeningsklap
Med brugervenlig OTC-mekanik
(one touch close)
Apparatfarve: Kabinetunderdel sort lignende RAL 9017, kabinetoverdel grå RAL 7035

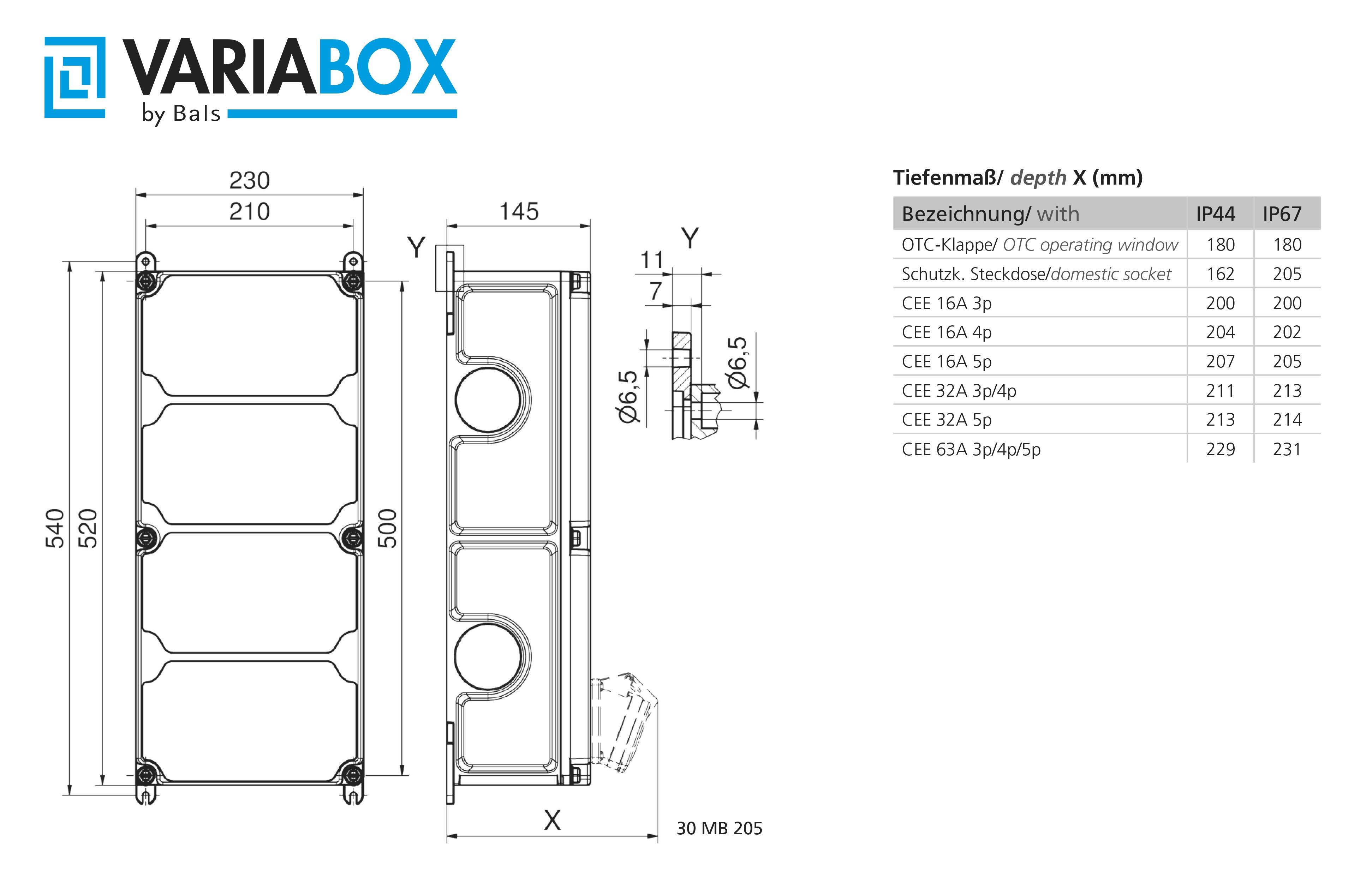

Udstyrshøjde: 520 mm, apparatbredde: 230 mm, apparatdybde: 145 mm
DF-faktor: 0,76
: 63
Bestykning:
2 x beskyttelseskontaktstikdåse 16 A 230V IP54 blå
2 x CEE-stikdåse 16 A 400V 5p 6h hælder
1 x CEE-stikdåse 32 A 400V 5p 6h hælder
Risikoafdækning/beskyttelsesforanstaltning:
2 x C-Automat 16A 1p
2 x C-Automat 16A 3p
1 x C-Automat 32A 3p
Ledningsindføring/mulighed for tilslutning:
1 x M12, 1 x M20, 2 x M40 øverst
1 x M12, 1 x M20, 2 x M40 nederst
1 x tælleklemmesten 5x25 mm² / type: C (slibeledning)
Yderligere oplysninger
Klar til tilslutning med ledninger.
Ledningsføring iht. strømdiagrammet S89096
