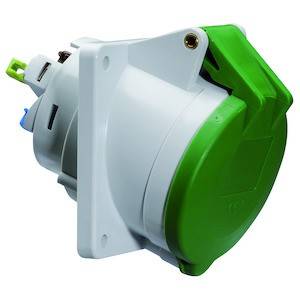

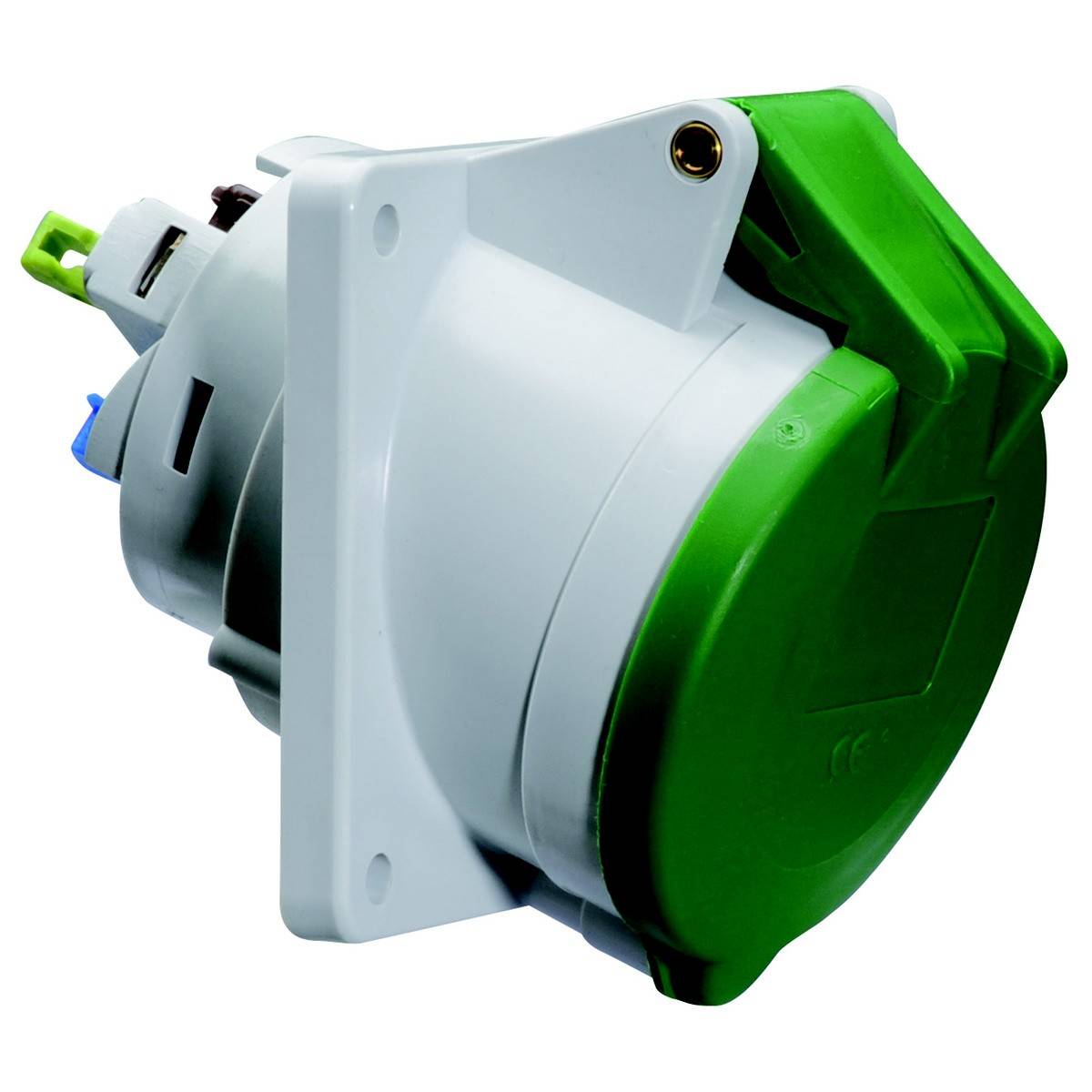

Bals Elektrotechnik 12754 12754 CEE-monteringsdåse 16.0 A 4-polet 500 V 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- IEC-strømstyrke 16 A
- Spænding iht. en 60309-2: 50-500 V (100-300 Hz) grøn
- Poltal 4
- Klokkeslæt-position 10 timer
- Signalfarve: Grøn
- RAL-nummer: 6002
- Kapslingsklasse (IP): IP44
- Tilslutningsteknik: Skruefri klemme
- Stikretning: Vinklet
- Kabelindføring: Øvrige
- Materiale: Plast
- Kontaktmateriale CuZn
- Overfladebehandling kontakter: Ubehandlet
- Militær udførelse: nej
- Flangemål lodret: 85 mm
- Borehulsafstand lodret: 70 mm
- Flangemål horisontal: 85 mm
- Borehulsafstand horisontal: 70 mm
- Produkttype
CEE-monteringsdåse
- Nominel spænding
500 V
- Nominel strøm
16.0 A
- Nominel strøm - afrundet
16 A
- Tilslutning A
Skruefri klemme
- Variant
Vinklet
IP44
- Producentfarve
Grøn
- Indhold
1 stk
- Poltal
4
- Tilslutning
Klemme
- Materiale (detaljer)
Plast
- Driftsspænding
500 V
6002
4
Plastic
Untreated
16 A
Screwless terminal
Angled
CuZn
IP44
FALSE
10 h
Green
50-500 V (100-300 Hz) green
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3145962 Bals Elektrotechnik 12754 12754 CEE-monteringsdåse 16.0 A 4-polet 500 V 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3145962 Bals Elektrotechnik 12754 12754 CEE-monteringsdåse 16.0 A 4-polet 500 V 1 stk
Beskrivelse
Påbygningsstikdåse QUICK-CONNECT hælder
16A 4p (3P+PE) >50V grøn 100 Hz (> 50V~) 10 timer IP44
Frekvens: 100 til og med 300 Hz
Teknisk signalfarve: Grøn RAL 6002
Kontaktholder/kontakter: Kontaktholderen er af polyamid, kontakterne er blanke messing
Maks. ledertværsnit 4,0 mm2
Kabinetmateriale: Polyamid
Tilslutningsteknik: Skruefri fjederklemmeteknik med burfjederklemme med Kontex-kontakt
Kabelindføring: Øvrige
Enhedsfarve: Klaplåg grøn RAL 6002, hus grå RAL 7035

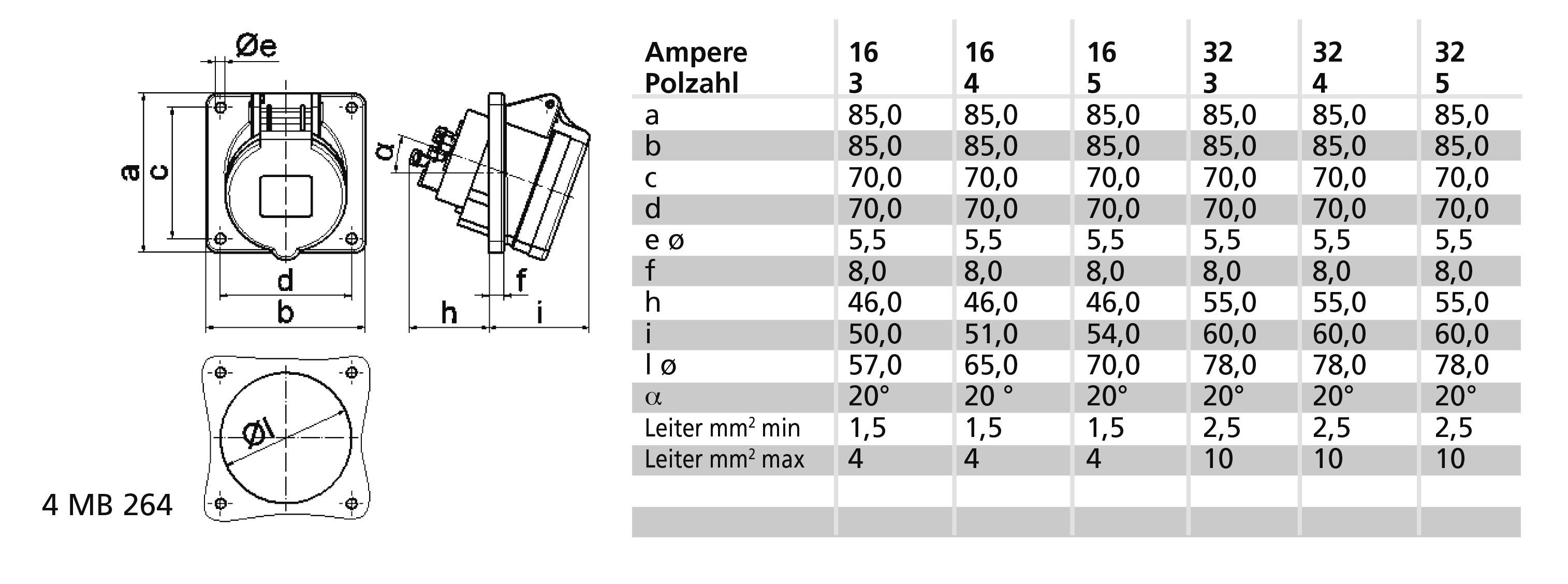

Udstyrshøjde: 85 mm, apparatbredde: 85 mm, apparatdybde: 102 mm
Flangemål lodret: 85 mm, flangemål horisontal: 85 mm
Borehulsafstand lodret: 70 mm, borehulsafstand horisontal: 70 mm
Andre tekniske egenskaber: Hældningen er 20°
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
16A 4p (3P+PE) >50V grøn 100 Hz (> 50V~) 10 timer IP44
Frekvens: 100 til og med 300 Hz
Teknisk signalfarve: Grøn RAL 6002
Kontaktholder/kontakter: Kontaktholderen er af polyamid, kontakterne er blanke messing
Maks. ledertværsnit 4,0 mm2
Kabinetmateriale: Polyamid
Tilslutningsteknik: Skruefri fjederklemmeteknik med burfjederklemme med Kontex-kontakt
Kabelindføring: Øvrige
Enhedsfarve: Klaplåg grøn RAL 6002, hus grå RAL 7035
Udstyrshøjde: 85 mm, apparatbredde: 85 mm, apparatdybde: 102 mm
Flangemål lodret: 85 mm, flangemål horisontal: 85 mm
Borehulsafstand lodret: 70 mm, borehulsafstand horisontal: 70 mm
Andre tekniske egenskaber: Hældningen er 20°
