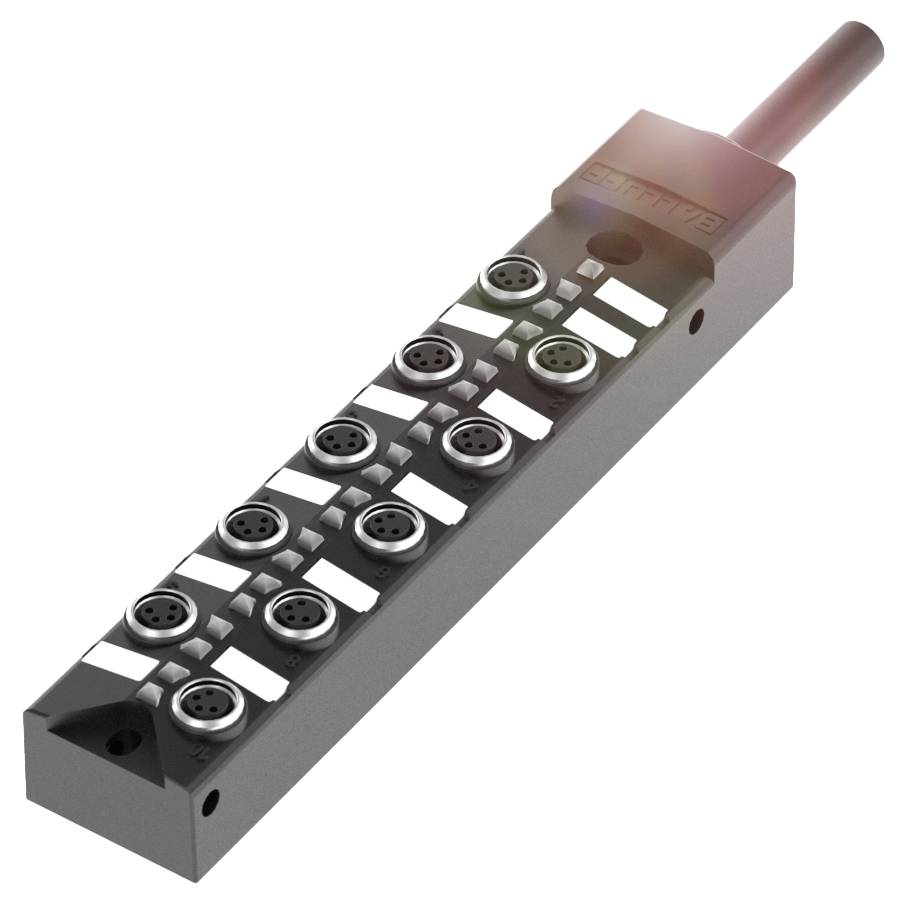

Name: BALLUFF BPI00FM Sensor/aktorbox passiv Multipolfordeler 1 stk Single
Brand: BALLUFF
SKU: 3422760

Højdepunkter og detaljer

Sensor-/aktuatorbokse

Driftsspænding Ub: 10...30 VDC/10...30 VAC
Kabel: PUR sort, 5 m, egnet til slæbe
Udgangsstrøm max. 3 A
Tilslutning stikpladser: 10x M8x1-bøsning, 4-polet
Visning koblingsfunktion: Ingen LED

Tekniske specifikationer

Vigtigste kendetegn:Tilslutning stikpladser: 10x M8x1-bøsning, 4-polet
Visning koblingsfunktion: Ingen LED
Udgangsstrøm max. 3 A
Driftsspænding Ub: 10...30 VDC/10...30 VAC
Kabel: PUR sort, 5 m, egnet til slæbe
Kapslingsklasse:IP67
Totalstrøm maks.: 8 A
Yderligere egenskaber:
Leveres: Mærkningsskilte (11x)|hætte (5x)
Mål 157 x 30 x 23 mm
Fastgørelse M4 (2x)
Driftsspænding UE DC: 24 V
Driftsspænding Ub: 10...30 VDC/10...30 VAC
Tilspændingsmoment 1.2 Nm ±0.2 (M4)
Kabeldiameter D: 9.50 mm ±0.25 mm
Kabellængde L 5.00 m.
Kabinetmateriale: PBT, GF
Beskyttelsesklasse: IP67, skruet tilstand
Kontaktmateriale: Bronze (CuSn6), forniklet
Antal ledere: 22
Ledertværsnit: 0.34 mm² + 0.75 mm²
Visning koblingsfunktion: Ingen LED
Udgangsstrøm max. 3 A
Isolationsmodstand: ≥ 10 Gohm
Totalstrøm maks.: 8 A
Tilslutning stikpladser: 10x M8x1-bøsning, 4-polet
Kontaktbæremateriale: PBT
Tilspændingsmoment kabelstik: 0.4 Nm + 0.1 Nm (M8|stikforbinder)
Kabel: PUR sort, 5 m,|slækketegnet
Kabel, bøjningsradius min., fast installation: 7.5 x D.
Kabel, bøjningsradius min., fleksibel installation: 15 x D.
Kabel, bøjecyklusser min.: 2 mio.
Kabelkappemateriale: REN
Acceleration maks., slæbekæde: 10 m/s²
Kabelegenskaber: Egnet til slæbe-kompatibel
Kabelkappe, farve: Sort
Kørehastighed maks., slæbekæde 3 m/s.
Vandret Vandring maks., slæbekæde: 10 m ved 10 m/s²
Kabeltemperatur, fast installation: -40...80 °C.
Kabeltemperatur, fleksibel installation: -20...80 °C.
Støbning omgivelsesbetingelser: Ja

Emballage-type: Single

Produkttype: Sensor/aktorbox passiv

Antal signalpladser: 10

Type: BPI00FM

Antal fordelere: 10-dobbelt

Statusvisning: Uden LED

Tilslutning: M8 bøsning

Bredde: 157.00 mm

L: 23.00 mm

: IP67

Tilladt strømbelastning per stikplads: 3 A

Totalstrøm (enkel tilførsel): 8 A

Forbindelsestype (fordelerbokse): M8-bøsning

Samlet poltal: 4

Produc.-delnr.: BPI00FM

Indhold: 1 stk

Poltal: 4

H: 30.00 mm

Strømbelastning (total): 8 A

Tilladt strømbelastning per I/O signal: 3 A

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3422760 BALLUFF BPI00FM Sensor/aktorbox passiv Multipolfordeler 1 stk Single

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3422760 BALLUFF BPI00FM Sensor/aktorbox passiv Multipolfordeler 1 stk Single

Beskrivelse

Passive interfaces fra Balluff forbinder sensorer og aktuatorer med styringen. De er særligt velegnede til barske forhold og er ideal, når køle- og smøremidler skal anvendes. Det fuldt støbte hus giver en høj beskyttelsesklasse og en fremragende stød- og vibrationsstyrke. Metalliske skrueindsatser garanterer stikforbindernes nøjagtighed. Tilslutning stikpladser=10x M8x1-bøsning, 4-polet, kabel=PUR sort, 5 m, slæbe-kompatibel, driftsspænding Ub=10...30 VDC/10...30 VAC, udgangsstrøm maks.=3 A, sumstrøm maks.=8 A, beskyttelsesklasse IP67

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
