Name: BALLUFF BCC03H7 Fordelerledning M8 x 1 Tilslutning, vinklet, Stik, lige 1.00 m Pol-tal (RJ): 3 1 stk
Brand: BALLUFF
SKU: 3420192
Availability: BackOrder

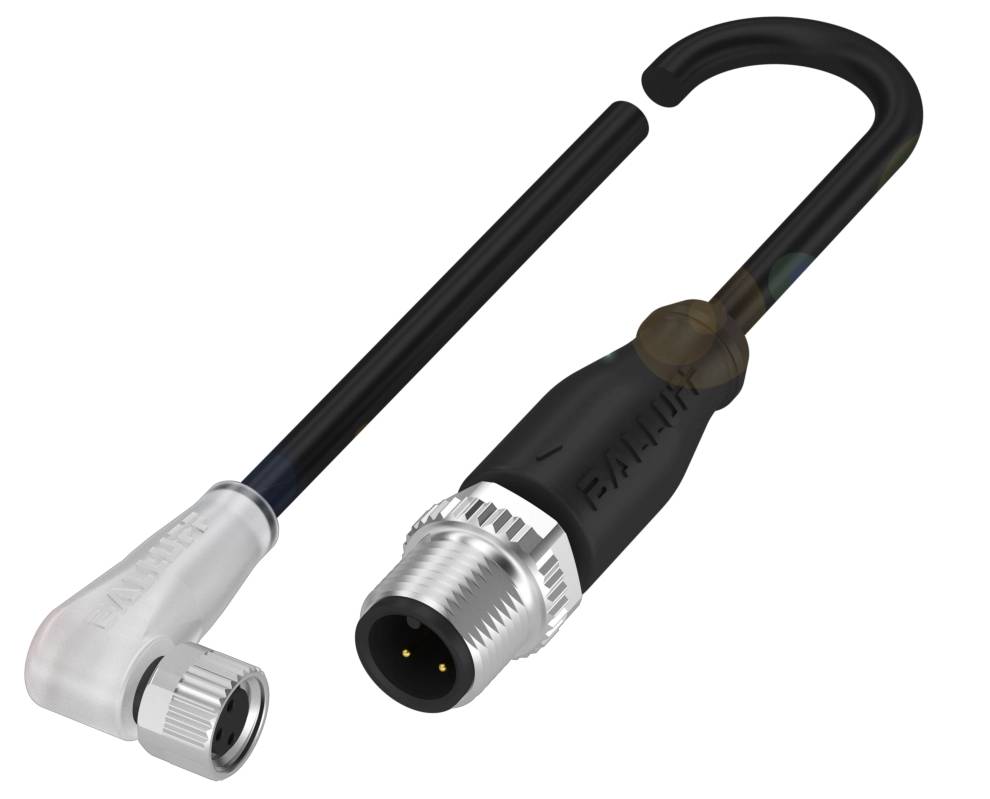

Et sort kabel med et C-formet plastikbetræk, der er forbundet med et retvinklet hvidt og et lige sort stik.

Lignende billede

Konstruktion

Tilslutning, vinklet

Stik, lige

Tilslutning

Indhold

1 stk

Nominel strøm - afrundet

4 A

Nominel spænding

30 V

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 2. dec.

Antal

stk.

Total (229,00 kr. / stk.r)

229,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Sensor-/aktuatorkabel, konfektioneret

Tilslutning 1: M8x1-bøsning, vinklet, 3-polet, A-kodet
Tilslutning 2: M12x1-stik, lige, 3-polet, A-kodet
Driftspændingsvisning: Led grøn/nej
Funktionsvisning: Ja/nej
Funktionsvisning (pin 4): LED gul

Tekniske specifikationer

Vigtigste kendetegn:Tilslutning 1: M8x1-bøsning, vinklet, 3-polet, A-kodet
Tilslutning 2: M12x1-stik, lige, 3-polet, A-kodet
Antal ledere: 3
Driftsspænding Ub: 30 VDC
Driftspændingsvisning: Led grøn/nej
Funktionsvisning: Ja/nej
Funktionsvisning (pin 4): LED gul
Kabel: PUR sort, 1 m, egnet til slæbe
Kabeltemperatur, fast installation: -50...90 °C.
Kabeltemperatur, fleksibel installation: -25...90 °C.
Mærkestrøm (40 °C): 4.0 A
BESKYTTELSESKLASSE: IP67, IP69K/IP67, IP68, IP69K
Yderligere egenskaber:
Driftspændingsvisning: Led grøn/nej
Driftsspænding Ub: 30 VDC
Koblingsudgang: PNP sluttekontakt (NO)
Kabeldiameter D: 4.30 mm ±0.20 mm
Kabellængde L 1.00 m.
BESKYTTELSESKLASSE: IP67, IP69K/IP67, IP68, IP69K
Kontaktmateriale: Bronze/messing
Antal ledere: 3
Ledertværsnit: 0.34 mm²
Mærkestrøm (40 °C): 4.0 A
System: Omsprøjtet/omsprøjtet
Kontaktbæremateriale: PUR/PUR
Tilspændingsmoment kabelstik: 0.4 Nm/0.6 Nm
Kabel: PUR sort, 1 m,|slækketegnet
Kabel, bøjningsradius min., fast installation: 5 x D.
Kabel, bøjningsradius min., fleksibel installation: 10 x D.
Kabel, bøjecyklusser min.: 5 mio.
Grebmateriale: PUR/PUR
Kabelkappemateriale: REN
Overløbermøtrik-materiale: Trykstøbt zink eller messing|forniklet/trykstøbt zink
Acceleration maks., slæbekæde: 5 m/s²
Kabelegenskaber: Egnet til slæbe-kompatibel
Kabelkappe, farve: Sort
Kørehastighed maks., slæbekæde 200 m/min.
Bevægelsesafstand horisontalt max., slæbekæde: 5 m.
Kabeltemperatur UL maks., fast installation: 80 °C.
Kabeltemperatur UL maks., fleksibel installation: 80 °C.
Kabeltemperatur, slæbekæde: -25...60 °C.
Kabeltemperatur, fast installation: -50...90 °C.
Kabeltemperatur, fleksibel installation: -25...90 °C.
Funktionsvisning (pin 4): LED gul
Tilslutning 1: M8x1-bøsning, vinklet, 3-polet,|A-kodet
Tilslutning 2: M12x1-stik, lige, 3-polet, A-|kodet
Kabel, torsionsbelastning: ±180°/m.
Bevægelsesafstand lodret max., slæbekæde-interface: 5 m.

Type: BCC03H7

Konstruktion: Tilslutning, vinklet
Stik, lige

Tilslutning: Tilslutning

Indhold: 1 stk

Nominel strøm: 4.0 A

Nominel strøm - afrundet: 4 A

Nominel spænding: 30 V

Produc.-delnr.: BCC03H7

: IP67/IP69K

Kabelfarve: Sort

Kabellængde: 1.00 m

Stik-standard: Sensorik stikforbindelse

Kappemateriale: PUR

kodning: A

Tilslutningsside A: Bøsning, lige

Tilslutningsside B: M12

pol-tal: 3

Gevind-type: M8 x 1

Udvendig Ø: 4.30 mm

Ledningstværsnit (sensor-/aktor-forkabling): 0.34 mm²

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3420192 BALLUFF BCC03H7 Fordelerledning M8 x 1 Tilslutning, vinklet, Stik, lige 1.00 m Pol-tal (RJ): 3 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3420192 BALLUFF BCC03H7 Fordelerledning M8 x 1 Tilslutning, vinklet, Stik, lige 1.00 m Pol-tal (RJ): 3 1 stk

Beskrivelse

Med vores robuste forbindelsesledninger overføres signaler, data og ydeevne altid pålideligt og sikkert. I vores kæmpestore udvalg finder du garanteret den rigtige tilslutning til din applikation i industrien. Du kan vælge mellem forskellige kabeltyper og forskellige stikforbindelser. Tilslutning 1 = M8x1-bøsning, vinklet, 3-polet, A-kodet, tilslutning 2 = M12x1-stik, lige, 3-polet, A-koderet, driftsspændingsvisning = LED grøn/nej, funktionsindikator = ja/nej, funktionsindikator (pin 4 90) = LED, kabel = PUR sort, 1 m, slækketegnet, antal ledere = 3, kabeltemperatur, fast installation = -50°C, kabeltemperatur, fleksibel installation = -25...90 °C, driftsspænding Ub = 30 VDC, nominel strøm (40 °C) = 4.0 A, beskyttelsesklasse = IP67, IP69K/IP67, IP68, IP69K, godkendelse/overensstemmelse = CE, cULus, Wee

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
