Name: Zettler Electronics AZ822-2C-12DE Printrelæ 12 V/DC 2 A 2 x omskifter 1 stk
Brand: Zettler Electronics
SKU: 507425
Availability: InStock

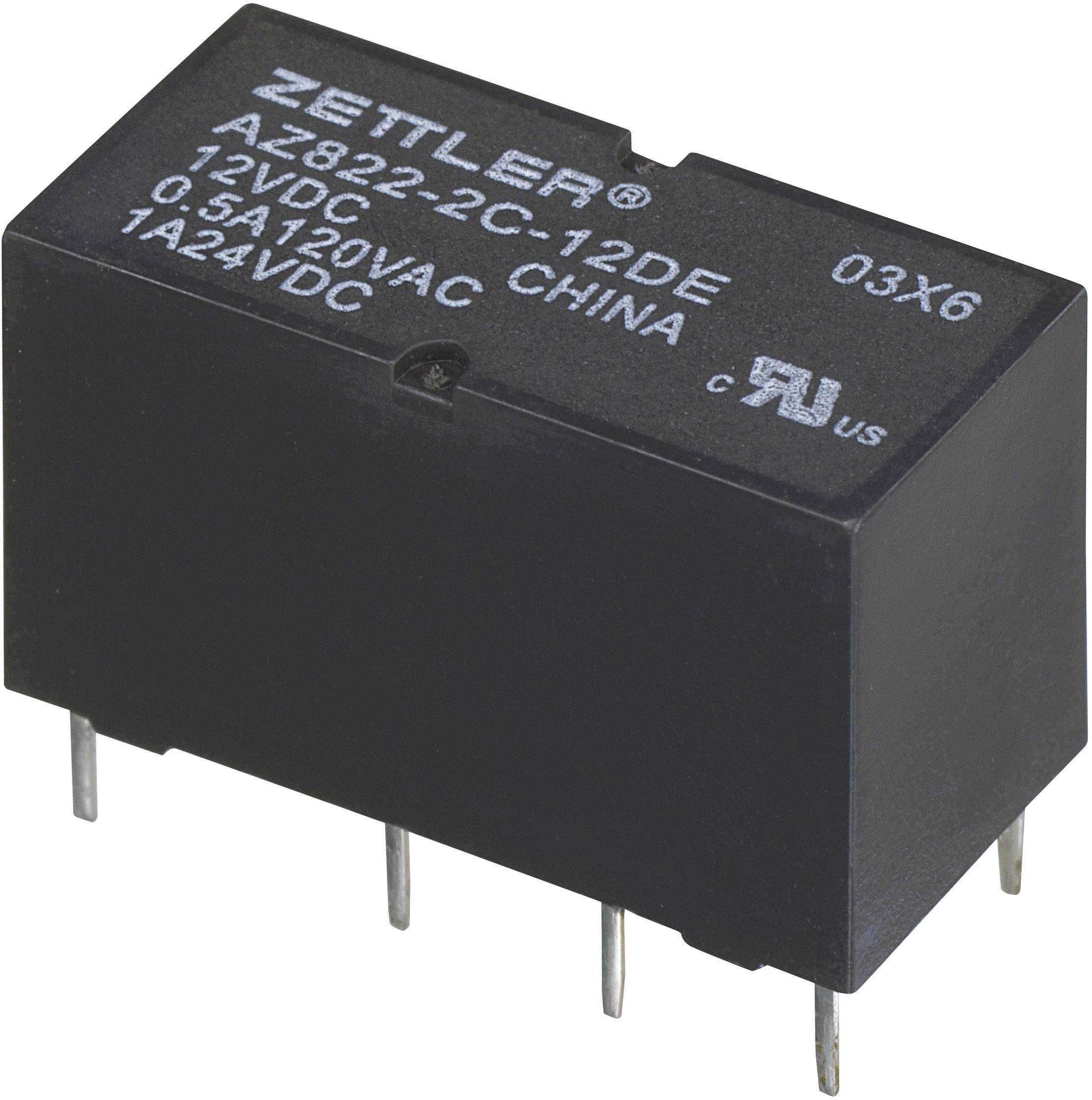

Et sort relæ fra mærket Zettler, model AZ822-2C-12DE, 12VDC, til styring af elektriske kredsløb.

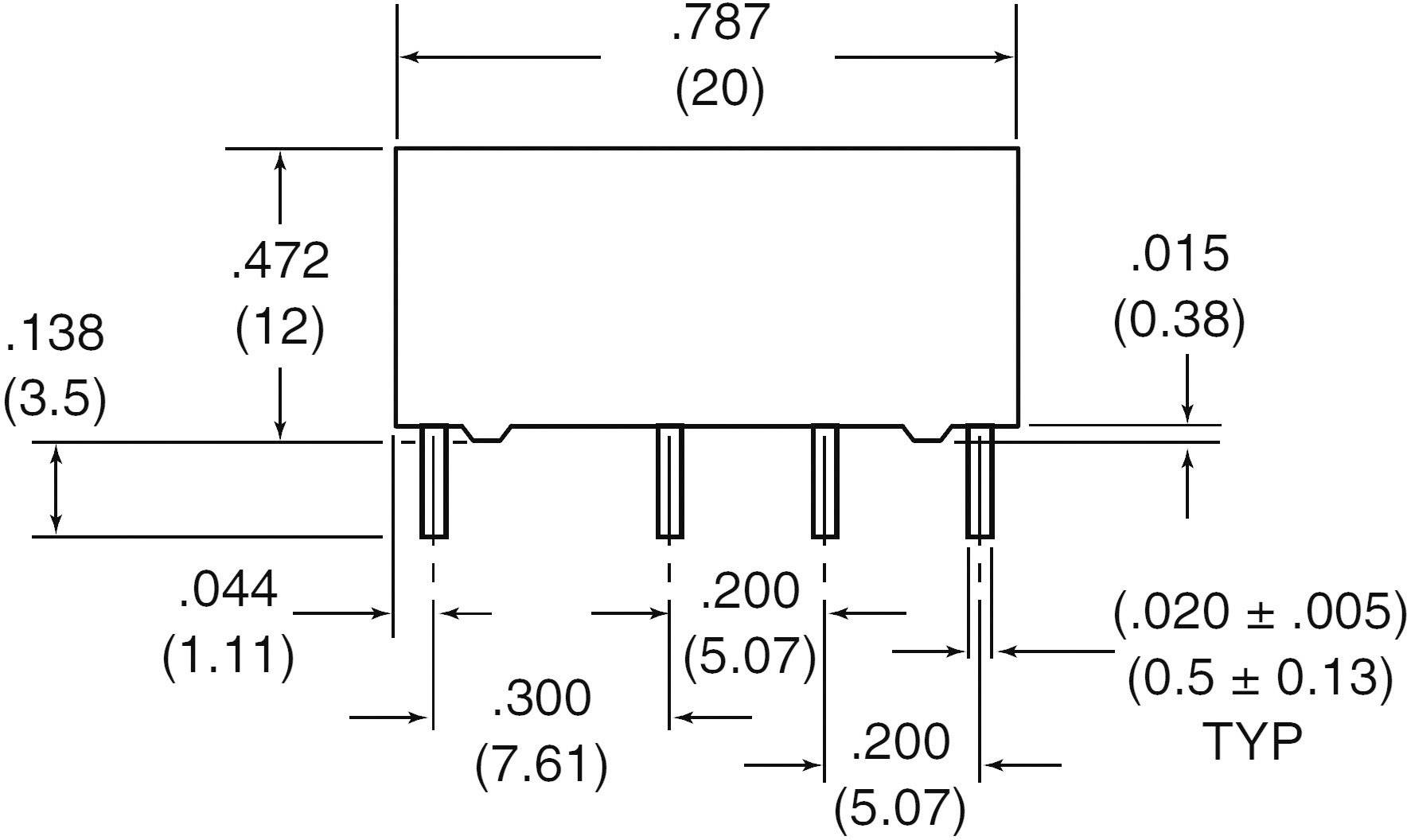

Teknisk tegning af en elektronisk komponent med dimensioner i tommer og millimeter. Detaljer om bredde, længde og pin-afstande.

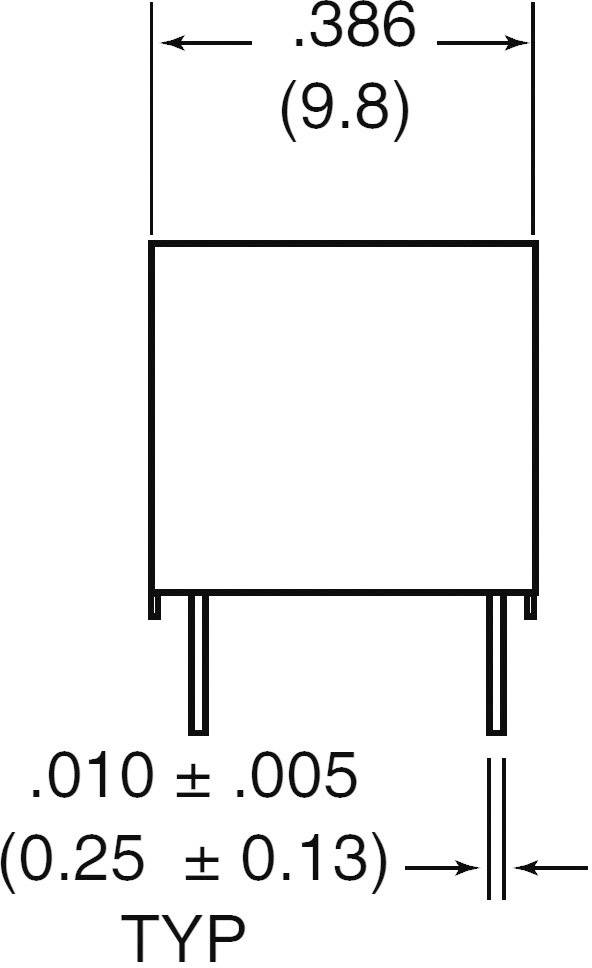

Teknisk tegning af et rektangulært komponent med to tilslutninger i bunden. Mål: Bredde 0,386 tommer (9,8 mm), afstand mellem tilslutningerne 0,010 ± 0,005 tommer.

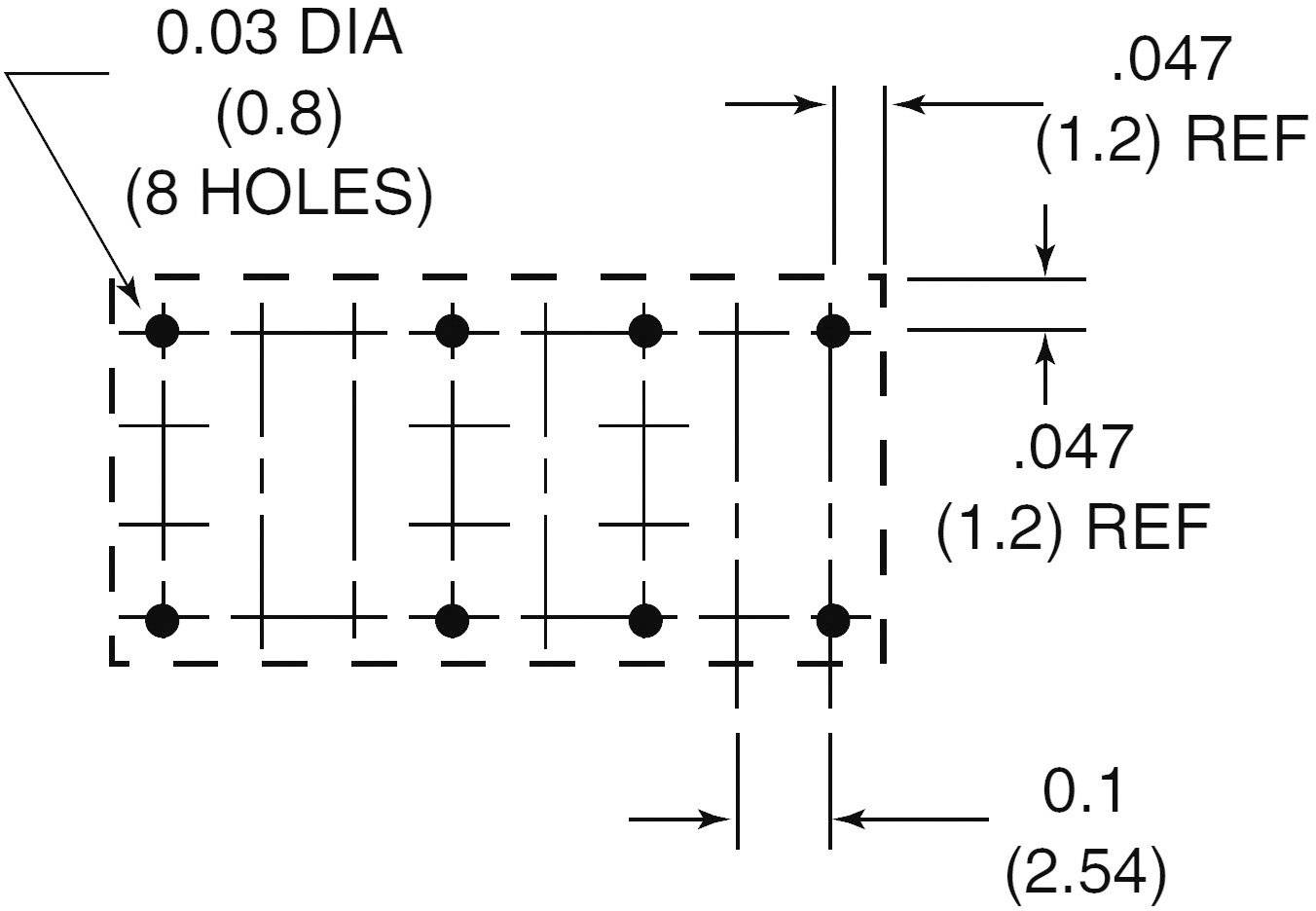

Teknisk tegning af et rektangulært komponent med otte 0,03 DIA huller, dimensioner på 0,047 og 0,1 enheder med referencer.

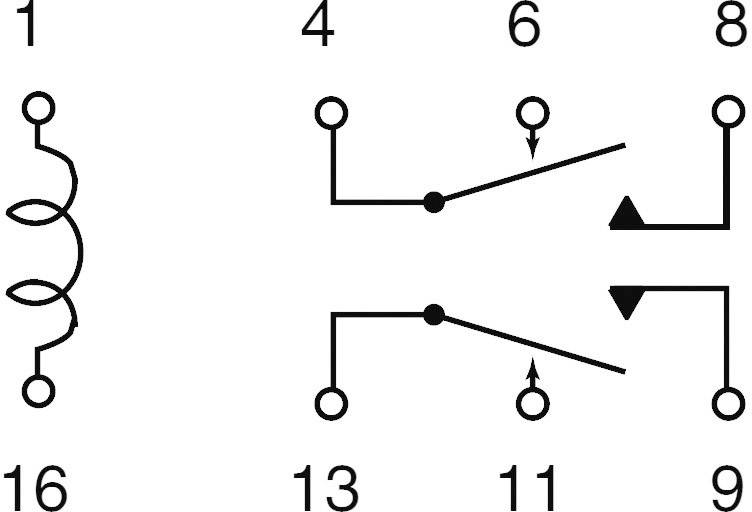

Principdiagram: To kontakter med pile, der viser kontaktpositioner. Øverst til venstre en spole, nederst fire nummererede tilslutninger.

1/5

Produkttype

Printrelæ

Nominel spænding spole

12 V/DC

Styrefunktion

Monostabil, 1 spole

Kontakttype

2 x omskifter

Koblingsspænding (max.)

220 V/DC

250 V/AC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

451 stk.

Antal

stk.

Total (25,90 kr. / stk.r)

25,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Subminiature DIP Relæ

Vigtig information

Tekniske specifikationer

Produkttype: Printrelæ

Type: AZ822-2C-12DE

Nominel spænding spole: 12 V/DC

Styrespænding (min.): 8.4 V/DC

Styrespænding (max.): 26.5 V/DC

Styrefunktion: Monostabil, 1 spole

Modstand (spole): 720 Ω

Kontakttype: 2 x omskifter

Kontaktmateriale: AgPd-legering med guldbelægning

Koblingsspænding (max.): 220 V/DC
250 V/AC

Brydestrøm (max.): 2 A

Maks. afbryderstyrke: 60 W
125 VA

Tilslutning: Loddepins

Isolationsspænding: 1000 V

Min. Temperatur: -55 °C

Maks. temperatur: +90 °C

L: 20 mm

Bredde: 9.8 mm

H: 12 mm

Dim.: (L x B x H) 20 x 9.8 x 12 mm

Indhold: 1 stk

RoHS-godkendt: Ja

Dokumenter og downloads

Datablad

Datablad 507425 Zettler Electronics AZ822-2C-12DE Printrelæ 12 V/DC 2 A 2 x omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 507425 Zettler Electronics AZ822-2C-12DE Printrelæ 12 V/DC 2 A 2 x omskifter 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Lav profil for kompakte board dimensioner. Livet til 10 millioner cyklusser. Dette svarer til 16-bens standard IC pakke. Forseglet, Wash stram udgave, velegnet til lodning maskiner.
