Name: Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 9 Rastermål: 3.81 mm 1940050000 50 stk
Brand: Weidmüller
SKU: 376414
Availability: BackOrder

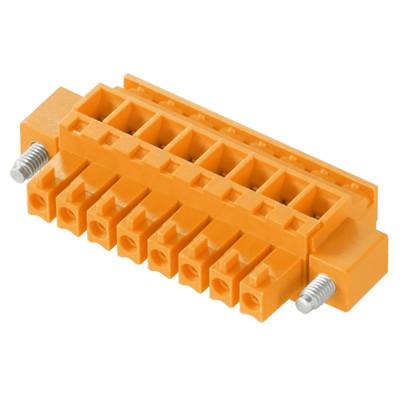

Orange plastikforbinder med flere stik og to metalskruer, bruges i elektriske apparater til sikre forbindelser.

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Tilslutning, lige

Rækkeantal

Serie

BC/SC

3.81 mm

Datablad (PDF)

Levering fre. 4. dec.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 50 stk)

Sæt

Total (1.992,00 kr. / stk.r)

1.992,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

PCB-stik

Antal positioner samlet 9 Antal rækker 1 industrivarer Ja Indhold 50 St.

Vigtig information

Tekniske specifikationer

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Tilslutning, lige

Rækkeantal: 1

Connector System: wire-to-board

Serie: BC/SC

Særlige kendetegn:: Med skruelås

RM: 3.81 mm

Poltal hver række: 9

Samlet antal poler: 9

Bredde: 44.71 mm

Nominel strøm: 10 A

Nominel strøm - afrundet: 10 A

Indhold: 50 stk

AWG max.: 16

AWG min.: 28

Afisoleringslængde (max.): 7.00 mm

Dim.: (L x B x H) 10.50 x 44.71 x 19.10 mm

Tilslutning: Skrueklemme
Stik

Chassismateriale: PA GF

Produc.-delnr.: 1940050000

Industriemballage: Ja

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: fortinnet

Nominel spænding: 300 V

H: 19.10 mm

L: 10.50 mm

Max. tværsnit: 1.50 mm²

min. tværsnit: 0.20 mm²

RoHS-godkendt: Ja

Plug-in retning: Vandret til printplade

Type: BCZ 3.81/09/90F SN OR BX

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 376414 Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 9 Rastermål: 3.81 mm 1940050000 50 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 376414 Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 9 Rastermål: 3.81 mm 1940050000 50 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

PCB stik. Hunstik, 3,81 mm, Antal positioner: 9, 90 °, Fastspænding åg forbindelse, Spændeområde, bedømt forbindelse max:. 1,5 mm², Box. Kvindelige stik med skruetilslutning i stigende bur teknologi til ledningsforbindelse. gratis Gestalltung forbindelsen niveau er tre trådtilslutning til de tilgængelige: 180 ° hovedet lige til forbindelsesretningen, 90 ° leder lodret opad til forbindelsesretningen, 270 ° hoved lige ned til indsættelsesretningen. for de forskellige krav til tilslutning kan foretages mellem tre pakke typer: standard boliger uden flange. Flange med skruen (F). Flange med patenteret Weidmüller udløserknap (LR) for værktøj-fri, stress-fri låsning og adskillelse. Weidmüllers 3,81 mm (0,15 tommer) er layout-kompatible med standard stik og tilbyde plads til mærkning og kan kodes. 0,20 til 1,5 mm²; (IEC) / 28-16 (AWG UL), 250 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
