Name: Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 8 Rastermål: 3.81 mm 1941970000 50 stk
Brand: Weidmüller
SKU: 376705
Availability: BackOrder

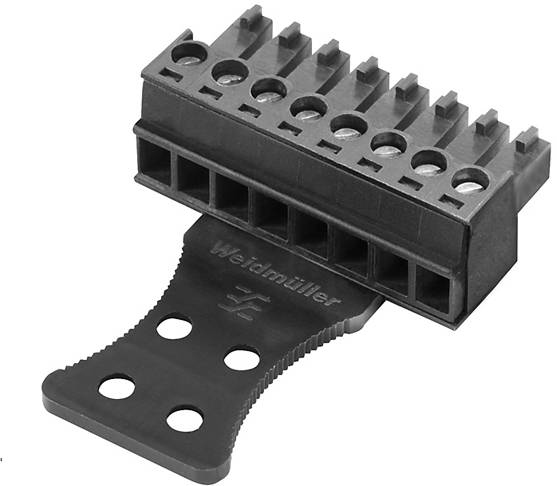

En sort, rektangulær stik med flere tilslutninger og en flig underneden, som er mærket 'Weidmüller'.

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Tilslutning, lige

Rækkeantal

Serie

BC/SC

3.81 mm

Datablad (PDF)

Levering fre. 4. dec.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 50 stk)

Sæt

Total (1.992,00 kr. / stk.r)

1.992,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 50 stk
Antal rækker: 1
Samlet antal poler: 8

Vigtig information

Tekniske specifikationer

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Tilslutning, lige

Rækkeantal: 1

Connector System: wire-to-board

Serie: BC/SC

RM: 3.81 mm

Poltal hver række: 8

Samlet antal poler: 8

Bredde: 30.48 mm

Nominel strøm: 10 A

Nominel strøm - afrundet: 10 A

Indhold: 50 stk

AWG max.: 16

AWG min.: 28

Afisoleringslængde (max.): 7.00 mm

Dim.: (L x B x H) 12.50 x 30.48 x 16.10 mm

Tilslutning: Skrueklemme
Stik

Chassismateriale: PA GF

Produc.-delnr.: 1941970000

Industriemballage: Ja

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: fortinnet

Nominel spænding: 300 V

H: 16.10 mm

L: 12.50 mm

Max. tværsnit: 1.50 mm²

min. tværsnit: 0.20 mm²

RoHS-godkendt: Ja

Plug-in retning: Lodret til printplade

Type: BCZ 3.81/08/180ZE SN BK BX

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 376705 Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 8 Rastermål: 3.81 mm 1941970000 50 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 376705 Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 8 Rastermål: 3.81 mm 1941970000 50 stk

Beskrivelse

Printpladestikforbindelser. Bøsninger og stik, 3,81 mm, polantal: 8, 180°, Zugbugelanschluss, klemmeområde, nominel tilslutning, maks.: 1,5 mm², box. Bøsningsfatning med skruetilslutning i zugbugeltechnik til leder tilslutning. til den mangfoldige gestalltung tilslutningen niveau er tre ledere afgang til rådighed: 180° leder lige til indstiksretning, 90 ° leder lodret opad til indstiksretning, 270° leder lodret ned til stikretning. til de mest forskelligartede krav til forbindelsen kan vælges mellem tre husformer: standardkabinet uden flange. Flange med skrue (F). Flange med det patenterede weidmüller frigørelsestværstang (LR) til værktøjsløst, belastning uden låsning og adskillelse. Den Weidmüller stikforbindelse i raster 3,81 mm (0,15 inch) layout-kompatibel med almindelige konnektorer og giver plads til betrykning og kan indkodes. 0,20 - 1,5 mm²; (IEC) / 28 - 16-AWG (UL) , 250 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
