Name: Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 5 Rastermål: 3.81 mm 1940220000 50 stk
Brand: Weidmüller
SKU: 376437
Availability: BackOrder

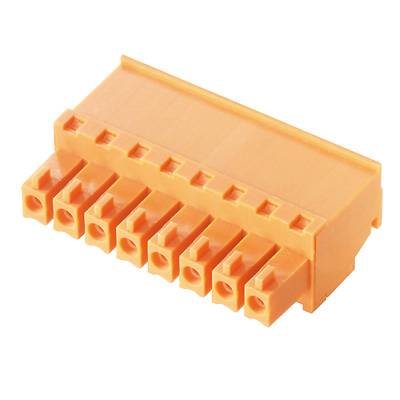

Orange stikforbindere med otte tilslutningspunkter. Bruges til elektrisk forbindelse af kredsløb eller kabler.

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Tilslutning, lige

Rækkeantal

Serie

BC/SC

3.81 mm

Datablad (PDF)

Levering man. 11. jan. 2027

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 50 stk)

Sæt

Total (1.032,00 kr. / stk.r)

1.032,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

PCB-stik

Antal positioner i alt 5 Antal rækker 1 industrivarer Ja Indhold 50 St.

Vigtig information

Tekniske specifikationer

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Tilslutning, lige

Rækkeantal: 1

Connector System: wire-to-board

Serie: BC/SC

RM: 3.81 mm

Poltal hver række: 5

Samlet antal poler: 5

Bredde: 19.10 mm

Nominel strøm: 10 A

Nominel strøm - afrundet: 10 A

Indhold: 50 stk

AWG max.: 16

AWG min.: 28

Afisoleringslængde (max.): 7.00 mm

Dim.: (L x B x H) 10.50 x 19.10 x 19.05 mm

Tilslutning: Skrueklemme
Stik

Chassismateriale: PA GF

Produc.-delnr.: 1940220000

Industriemballage: Ja

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: fortinnet

Nominel spænding: 300 V

H: 19.05 mm

L: 10.50 mm

Max. tværsnit: 1.50 mm²

min. tværsnit: 0.20 mm²

RoHS-godkendt: Ja

Plug-in retning: Skrå til printplade

Type: BCZ 3.81/05/270 SN OR BX

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 376437 Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 5 Rastermål: 3.81 mm 1940220000 50 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 376437 Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 5 Rastermål: 3.81 mm 1940220000 50 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

PCB stik. Hunstik, 3,81 mm, Antal positioner: 5, 270 °, Fastspænding åg forbindelse, Spændeområde, bedømt forbindelse max:. 1,5 mm², Box. Kvindelige stik med skruetilslutning i stigende bur teknologi til ledningsforbindelse. gratis Gestalltung forbindelsen niveau er tre trådtilslutning til de tilgængelige: 180 ° hovedet lige til forbindelsesretningen, 90 ° leder lodret opad til forbindelsesretningen, 270 ° hoved lige ned til indsættelsesretningen. for de forskellige krav til tilslutning kan foretages mellem tre pakke typer: standard boliger uden flange. Flange med skruen (F). Flange med patenteret Weidmüller udløserknap (LR) for værktøj-fri, stress-fri låsning og adskillelse. Weidmüllers 3,81 mm (0,15 tommer) er layout-kompatible med standard stik og tilbyde plads til mærkning og kan kodes. 0,20 til 1,5 mm²; (IEC) / 28-16 (AWG UL), 250 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
