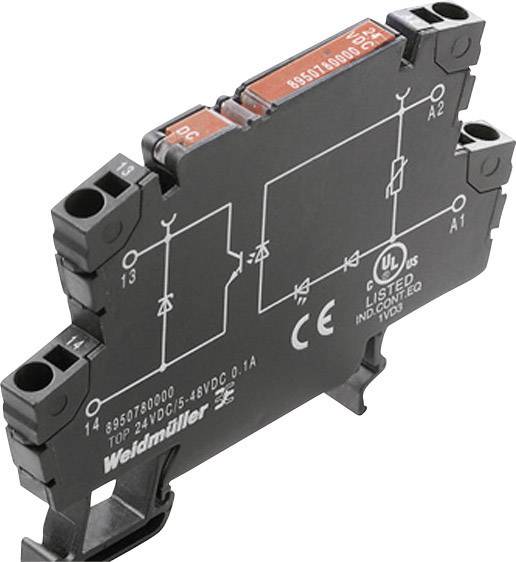

Weidmüller Halvlederrelæ 8950760000-1 0.1 A Koblingsspænding (max.): 48 V/DC 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Halvlederrelæ
Styrespænding (min.)
5 V/DC
Styrespænding (maks)
5 V/DC
Koblingsspænding (max.)
48 V/DC
Datablad (PDF)
21 stk.
Antal
Total (119,20 kr. / stk.r)
119,20 kr.
ekskl. moms
Højdepunkter og detaljer
Solid-state-relæ
Tekniske specifikationer
- Opbevaringstemperatur: Maks.: 80 °C.
- Opbevaringstemperatur: Min.: -40 °C.
- Statusvisning: Grøn LED
- Indkoblingsforsinkelse: < 13 µs
- Frakoblingsforsinkelse: < 42 µs
- Spændingsfald ved maks. Belastning < 1 V.
- Lækstrøm: < 10 µA
- Kortslutningssikker: Nej
- Farve: Sort
- Mærkespænding: 300 V
- Overspændingskategori: III
- Krybe- og luftstrækning styreside - belastningsside: > 3 mm
- Impulsspænding: 4 kV (1,2/50 µs)
- Fugtighed: 5...95 % rel. Fugtighed, Tu = 40 °C, ingen dug
- MTTF: 2.500 år
- Til-/frakoblingsspænding: 4 V / 1.25 V DC
- Beskyttelseskreds: Varistor, polaritetsbeskyttelse
- Belastningskategori: DC1
- min. Omkoblingsstrøm: 100 µA
- Beskyttelseskobling belastningsside: Friløbsdiode
- Bæreskinne TS 35
- Brændbarhedsklasse iht. UL 94: V-0
- Tilsmudsningsgrad: 2
- Spændingsstyrke styreside - belastningsside: 1,2 kVeff / 1 min.
- Afisoleringslængde tilslutning: 10 mm
- Klemmeområde, mærkespænding: 1,5 mm²
- Klemmeområde, min.: 0,5 mm²
- Klemmeområde, maks.: 2,5 mm²
- Ledertilslutningstværsnit AWG, min.: AWG 20
- Ledertilslutningstværsnit AWG, maks.: AWG 14
- Ledertilslutningstværsnit, enkelttrådet, min.: 0,5 mm²
- Ledertilslutningstværsnit, enkelttrådet, maks.: 1,5 mm²
- Ledertilslutningstværsnit, fintrådet, min.: 0,5 mm²
- Ledertilslutningstværsnit, fintrådet, maks.: 1,5 mm²
- Ledertilslutningstværsnit, fintrådet, min. (AWG): AWG 20
- Ledertilslutningstværsnit, fintrådet, maks. (AWG): AWG 14
- Ledertilslutningstværsnit, fintrådet aEH med plastkraver din 46228/4, min.: 0,5 mm²
- Ledertilslutningstværsnit, fintrådet aEH med plastkraver din 46228/4, maks.: 1,5 mm²
- Ledertilslutningstværsnit, fintrådet, AEH (din 46228-1), min.: 0,5 mm²
- Ledertilslutningstværsnit, fintrådet, AEH (din 46228-1), maks.: 1,5 mm²
- Klingemål 0,6 x 3,5 mm
- maks. Skiftefrekvens (DC styrespænding) 3.000 Hz
- Emballage-type
Piece
- Produkttype
Halvlederrelæ
- Type
TOP 5VDC/48VDC 0,1A
- Tilslutning
Push-In-klemme
- Styrespænding (min.)
5 V/DC
- Styrespænding (maks)
5 V/DC
- Styrespænding-område
5 - 5 V/DC
- Styrestrøm (maks)
7.7 mA
- Koblingsspænding (min. )
5 V/DC
- Koblingsspænding (max.)
48 V/DC
- Last-Strøm (maks.)
0.1 A
- Maks. afbryderstyrke
170 mW
- Udgangsspænding (maks.)
48 V/DC
- Udgangsstrøm max.
0.1 A
- Kontakttype
1 x sluttekontakt
- Min. Temperatur
-20 °C
- Maks. temperatur
+60 °C
IP20
- Bredde
6.1 mm
- H
79.4 mm
- D
55 mm
- Vægt
19.3 g
- Kontinuerlig strøm (maks.)
0.1 A
- Indhold
1 stk
