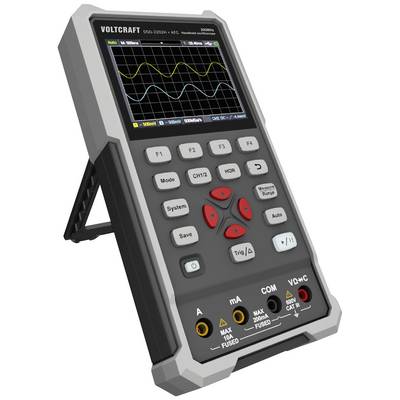

Et bærbart oscilloskop med flere betjeningstaster og en skærm, der viser forskellige bølgeformdiagrammer.

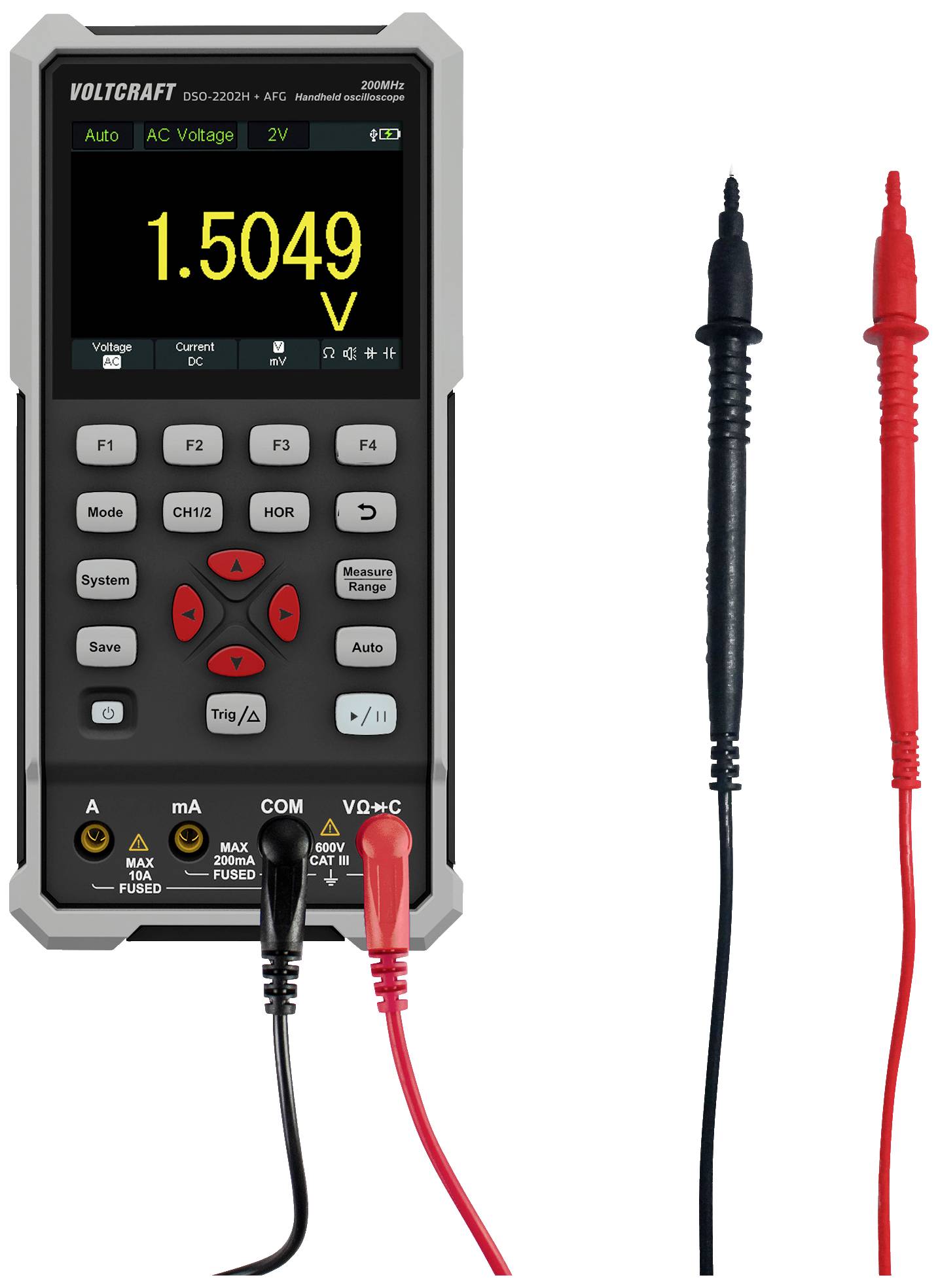

Digitalt multimeter viser måleværdi på 1,5049 volt. Til højre er sorte og røde måleledninger vist.

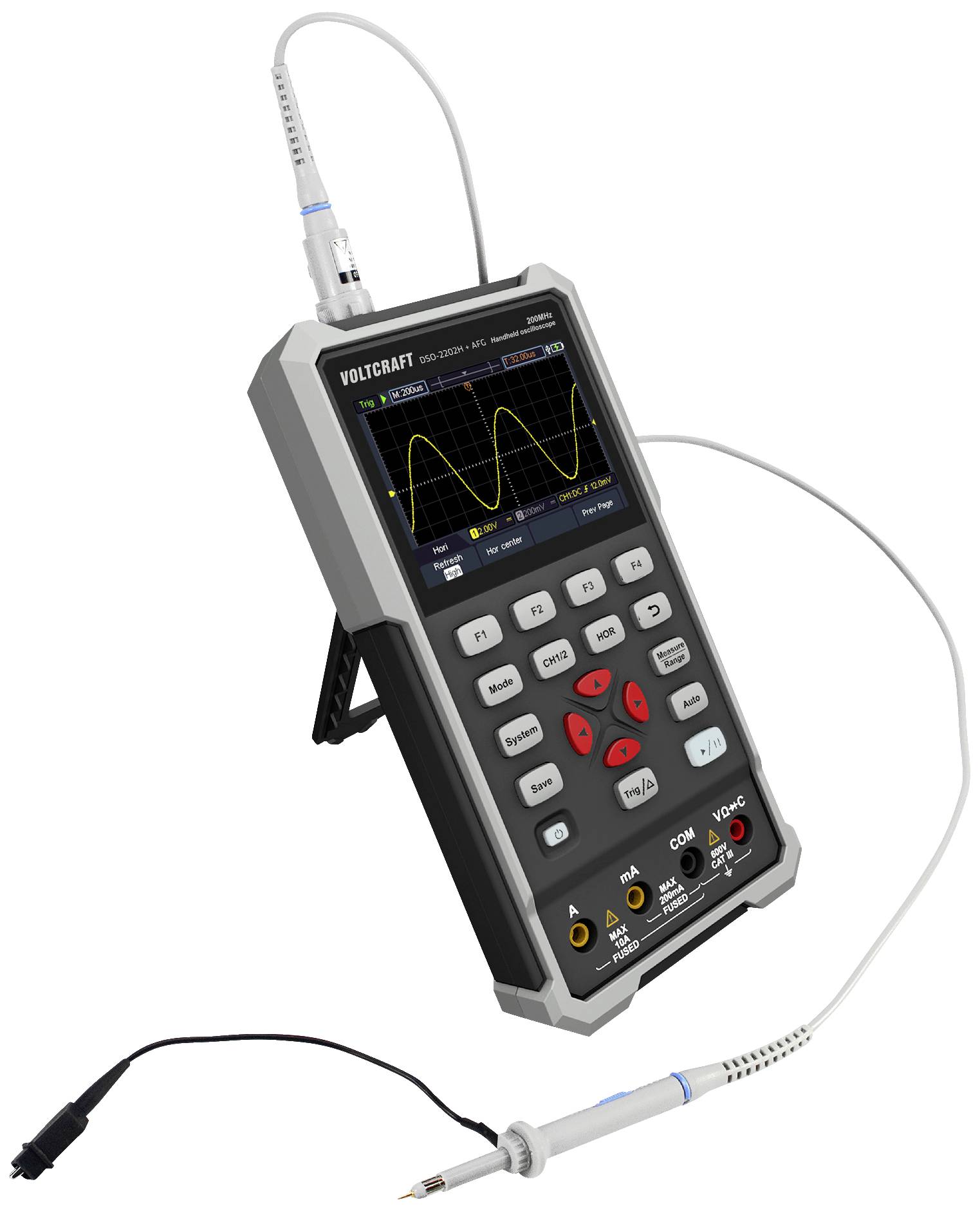

Et bærbart oscilloskop med en digital skærm viser en sinusbølgemåling. Et prøvehoved er tilsluttet.

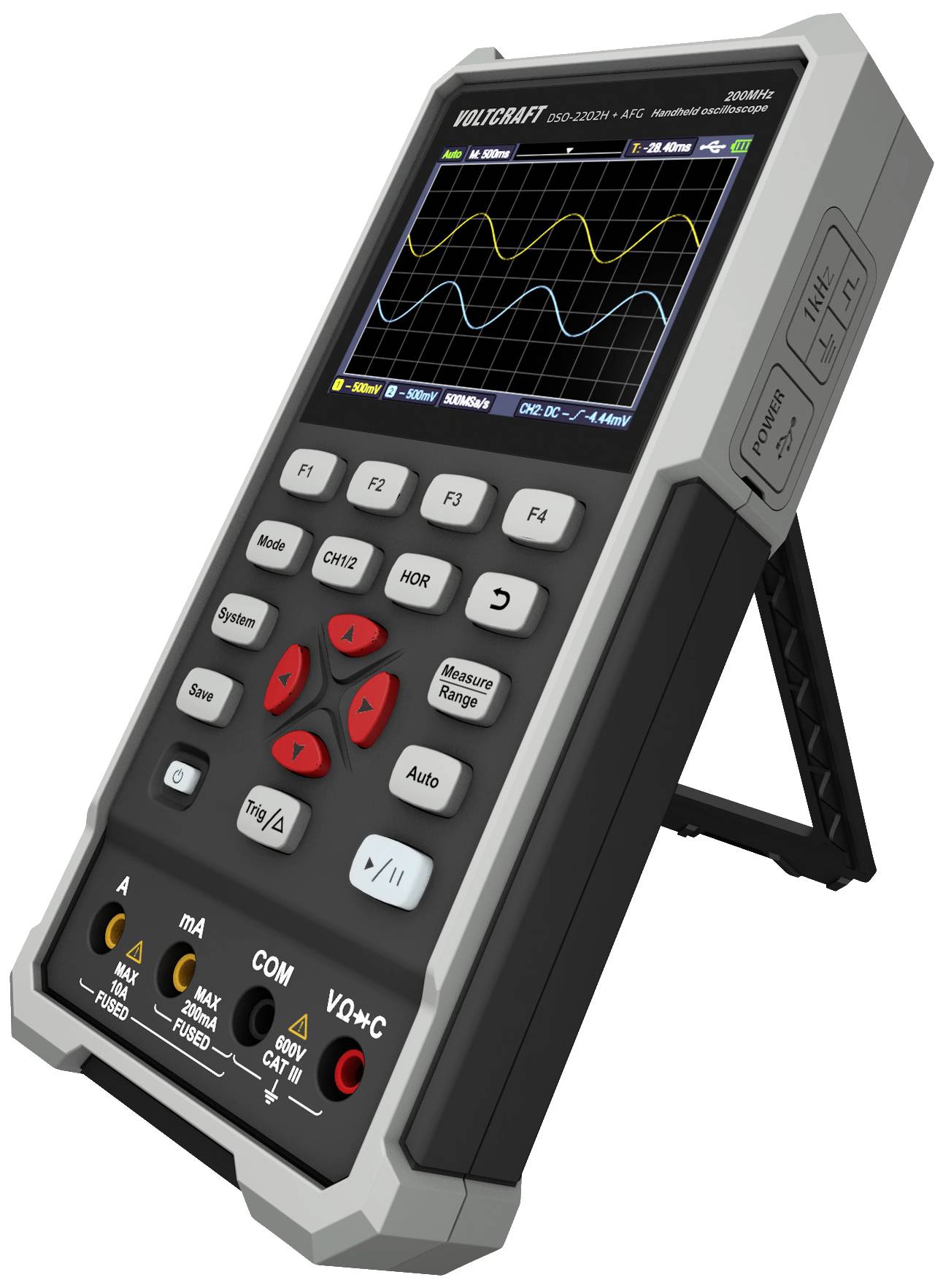

Digitalt multimeter med farvedisplay, der viser flere måleprofiler og taster til forskellige målinger og indstillinger.

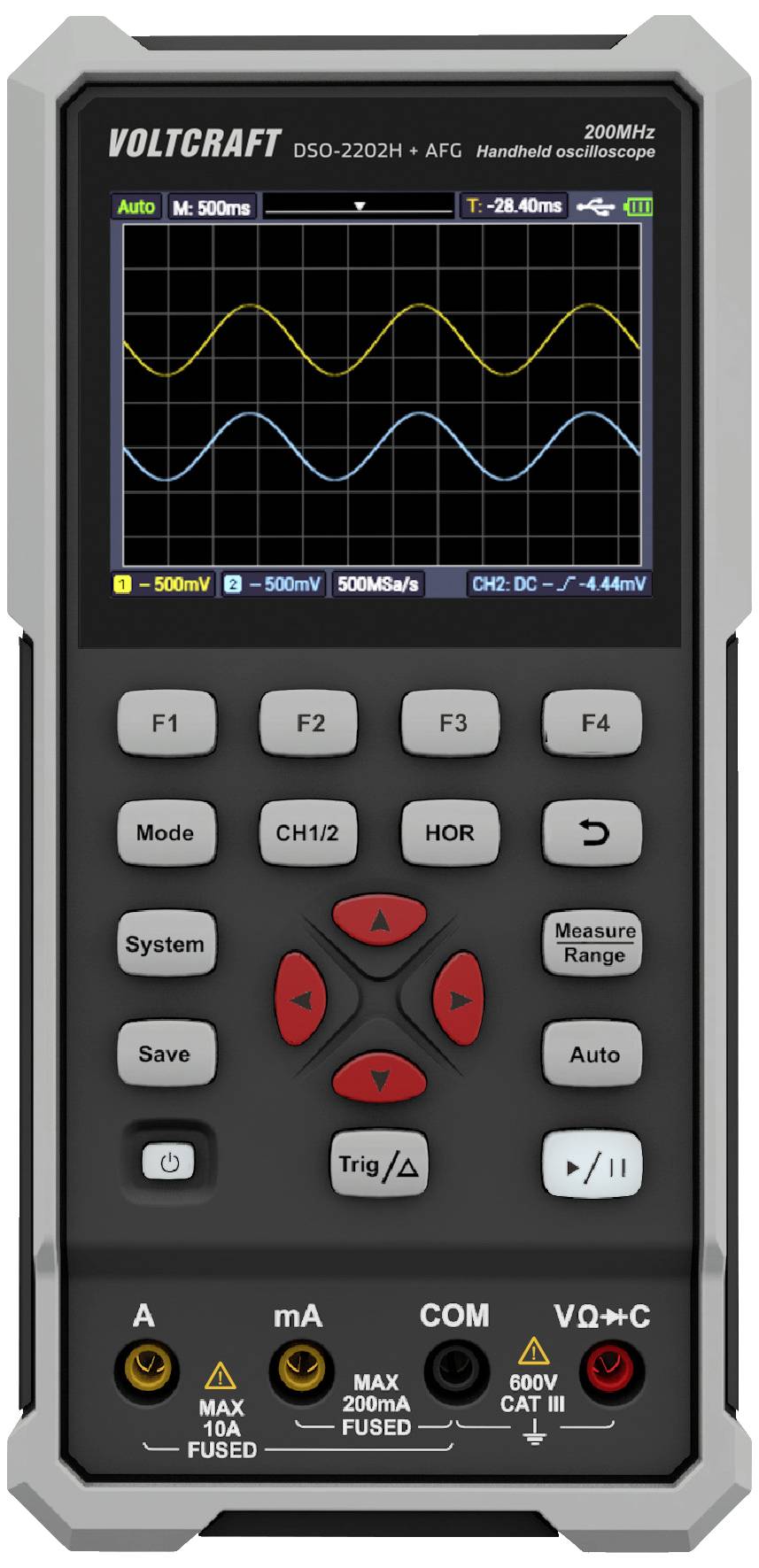

Bærbar håndholdt oscilloskop Voltcraft DSO-2202H; viser signalforløb på display; knapper til spændingsindstillinger og måleområder.

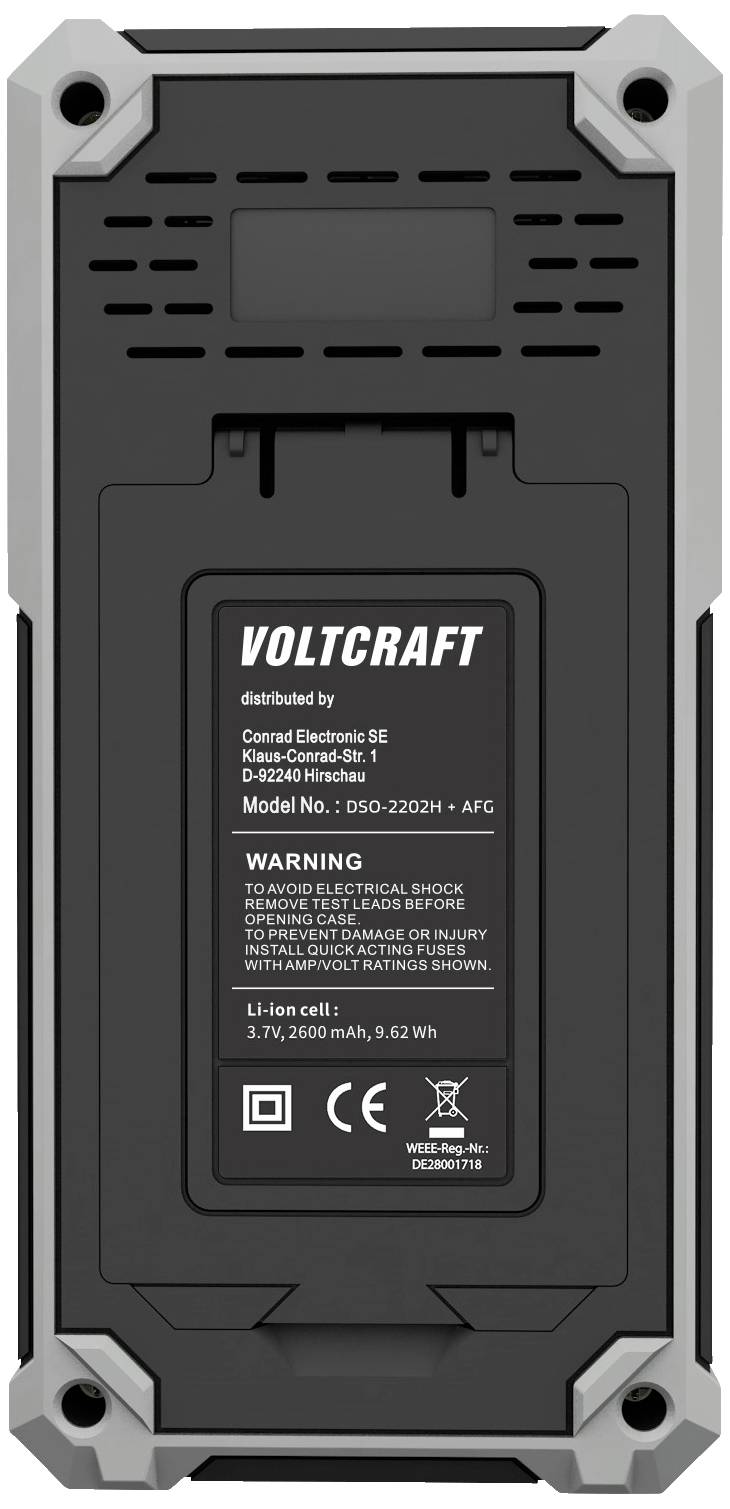

Bagsiden af en VOLTCRAFT-enhed med tekniske detaljer og advarsler vedrørende brug og sikkerhed på etiketten.

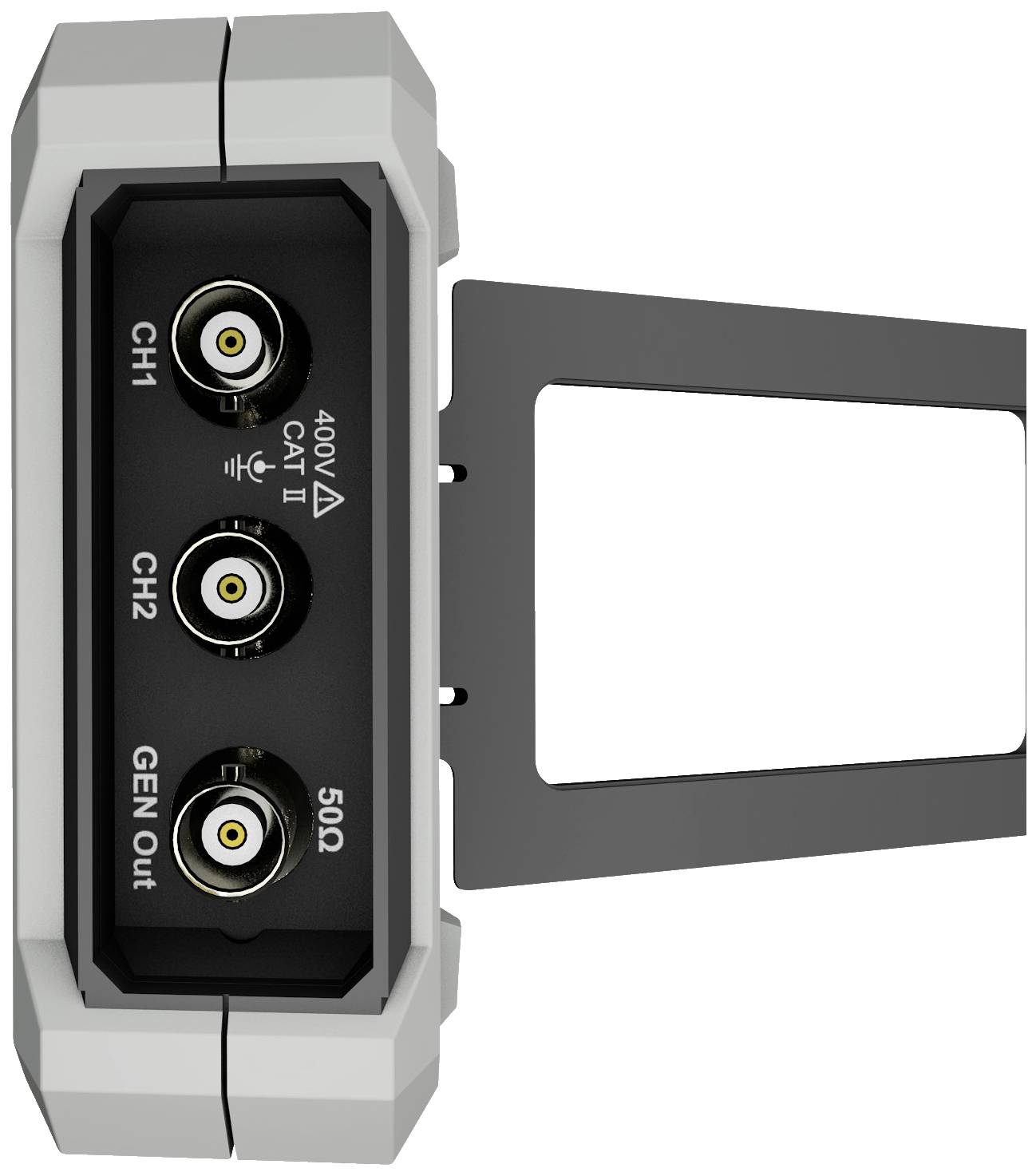

En sort enhedsskærm med tre tilslutninger: 'CH1', 'CH2' og 'GEN Out', samt en mærkning '400V CAT II'.

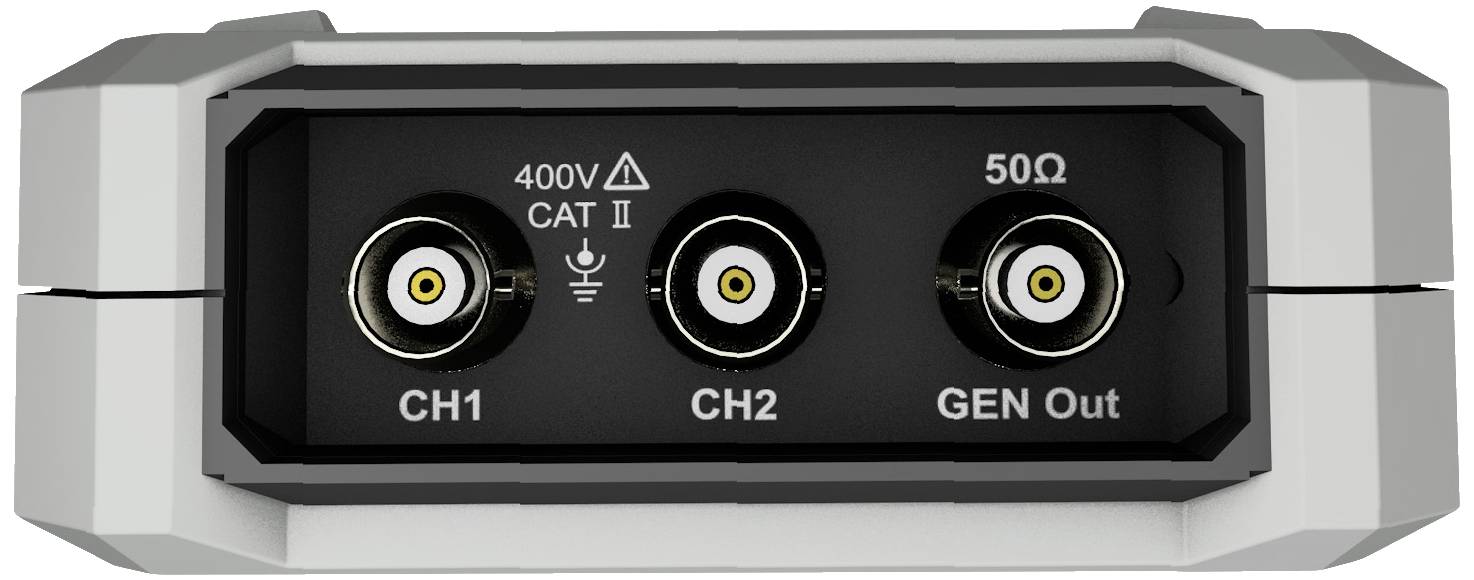

Bagsiden af en elektronisk enhed med tre tilslutninger: CH1, CH2 og GEN Out, mærket med 400V CAT II og 50Ω.

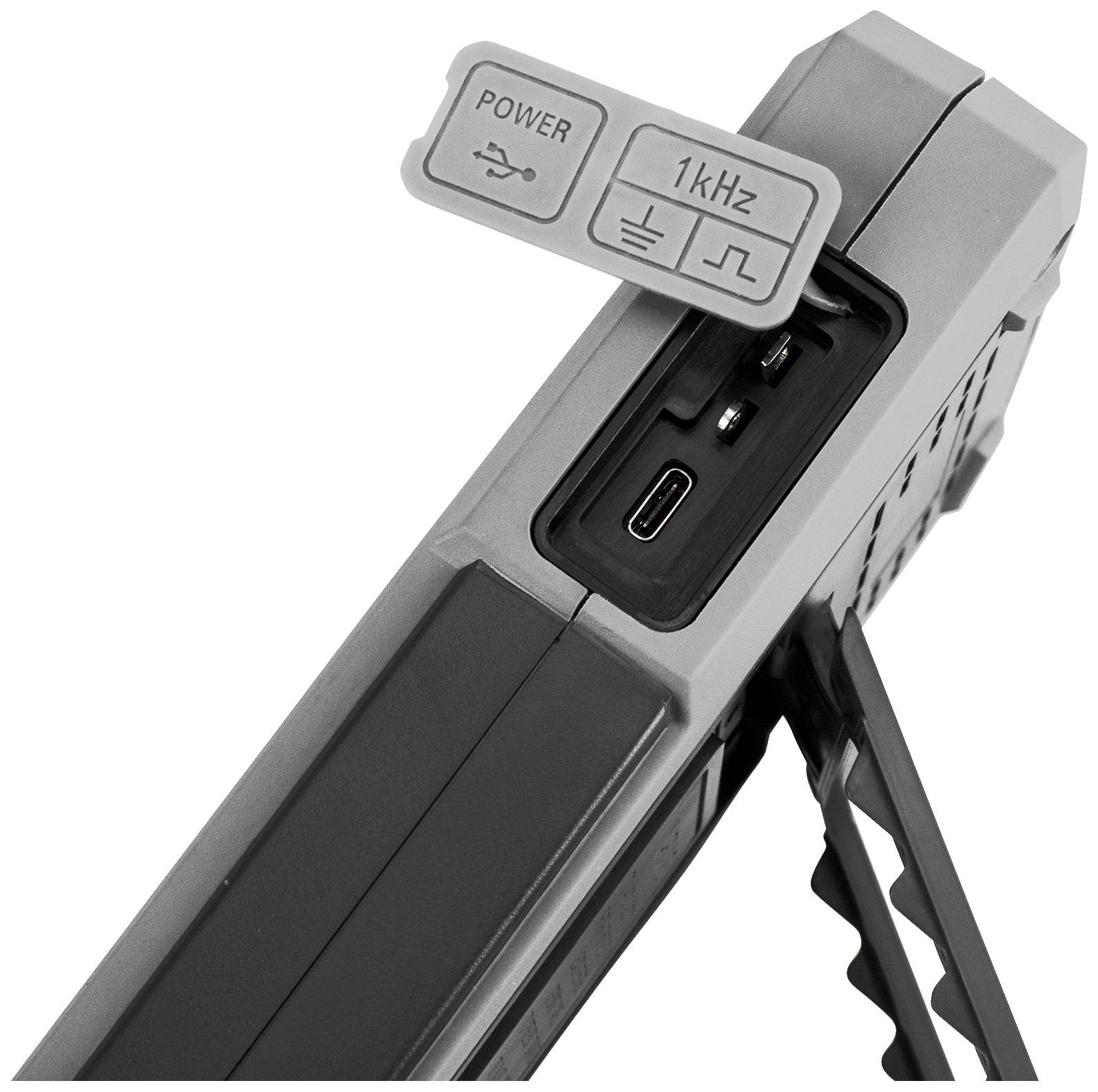

Et bordmultimeter med et aftagelig låg, der viser knapperne 'POWER' og '1kHz'; det har også USB- og jackstik.

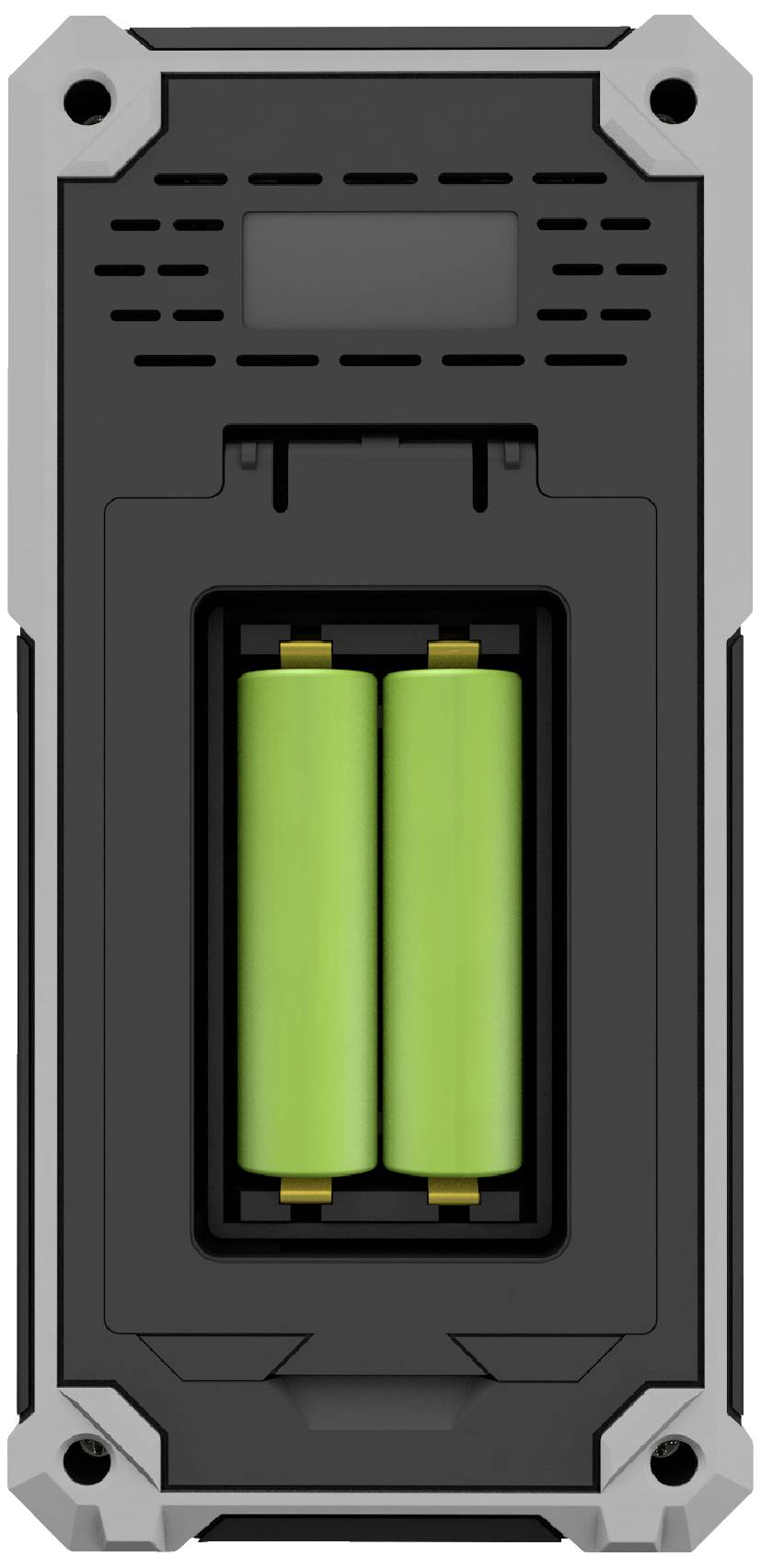

Billedet viser bagsiden af en bærbar enhed med et åbent batterikammer. To grønne batterier er synlige.

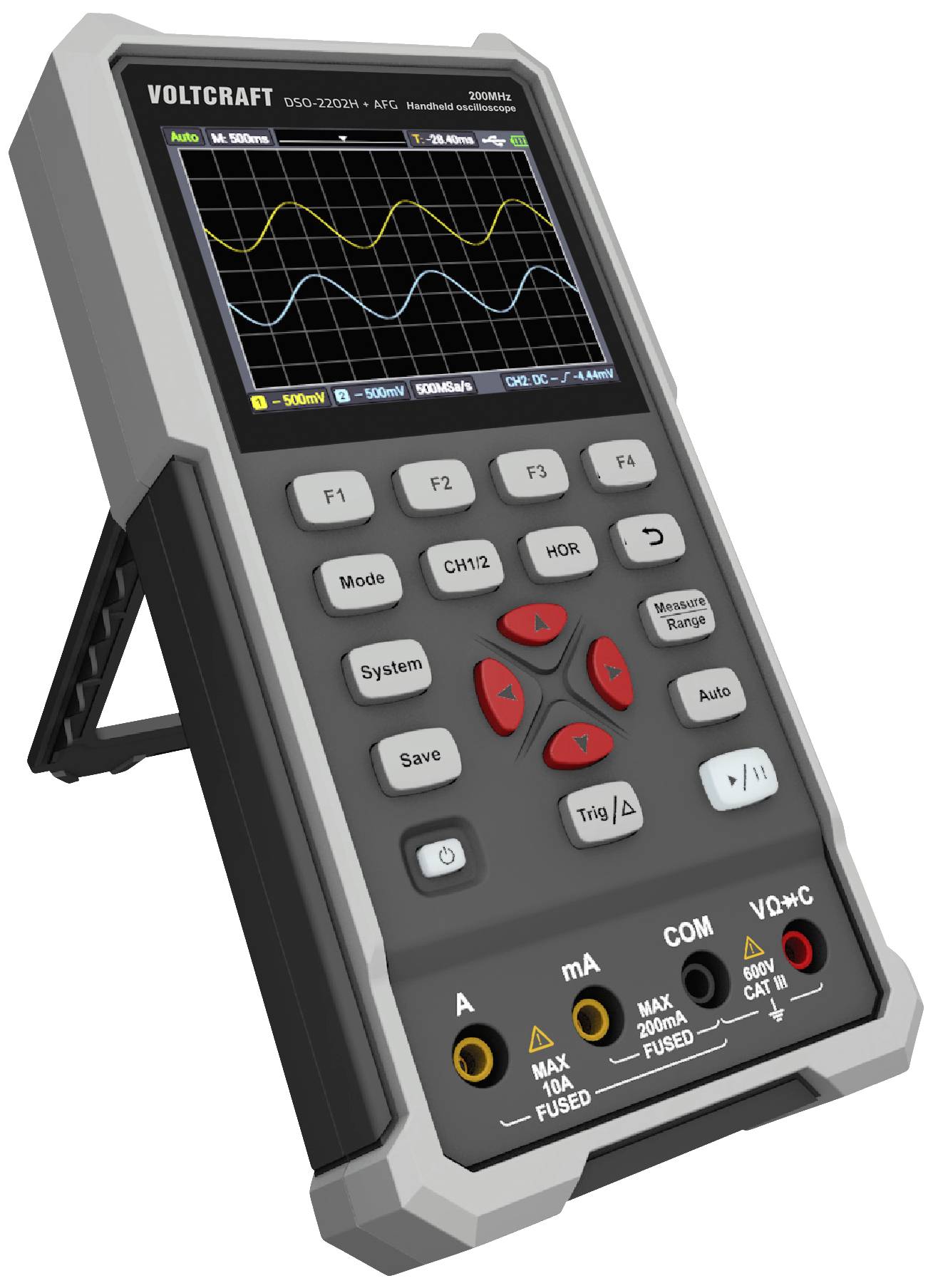

Et håndholdt apparat med en skærm viser to overlejrede bølgeformer i forskellige farver. Det har flere knapper og tilslutninger forneden.

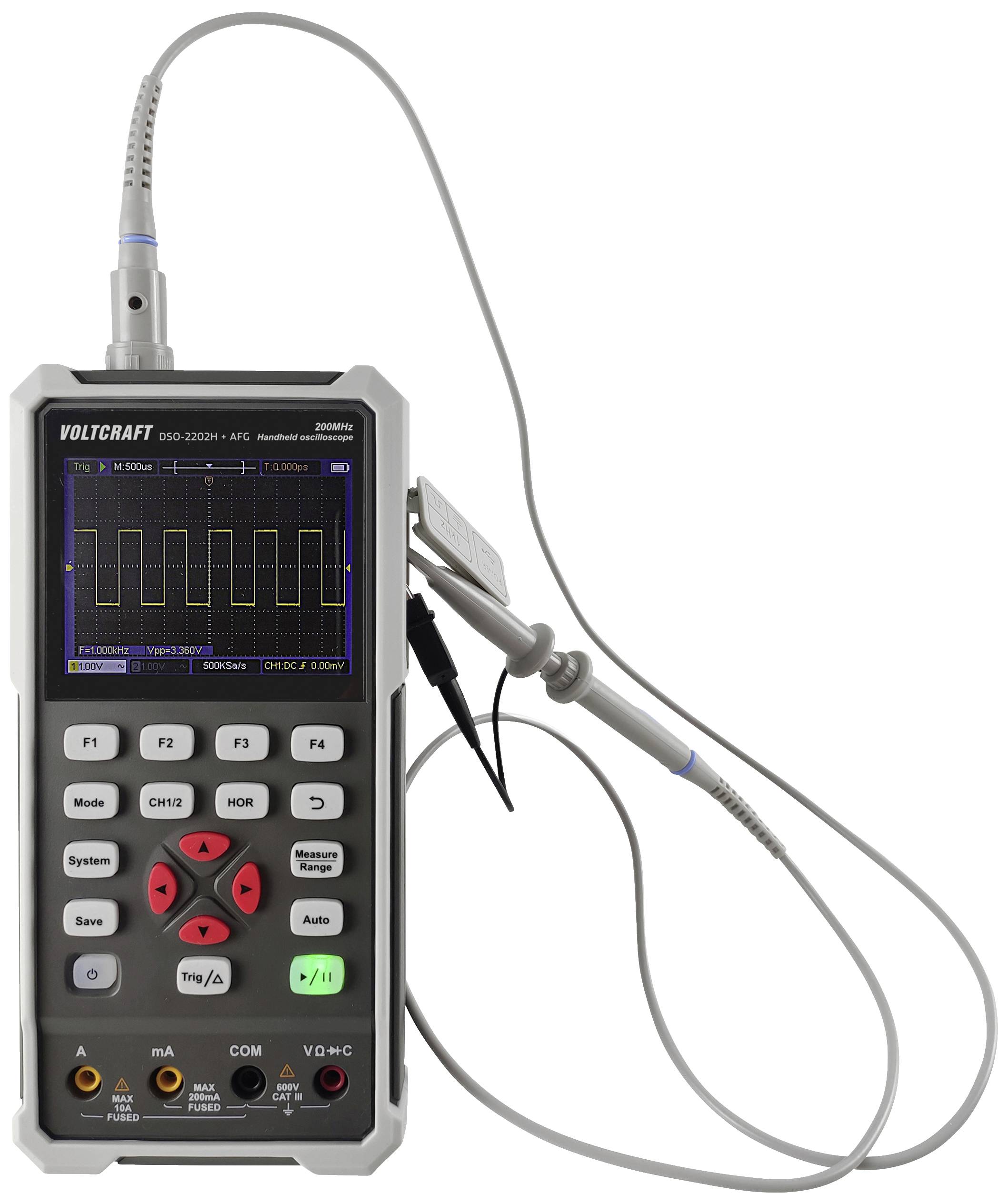

Et bærbart oscilloskop måler elektriske signaler. Displayet viser en firkantbølgeform. Enheden har forskellige funktionstaster.

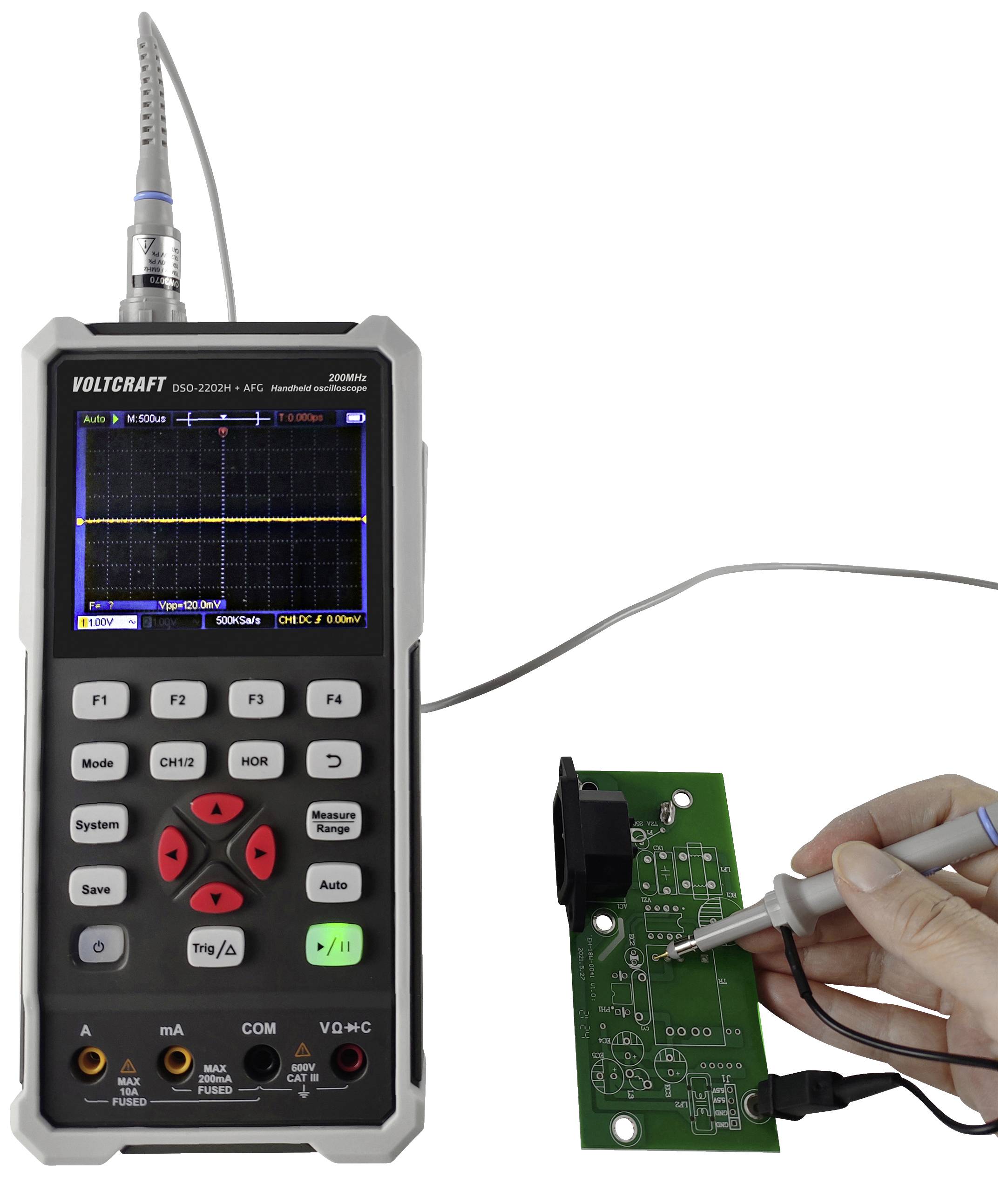

Et hånd-oscilloskop måler spændingsværdier på et grønt printpanel. Skærmen viser et oscilloskop-diagram.

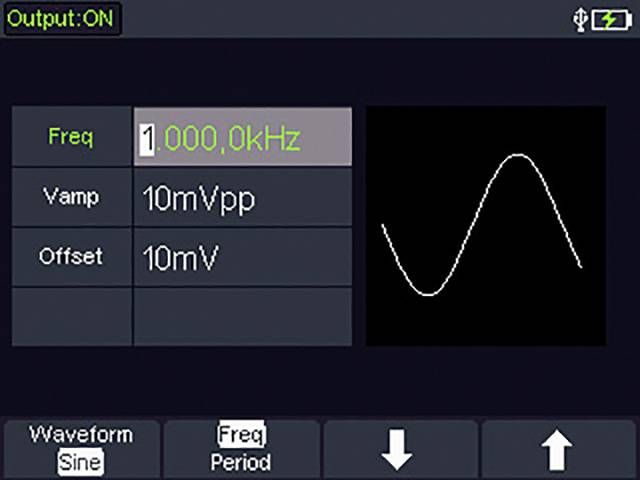

Billede af et oscilloskop-display, der viser en sinusbølge ved 1000,0 kHz med en amplitude på 10 Vpp og et offset på 10 mV.

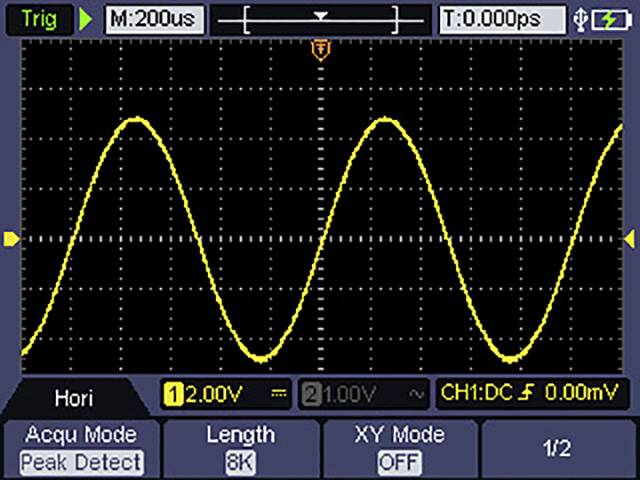

Oscilloskopets display viser en sinusformet bølge.

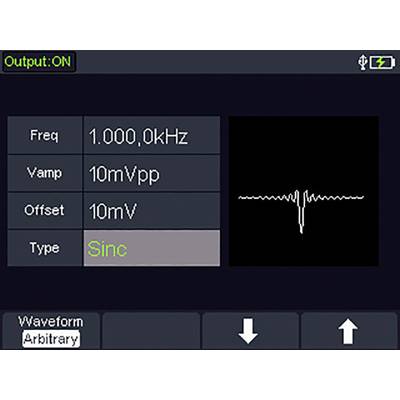

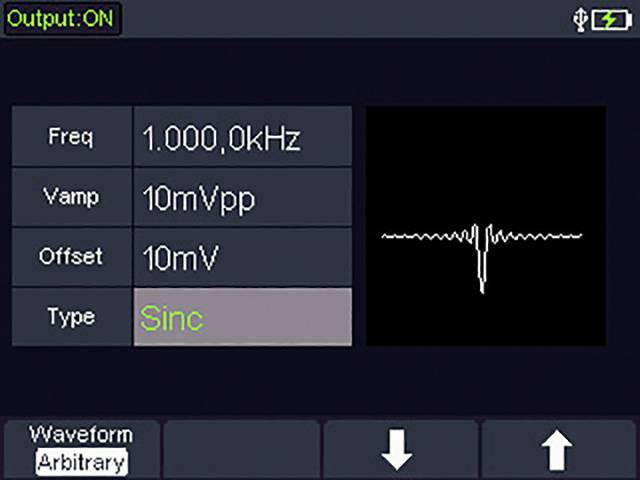

'Output: TIL'. Visning på frekvensgenerator: Frekv. 1.000,0 kHz, Vamp 10 mVpp, Offset 10 mV, Type 'Sinc'. Rektangulær bølgeformsgrafik til højre.

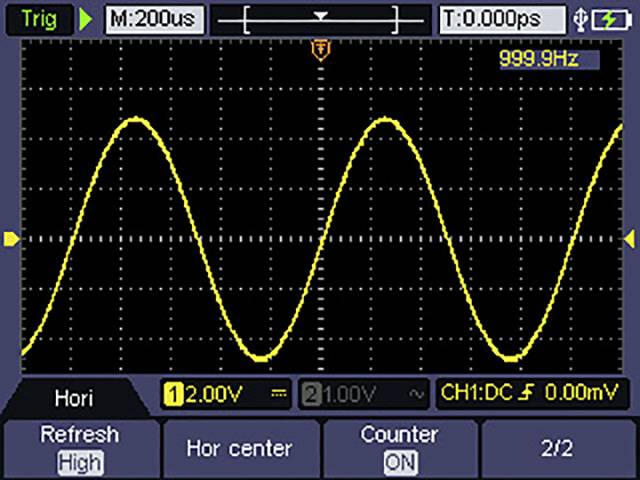

Oscilloskopskærmen viser en gul sinuskurve med en frekvens på 999,9 Hz og en spænding på 12,00 V på kanal 1.

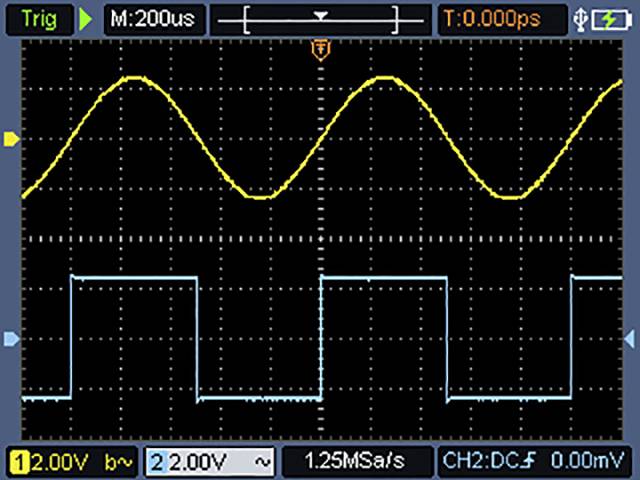

Oscilloskopskærm viser to bølgeformer: øverste gule sinusbølge og nederste blå firkantbølge. Akserne viser spændinger.

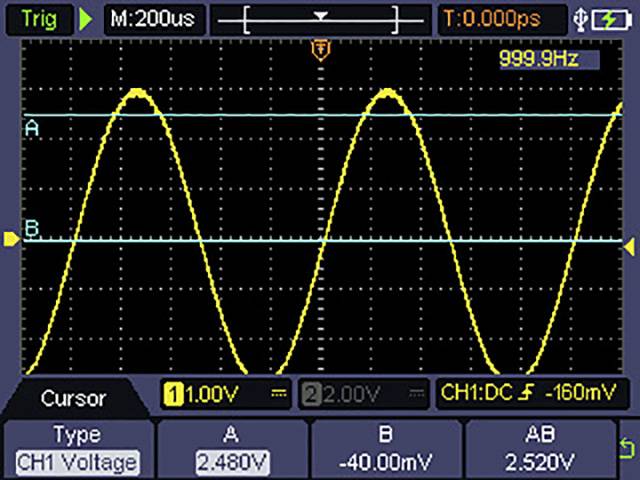

Et oscilloskop viser en gul sinuskurve ved 999,9 Hz. Måleværdier: 2,480 V spænding, horisontale og vertikale akser med markeringer.

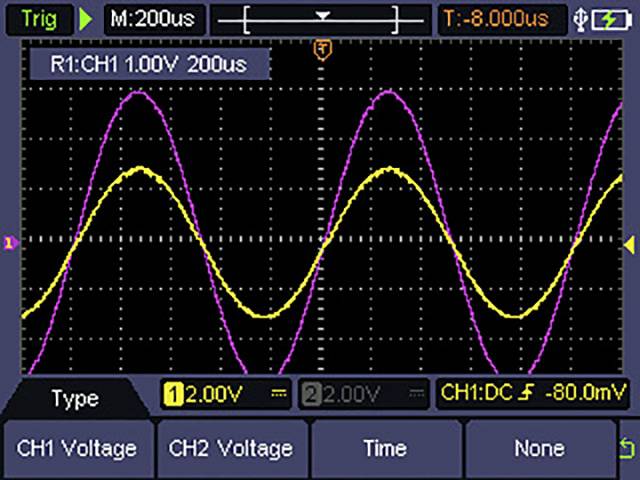

Et oscilloskop viser to sinusbølger. Den gule linje har en amplitude på 1,00V, den pink linje ligeledes. Y-aksen viser spænding, X-aksen viser tid.

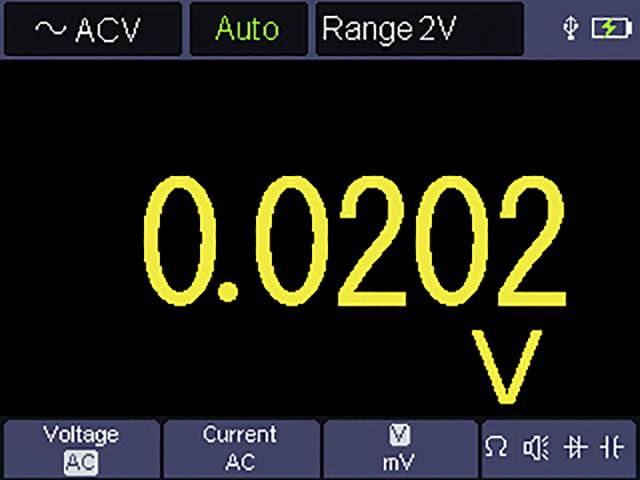

Digitalt voltmeter viser måleværdi: 0,0202 Volt inden for vekselspændingsområdet på 2V. Automatisk tilstand aktiveret.

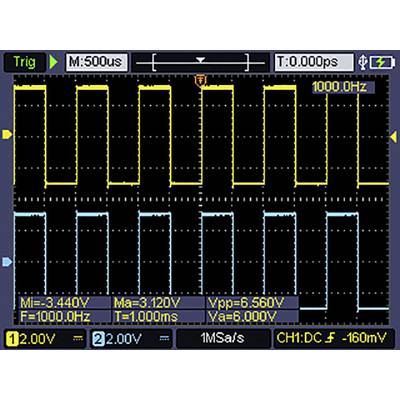

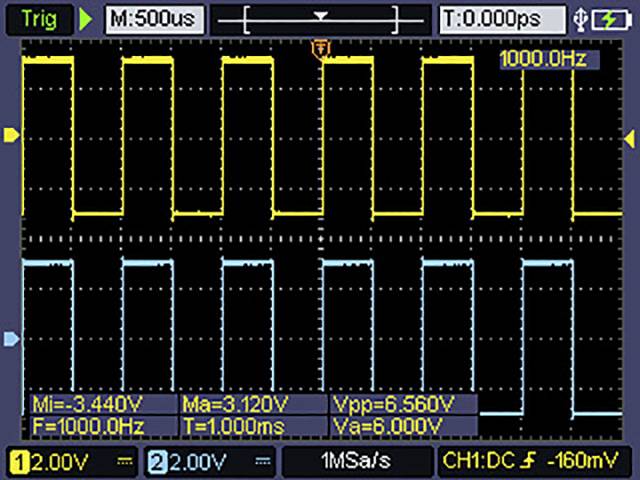

'Oscilloskop-display med to bølgeformer. Øvre bølge: 1000,0 Hz, nedre bølgeform. Parametre: Vpp=6,560 V, T=1,000 ms.'

En hånd holder en bærbar måleenhed med skærm og tastatur, som bruges til at måle elektriske strømme.

1/23

Vigtig information

Datablad (PDF)

Hurtig levering man. 21. sept.

128 stk.

Antal

stk.

Total (2.792,00 kr. / stk.r)

2.792,00 kr.

ekskl. moms

Gratis fragt

Rapporter juridiske bekymringer

Højdepunkter og detaljer

DSO-2202H + AFG digitalt oscilloskop 3 i 1

3-i-1-oscilloskop, multimeter og bølgeformsgenerator
8,89 cm (3,5") LCD-farvedisplay (320 x 240 pixel)
USB type-C® interface

Tekniske specifikationer

Maks. 10.000 wfms/s

Produkttype: Håndholdt oscilloskop

Båndbredde: 200 MHz

Samplingrate/kanal: 1 GSa/s

Display: Farve LCD

Opløsning: 8 Bit

Skærmstørrelse: 8.89 cm

Oscilloskop-specifikationer: Håndholdt enhed

Tidsbasis: 2 ns/div - 1000 s/div

Antal analoge indgange max.: 2

: Fabriksstandard

Målekategori: CAT II 400 V

Vertikal afbøjning: 10 mV/div-10 V/div

Indgangsimpedans: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Indgangskobling: DC, AC, Ground

Indgangsspænding: 400 V (DC + AC, peak, 1 MΩ indgangsimpedans)

Spændingsforsyning: USB-C® (ext.), 2x 18650 (int.)

Dim.: (L x B x H) 198 x 38 x 96 mm

Vægt: 0.6 kg

Bredde: 38 mm

H: 96 mm

L: 198 mm

Interfaces: USB-Device

Hukommelsesdybde/kanal: 8 kpts

Type: DSO-2202H + AFG

Emballage uden plast: Emballage uden plastic

Dokumenter og downloads

Datablad

Datablad 2687724 VOLTCRAFT DSO-2202H + AFG Håndholdt oscilloskop 200 MHz 2-kanals 1 GSa/s 8 kpts 8 Bit Håndholdt enhed 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2687724 VOLTCRAFT DSO-2202H + AFG Håndholdt oscilloskop 200 MHz 2-kanals 1 GSa/s 8 kpts 8 Bit Håndholdt enhed 1 stk

Betingelser for garanti

Betingelser for garanti 2687724 VOLTCRAFT DSO-2202H + AFG Håndholdt oscilloskop 200 MHz 2-kanals 1 GSa/s 8 kpts 8 Bit Håndholdt enhed 1 stk

Download

Download 2687724 VOLTCRAFT DSO-2202H + AFG Håndholdt oscilloskop 200 MHz 2-kanals 1 GSa/s 8 kpts 8 Bit Håndholdt enhed 1 stk

Beskrivelse

VOLTCRAFT VOLTCRAFT DSO-2202H + AFG digital-oscilloskop 3 i 1 imponerer med en båndbredde på 200 MHz, 2 kanaler og et 8,89 cm LCD-farvedisplay. Den maksimale afsøgningshastighed er 1 GS/s, optagekapaciteten er 8 K. VOLTCRAFT digital-oscilloskopet arbejder med 8 bit vertikal opløsning. USB-tilslutningen er samtidig egnet til lagring af data.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Oscilloskop
200 MHz båndbredde, 2 kanaler
Maks. 1 GSa/s optagelseshastighed
Max 8K optagelseslængde
8-bit vertikal opløsning
Multimeter
CAT III 1000 V
20.000 tællinger
Auto-område
TRMS
Måletype - spænding, strøm, modstand, kapacitet, til/fra, diode
Bølgeformgenerator
Max 25 MHz frekvensudgang, 1 kanal
Maks. 125 MSA/s optagelseshastighed
0,1 Hz frekvensopløsning
14-bit vertikal opløsning
8K bølgeformslængde

Inkluderet i leveringen

Oscilloskop
Målespids
Justeringsværktøj til sonde
USB-kabel
Bæretaske
2 x BNC på ledning med krokodillenæb
1 x par multimetermåleledninger (rød og sort)
Software og engelsk vejledning på CD
Kortfattet vejledning
Sikkerhedshenvisningsdokument
