Theben 1790008 Timer til DIN-skinne analog Døgnur IP20

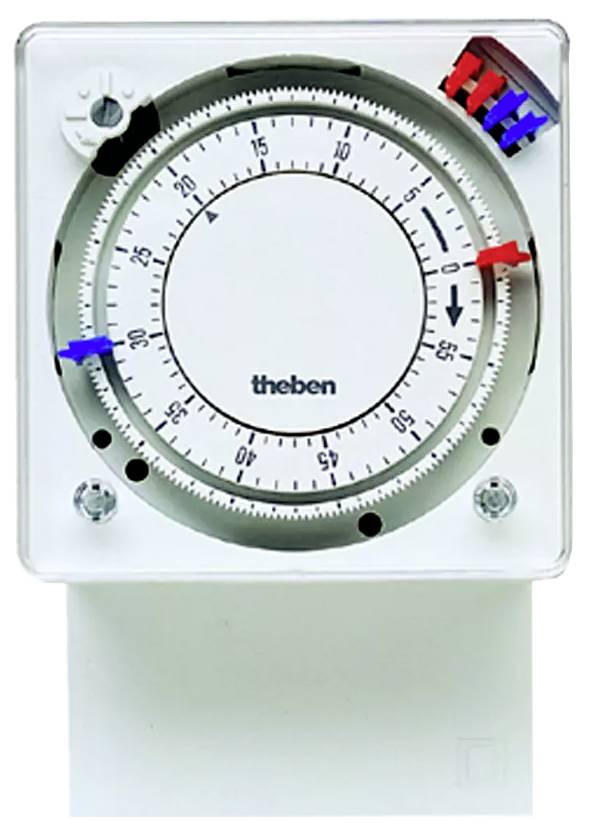

En mekanisk tidsrelæ-timer. Markeringer i timer og minutter med røde og blå knapper til indstilling af skiftetider.

En mekanisk tidsrelæ-timer. Markeringer i timer og minutter med røde og blå knapper til indstilling af skiftetider.

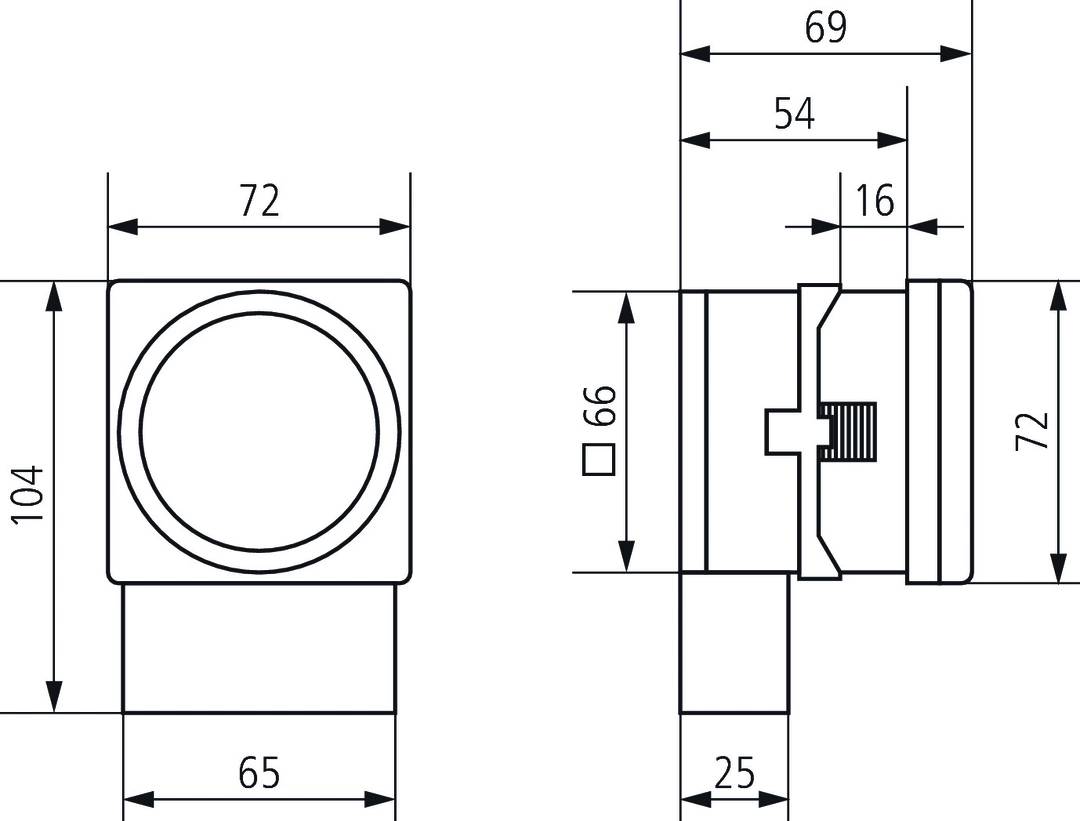

Teknisk tegning: Tværsnit af en mekanisk komponent med dimensioner i millimeter, herunder bredde 72 mm, højde 66 mm.

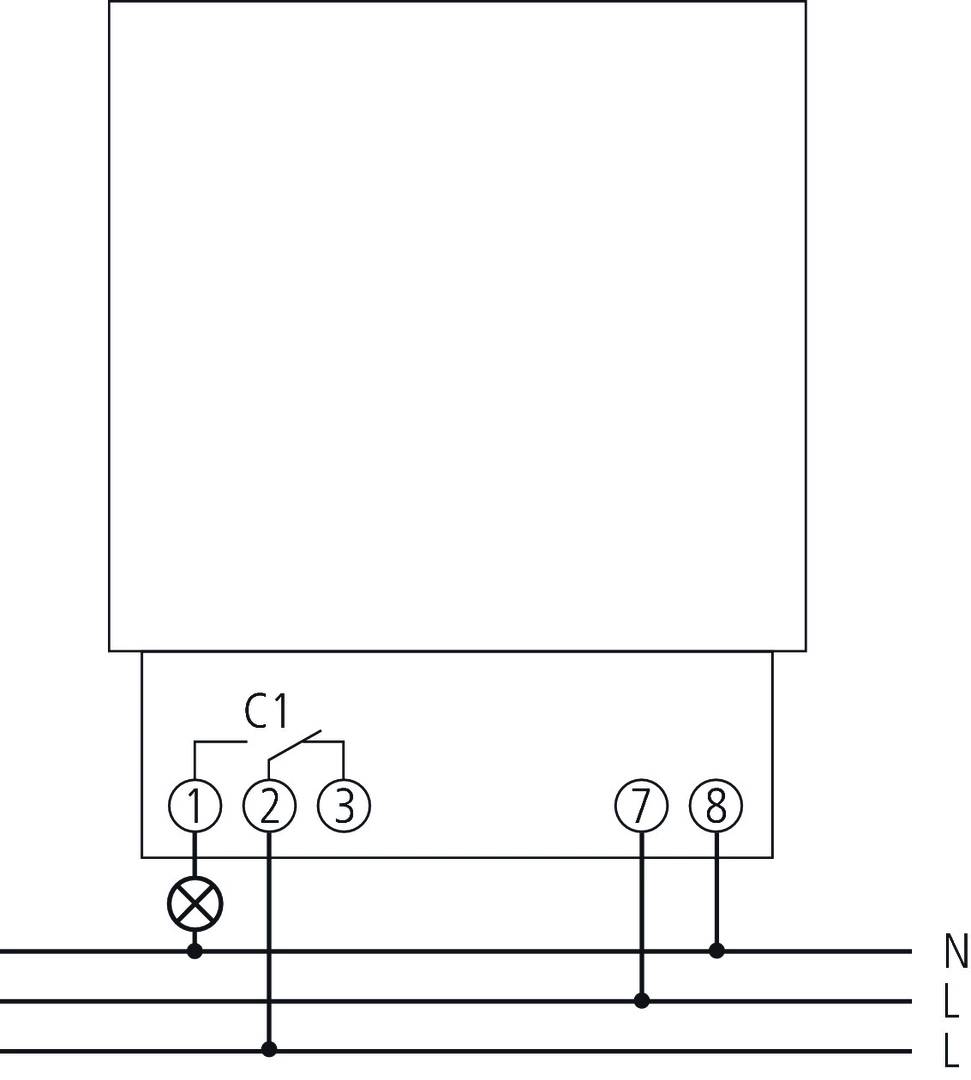

Principdiagram for et elektrisk system med otte tilslutninger, herunder C1, L og N. Viser forbindelser og komponentplacering.

1/3

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Timer til DIN-skinne

Type: analog

Koblingscyklus: Døgnur

Anvendelsessted: Indendør

: IP20

Brydestrøm (max.): 10 A

Producentfarve: Hvid

Bredde: 72 mm

H: 104 mm

D: 69 mm

Dim.: (B x H x T) 72 x 104 x 69 mm

: Panel mounting 72x72 mm

: 72

: 104 mm

: 69 mm

: Change-over contact

: AC

: IP20

UKCA: Ikke relevant

Dokumenter og downloads

Datablad

Datablad 3357656 Theben 1790008 Timer til DIN-skinne analog Døgnur IP20

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3357656 Theben 1790008 Timer til DIN-skinne analog Døgnur IP20
