Name: Telegärtner 100024632 100024632 SMA-stikforbindelse Stik, vinklet 50 Ω 1 stk
Brand: Telegärtner
SKU: 1366267
Availability: BackOrder

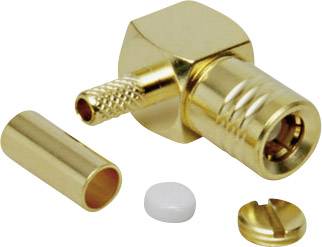

Forgyldt vinkel-koaksialstik, bestående af en hovedstikdel og et aftagelig cylindrisk låg, på hvid baggrund.

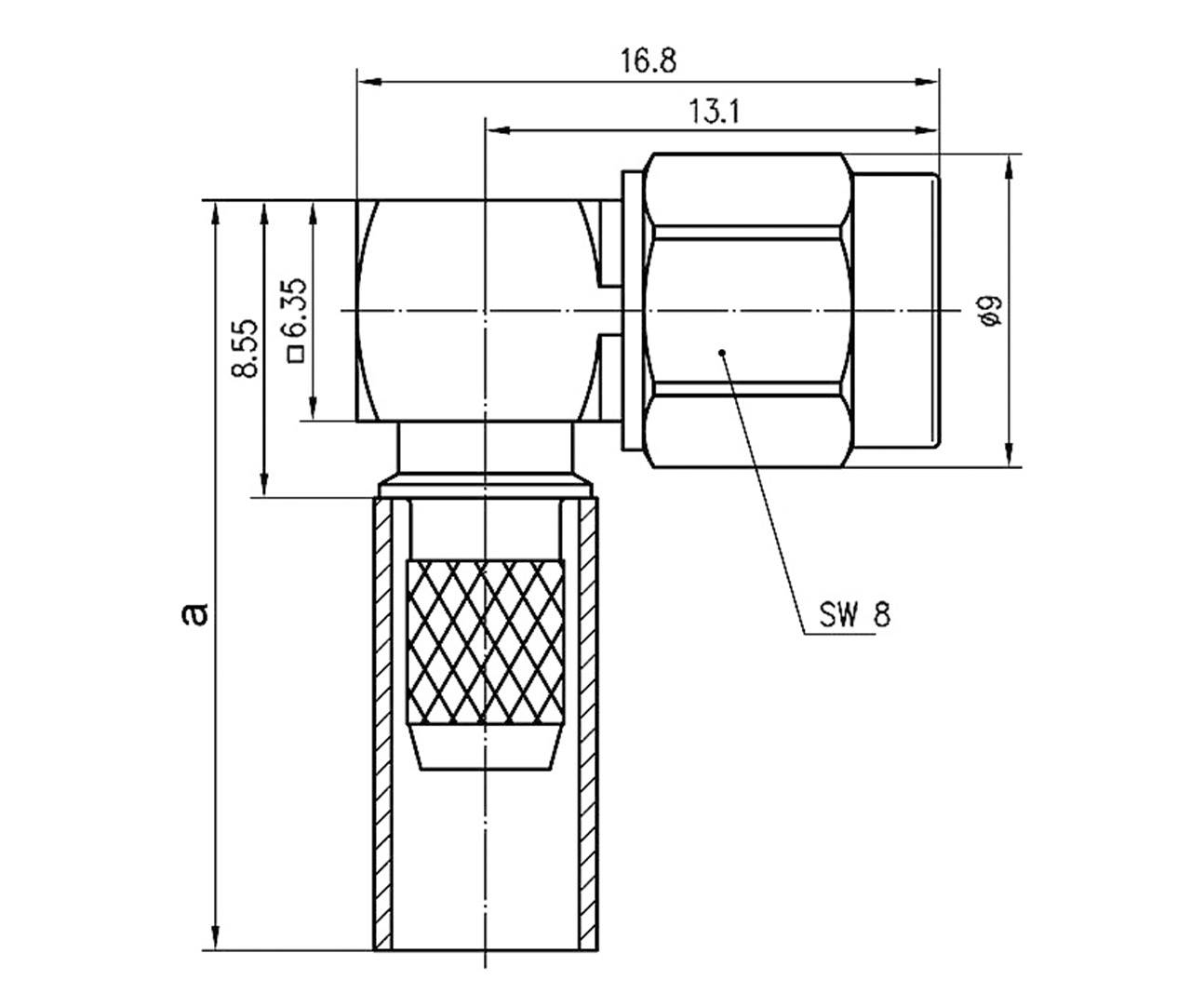

Teknisk tegning af en vinkeladapter med indvendigt gevind. Mål i millimeter: Samlet længde 16,8, diameter 9. Nøglevidde SW 8.

1/2

Lignende billede

Kabelgruppe

RG 178 U

Produkttype

SMA-stikforbindelse

Konstruktion

Stik, vinklet

Impedans

50 Ω

Tilslutning

Crimp

Datablad (PDF)

Ukendt leveringstid

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (71,20 kr. / stk.r)

71,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

SMA-stik

Stikforbindelsen betegnelse er defineret af formen af den indre leder.

Vigtig information

Vejledning til

Kabelkonfektion

Tekniske specifikationer

Kabelgruppe: RG 178 U

Produkttype: SMA-stikforbindelse

Konstruktion: Stik, vinklet

Impedans: 50 Ω

Tilslutning: Crimp

Indhold: 1 stk

Kabel-Ø: 1.90 mm

Chassismateriale: Messing forgyldt

Produc.-delnr.: 100024632

Isoleringsmateriale: PTFE

Kontaktmateriale: Messing forgyldt

RoHS-godkendt: Ja

Temperaturområde: -55 - +155 °C

Type: 100024632

Lukningstype: Skrue

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Kabelgruppe

Tilslutning

Konstruktion

Kabel-Ø

Telegärtner 100024632 100024632 SMA-stikforbindelse Stik, vinklet 50 Ω 1 stk

Artikel nr.:1366267

Ukendt leveringstid

Conrad Electronic

denne artikel

RG 178 U

Crimp

Stik, vinklet

1.90 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

71,20 kr.^*

Telegärtner 100024597 100024597 SMA-stikforbindelse Stik, lige 50 Ω 1 stk

Artikel nr.:1366181

Hurtig levering tirs. 20. okt.

17 stk.Conrad Electronic

RG 316/U

Crimp

Stik, lige

2.70 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

17,52 kr.^*

Telegärtner 100024606 100024606 SMA-stikforbindelse Stik, lige 50 Ω 1 stk

Artikel nr.:1366206

Hurtig levering tirs. 20. okt.

38 stk.Conrad Electronic

RG 58 C/U

Crimp

Stik, lige

4.95 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

44,00 kr.^*

Telegärtner 100024619 100024619 SMA-stikforbindelse Stik, lige 50 Ω 1 stk

Artikel nr.:1366729

Hurtig levering tirs. 20. okt.

875 stk.Conrad Electronic

UT 85

Lodning

Stik, lige

2.20 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

55,20 kr.^*

Telegärtner 100024621 100024621 SMA-stikforbindelse Stik, lige 50 Ω 1 stk

Artikel nr.:1366848

Hurtig levering tirs. 20. okt.

101 stk.Conrad Electronic

UT 141

Lodning

Stik, lige

3.50 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

55,20 kr.^*

Telegärtner 100024623 100024623 SMA-stikforbindelse Stik, vinklet 50 Ω 1 stk

Artikel nr.:1366432

Ukendt leveringstid

Conrad Electronic

UT 85

Lodning

Stik, vinklet

2.20 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

68,00 kr.^*

Telegärtner 100024628 100024628 SMA-stikforbindelse Stik, indbygning 50 Ω 1 stk Piece

Artikel nr.:1365952

Hurtig levering tirs. 20. okt.

3 stk.Conrad Electronic

Lodning

Stik, indbygning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

191,20 kr.^*

Telegärtner 100024635 100024635 SMA-stikforbindelse Stik, lige 50 Ω 1 stk

Artikel nr.:1090937

Ukendt leveringstid

Conrad Electronic

H155

Crimp

Stik, lige

5.90 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

79,20 kr.^*

Telegärtner 100024637 100024637 SMA-stikforbindelse Stik, lige 50 Ω 1 stk

Artikel nr.:1366849

Hurtig levering tirs. 20. okt.

76 stk.Conrad Electronic

1.4/3.8AF

Crimp

Stik, lige

5.90 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

60,00 kr.^*

Telegärtner 100024639 100024639 SMA-stikforbindelse Stik, lige 50 Ω 1 stk

Artikel nr.:1366780

Hurtig levering tirs. 20. okt.

52 stk.Conrad Electronic

Aircell 5

Crimp

Stik, lige

4.95 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

95,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 1366267 Telegärtner 100024632 100024632 SMA-stikforbindelse Stik, vinklet 50 Ω 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1366267 Telegärtner 100024632 100024632 SMA-stikforbindelse Stik, vinklet 50 Ω 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

SMA serien omfatter meget ofte brugt coax stik med gevind. De kan anvendes op til en frekvens på 18 GHz afhængig af model. Den karakteristiske impedans er 50 Ω. Connector stilarter er tilgængelige for fleksibel, semi-flex og halvstive kabler. Printpladen stikket på SMA serien fås som loddemetal eller et hul prespasning. Kabler er tilsluttet i henhold til design ved presning eller lodning. SMA-stik bruges blandt andet i den mobile, i satellitter og metrologi.
