Name: Tektronix TCP305A Strømtangsadapter Måleområde A/AC (område): 5 mA - 35.4 A Måleområde A/DC (område): 5 mA - 50 A
Brand: Tektronix
SKU: 1171299
Availability: BackOrder

Højdepunkter og detaljer

TCP305A probe DC / Wechelstrom, DC til 50 MHz, 50 A DC (TCPA300 forstærker påkrævet)

AC / DC målefunktioner AC / DC input kobling status indikator for drift status (fejl, demagnetization, sonde åben, overbelastning, ikke-kompatibelt sonde, forkert afsluttes)

Tekniske specifikationer

Båndbredde DC-50MHz
Stigetid<= 7 ns
Kabellængde 1,5m
50 A DC
50A impulsspids
DC-nøjagtighed (ved 23 °) + -1%
Mindste målbare strøm 5mA
OPLØSNING 50 A/V, 5 A/V.
Forbindelsestype A: Krokodillenæb
Kun til brug med isolerede tråde.

Åbningsområde til tangamperemeter: 3.8 mm

Produkttype: Strømtangsadapter

: Fabriksstandard

Måleområde A/AC min.: 5 mA

Måleområde A/AC max.: 35.4 A

Basisnøjagtighed: ±3 %

Måleområde A/DC min.: 5 mA

Måleområde A/DC max.: 50 A

Dim.: (L x B x H) 20 x 1.6 x 3.2 cm

Strømmåling: AC/DC

Vægt: 0.15 kg

Frekvens (max.): 50 MHz

Bredde: 1.6 cm

H: 3.2 cm

L: 20 cm

Dokumenter og downloads

Datablad

Datablad 1171299 Tektronix TCP305A Strømtangsadapter Måleområde A/AC (område): 5 mA - 35.4 A Måleområde A/DC (område): 5 mA - 50 A

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1171299 Tektronix TCP305A Strømtangsadapter Måleområde A/AC (område): 5 mA - 35.4 A Måleområde A/DC (område): 5 mA - 50 A

Overensstemmelseserklæring

Overensstemmelseserklæring 1171299 Tektronix TCP305A Strømtangsadapter Måleområde A/AC (område): 5 mA - 35.4 A Måleområde A/DC (område): 5 mA - 50 A

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Den TCP300- og TCP400 serie til AC / DC-strøm måling omfatter sofistikerede power målesystemer til nutidens krav inden for flowmåling. Ved tilslutning til Tektronix oscilloskoper med grænseflader TEKPROBE Level II, TekConnect (med TCA-BNC) eller TekVPI (med TPA-BNC) er flow målinger og beregninger enkelt og ligetil.

Version

Probe kabellængde 1,5 m.

Inkluderet i leveringen

AC / DC strøm sonde, instruktion, Probe Case, sporbar kalibrering

Tip

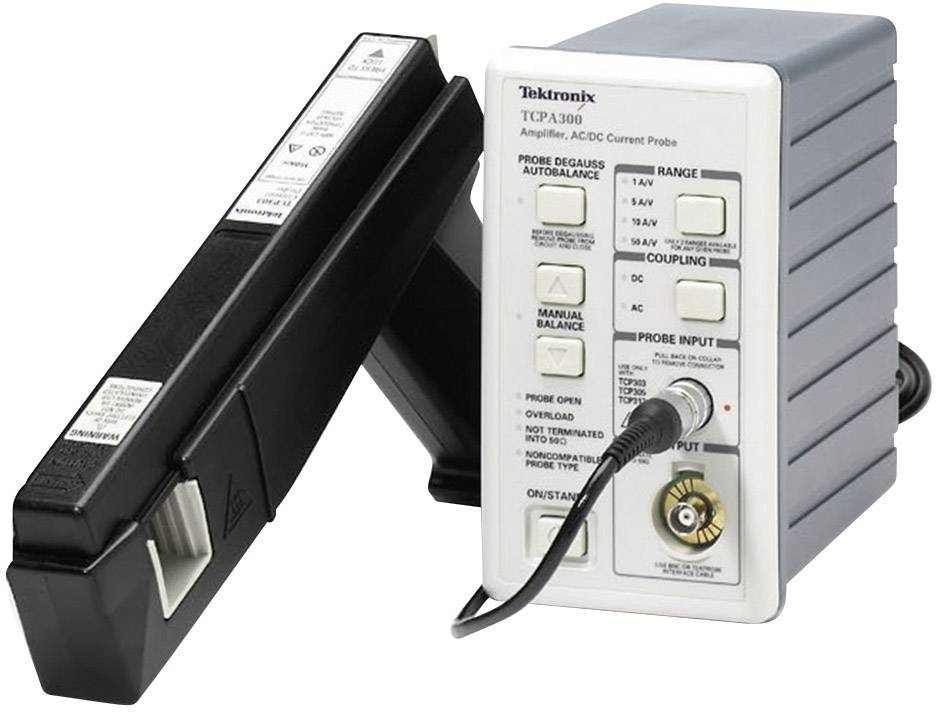

For at betjene Vertsärker TCPA300 er påkrævet. Medfølger ikke.

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Den TCP300- og TCP400 serie til AC / DC-strøm måling omfatter sofistikerede power målesystemer til nutidens krav inden for flowmåling. Ved tilslutning til Tektronix oscilloskoper med grænseflader TEKPROBE Level II, TekConnect (med TCA-BNC) eller TekVPI (med TPA-BNC) er flow målinger og beregninger enkelt og ligetil.
