StandexMeder Electronics SIL05-1A72-71DHR Reed-relæ 5 V/DC 0.5 A 10 W SIP-7

Sort elektronisk komponent mærket 'MEDER electronic SIL' med flere metalpins, vist på hvid baggrund.

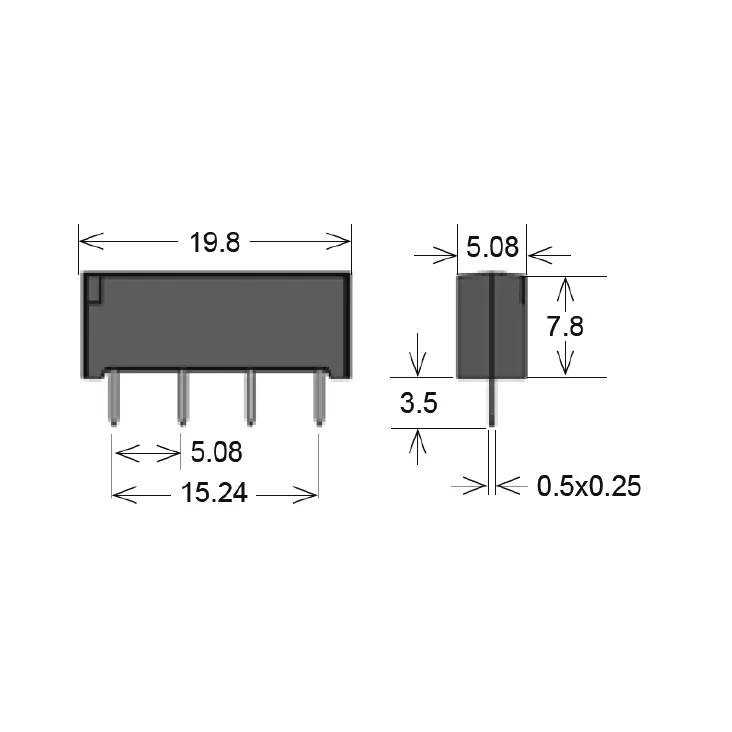

Dimensioneret tegning af en 4-bens elektronisk komponent med top- og sidevisninger med målene 19,8 mm bredt, 7,8 mm højt, 5,08 mm tykt og 0,5 x 0,25 mm ben.

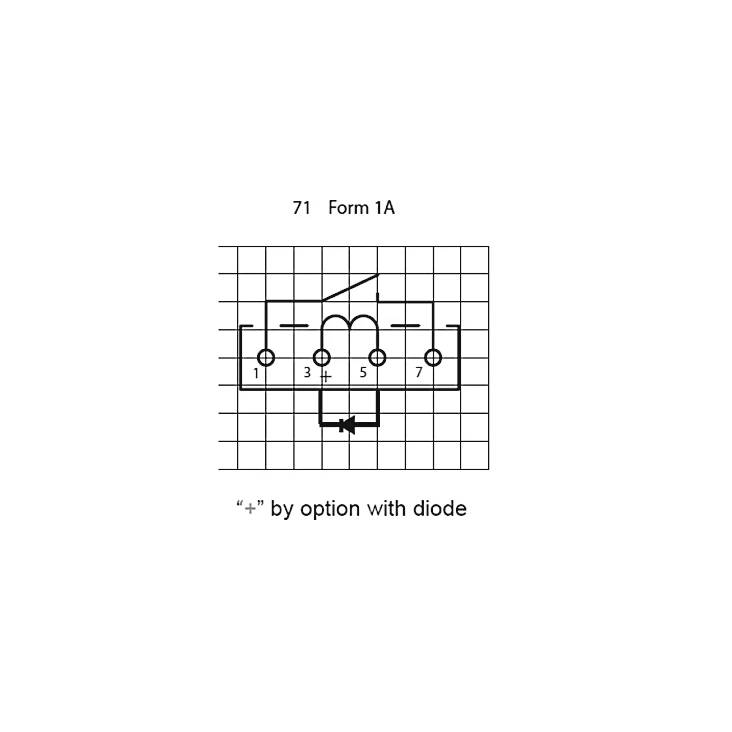

Elektrisk skematisk diagram mærket '71 Form 1A' viser et relæ med terminaler 1, 3, 5 og 7, en kontakt over det og en diode-mulighed mærket '+ efter valg med diode'.
1/3
Produkttype
Reed-relæ
Kabinet
SIP-7
Tilslutning
THT
Nominel spænding
5 V/DC
Koblingsspænding (max.)
200 V/DC
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Levering man. 9. nov.
50 stk.
Antal
Minimum ordrevolumen:: 25
Intervaller: 25
Total (46,90 kr. / stk.r)
46,90 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Reed-relæ

  • Høj spolemodstand
  • Dual-In-Line-IC-kompatibelt relæ
  • Kabinet: 19,8x5,08x7,8mm
  • med diode
  • OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

  • Kontakt: SPST-NO
  • Transportstrøm (kontakt): 1 A.
  • Kontaktmodstand 100 mOhm
  • Spolemodstand 500 ohm
  • Spoleeffekt: 50 mW
  • Tændspænding spole: 3.5 V
  • Affaldsspænding spole: 0.75 V
  • Reaktionstid 0.5 ms
  • Faldtid 0.1 ms
  • Isolationsmodstand: 10^10 GOhm
  • Vibrationsfasthed 20 g.
  • Loddetemperatur, maks.: 260°C / 5s
Produkttype

Reed-relæ

Type

SIL05-1A72-71DHR

Kabinet

SIP-7

Tilslutning

THT

Nominel spænding

5 V/DC

Koblingsspænding (max.)

200 V/DC

Brydestrøm (max.)

0.5 A

Maks. afbryderstyrke

10 W

L

19.8 mm

Bredde

5.1 mm

H

7.8 mm

Dim.

(L x B x H) 19.8 x 5.1 x 7.8 mm

RoHS-godkendt

Ja

Driftstemperatur

70 °C

Vægt

2.2 g

Dokumenter og downloads

Datablad

Datablad 3846245 StandexMeder Electronics SIL05-1A72-71DHR Reed-relæ 5 V/DC 0.5 A 10 W SIP-7

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3846245 StandexMeder Electronics SIL05-1A72-71DHR Reed-relæ 5 V/DC 0.5 A 10 W SIP-7
