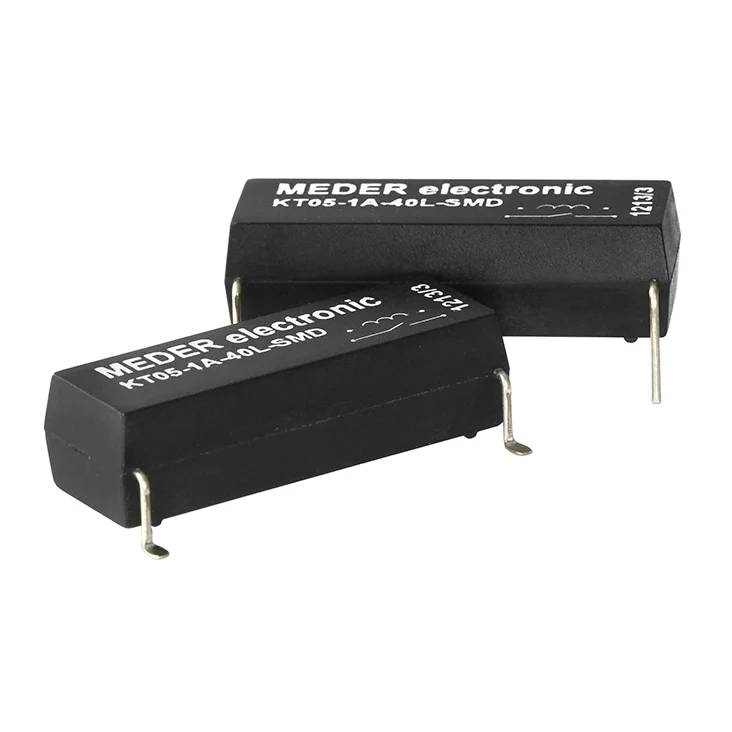

StandexMeder Electronics KT24-1A-40L-SMD Reed-relæ 24 V/DC 1 A 100 W

To sorte Meder elektronik KTO5-A40-L-SMD sensormoduler med metalbenstik, vist på hvid baggrund.
Teknisk dimensionstegning af en lille elektronisk komponent, der viser top- og sidevisninger med målinger i millimeter, herunder samlet længde 30,20 max og bredde 10,20 max.
Diagram af to elektriske skematiske symboler: øverst en serie på tre buede afbrydere forbundet af linje, nederst en åben afbryder med en skrå bevægelig kontakt mellem terminaler.
1/3
Produkttype
Reed-relæ
Tilslutning
SMD
Nominel spænding
24 V/DC
Koblingsspænding (max.)
1000 V/DC
Brydestrøm (max.)
1 A
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Levering man. 9. nov.
55 stk.
Antal
Minimum ordrevolumen:: 5
Intervaller: 5
Total (119,00 kr. / stk.r)
119,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Reed-relæ

  • Højspændingsrelæ
  • Stor gennemslagsstyrke
  • AEC-Q200 certificeret
  • OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

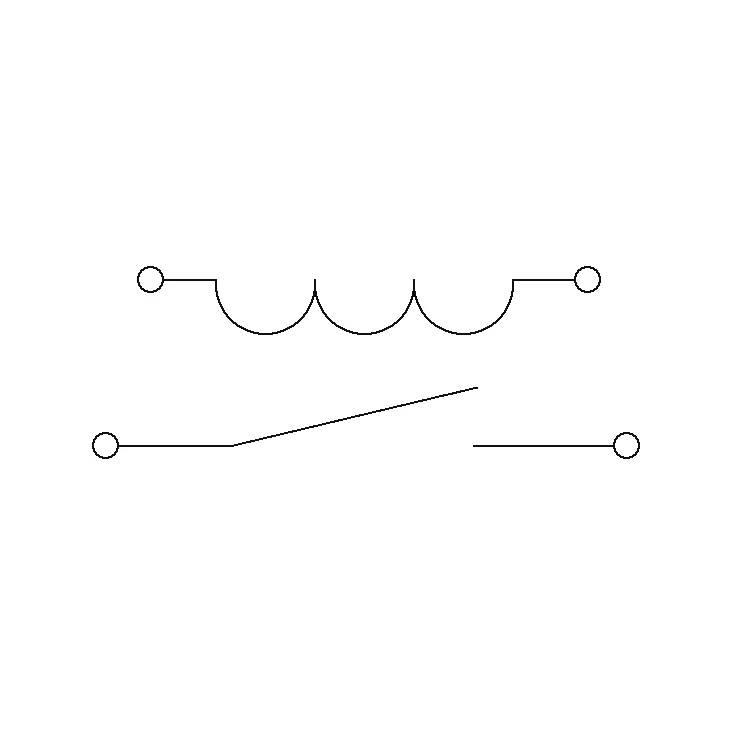

  • Kontakt: SPST-NO
  • Transportstrøm (kontakt) 2,5 A.
  • Kontaktmodstand 150 mOhm
  • Spolemodstand 1800 ohm
  • Spoleeffekt: 320 mW
  • Tændspænding spole: 16 V
  • Affaldsspænding spole: 2.9 V
  • Reaktionstid 1.1 ms
  • Faldtid 0.1 ms
  • Isolationsmodstand 1000 Gohm
  • Vibrationsfasthed 20 g.
  • Loddetemperatur, maks.: 260°C / 5s
  • Driftsspænding spole maks.: 30 V
Produkttype

Reed-relæ

Type

KT24-1A-40L-SMD

Tilslutning

SMD

Nominel spænding

24 V/DC

Koblingsspænding (max.)

1000 V/DC

Brydestrøm (max.)

1 A

Maks. afbryderstyrke

100 W

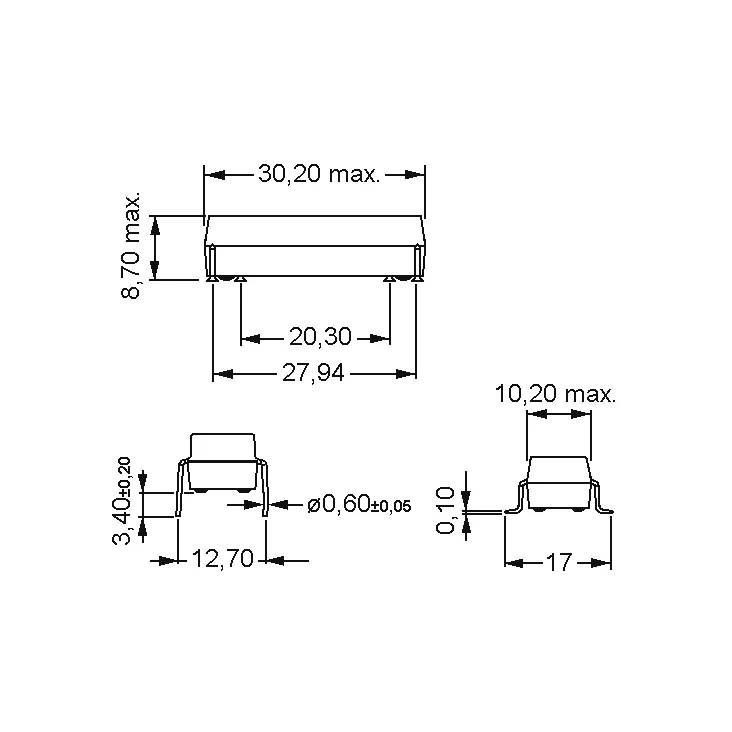

L

30.2 mm

Bredde

10.2 mm

H

8.7 mm

Dim.

(L x B x H) 30.2 x 10.2 x 8.7 mm

RoHS-godkendt

Ja

Driftstemperatur

-40 - 100 °C

Vægt

7.3 g

Dokumenter og downloads

Datablad

Datablad 3846183 StandexMeder Electronics KT24-1A-40L-SMD Reed-relæ 24 V/DC 1 A 100 W

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3846183 StandexMeder Electronics KT24-1A-40L-SMD Reed-relæ 24 V/DC 1 A 100 W
