StandexMeder Electronics HM24-1B69-06 Reed-relæ 24 V/DC 3 A 50 W

To grå Stondex MEDER elektroniske relæmoduler med blå ledninger tilsluttet, vist på en hvid baggrund.

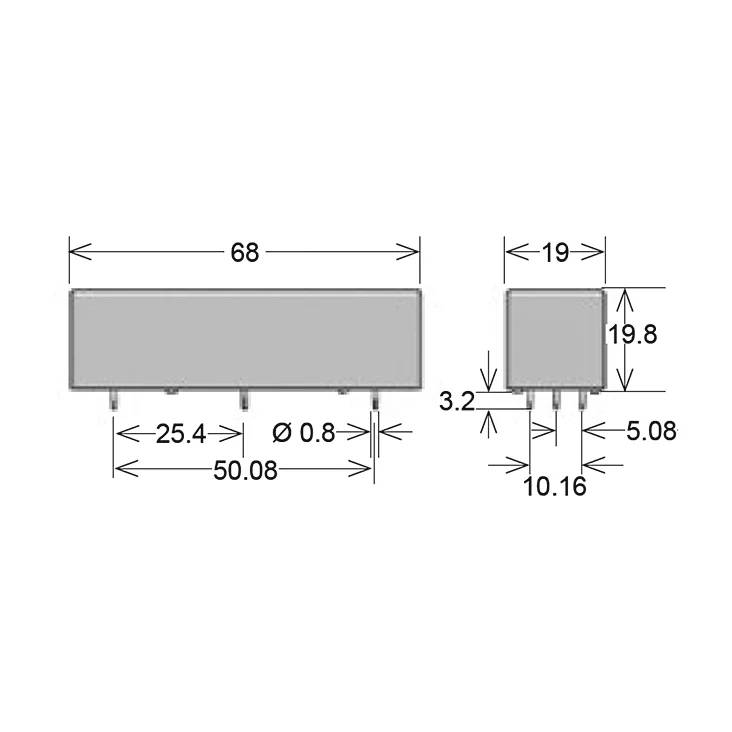

Dimensionelytegning af en rektangulær elektronisk komponent, der viser den samlede størrelse på 68 gange 19 gange 19,8 mm, med målinger af blyafsstand og stiftdiameter.
1/2
Produkttype
Reed-relæ
Tilslutning
THT
Nominel spænding
24 V/DC
Koblingsspænding (max.)
7500 V/DC
Brydestrøm (max.)
3 A
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Levering man. 9. nov.
21 stk.
Antal
Total (650,00 kr. / stk.r)
650,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Reed-relæ

  • Højspændingsrelæ
  • Kompakt design
  • Hus:
  • 68x19x19,8 mm
  • OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

  • Kontakt: SPST
  • Transportstrøm (kontakt) 5 A.
  • Kontaktmodstand 150 mOhm
  • Spolemodstand 1000 ohm
  • Spoleeffekt: 576 mW
  • Tændspænding spole: 18 V
  • Affaldsspænding spole: 2 V
  • Reaktionstid 3 ms
  • Faldtid 1.5 ms
  • Isolationsmodstand 1000 Gohm
  • Vibrationsfasthed 20 g.
  • Loddetemperatur, maks.: 260°C / 5s
Produkttype

Reed-relæ

Type

HM24-1B69-06

Tilslutning

THT

Nominel spænding

24 V/DC

Koblingsspænding (max.)

7500 V/DC

Brydestrøm (max.)

3 A

Maks. afbryderstyrke

50 W

L

68 mm

Bredde

19 mm

H

19.8 mm

Dim.

(L x B x H) 68 x 19 x 19.8 mm

RoHS-godkendt

Ja

Driftstemperatur

70 °C

Vægt

50 g

Dokumenter og downloads

Datablad

Datablad 3846157 StandexMeder Electronics HM24-1B69-06 Reed-relæ 24 V/DC 3 A 50 W

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3846157 StandexMeder Electronics HM24-1B69-06 Reed-relæ 24 V/DC 3 A 50 W
