StandexMeder Electronics HM24-1A69-150-UL Reed-relæ 24 V/DC 3 A 50 W

To elektromagnetiske relæmoduler fra Standex-Meder med grå kabinetter, trykte spole- og kontaktsymboler, et mærket HM24-1A69-02 og det andet HM12-1A69-150, vist med blå ledninger.

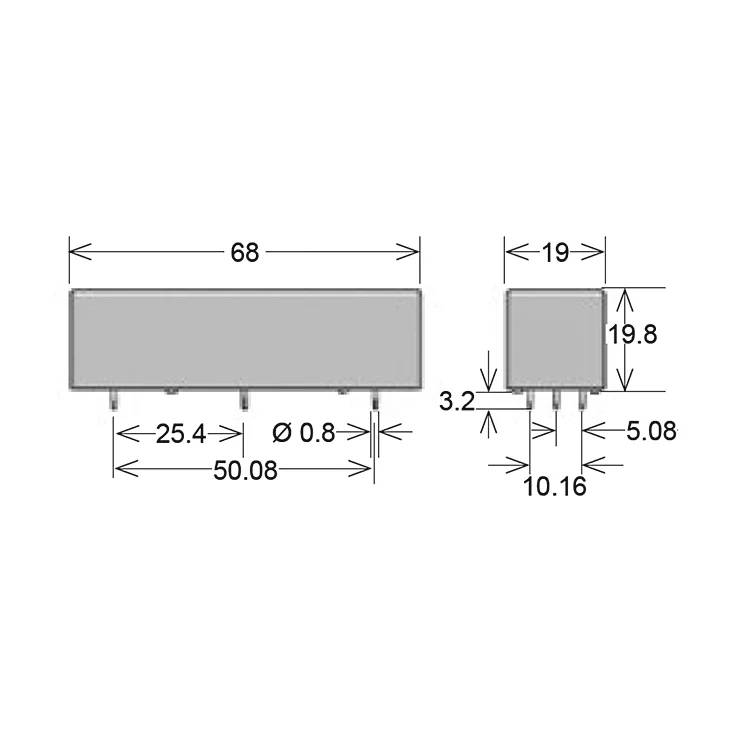

Dimensioneret teknisk tegning af en rektangulær elektronisk komponent med tre bundben, der viser den samlede størrelse 68 gange 19 gange 19,8 og målinger af benafstand i millimeter.
1/2
Produkttype
Reed-relæ
Tilslutning
THT
Nominel spænding
24 V/DC
Koblingsspænding (max.)
10000 V/DC
Brydestrøm (max.)
3 A
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Levering man. 9. nov.
3 stk.
Antal
Total (650,00 kr. / stk.r)
650,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Kun 3 stk. tilbage på lager
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Reed-relæ

  • Højspændingsrelæ
  • Kompakt design
  • Hus:
  • 68x19x19,8 mm
  • Med aksialt kabel
  • OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

  • Kontakt: SPST-NO
  • Transportstrøm (kontakt) 5 A.
  • Kontaktmodstand 150 mOhm
  • Spolemodstand 600 ohm
  • Spoleeffekt: 960 mW
  • Tændspænding spole: 18 V
  • Affaldsspænding spole: 2 V
  • Reaktionstid 3 ms
  • Faldtid 1.5 ms
  • Isolationsmodstand 1000 Gohm
  • Vibrationsfasthed 20 g.
  • Loddetemperatur, maks.: 260°C / 5s
Produkttype

Reed-relæ

Type

HM24-1A69-150-UL

Tilslutning

THT

Nominel spænding

24 V/DC

Koblingsspænding (max.)

10000 V/DC

Brydestrøm (max.)

3 A

Maks. afbryderstyrke

50 W

L

68 mm

Bredde

19 mm

H

19.8 mm

Dim.

(L x B x H) 68 x 19 x 19.8 mm

RoHS-godkendt

Ja

Driftstemperatur

70 °C

Vægt

50 g

Dokumenter og downloads

Datablad

Datablad 3846154 StandexMeder Electronics HM24-1A69-150-UL Reed-relæ 24 V/DC 3 A 50 W

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3846154 StandexMeder Electronics HM24-1A69-150-UL Reed-relæ 24 V/DC 3 A 50 W
