StandexMeder Electronics H24-1B83 Reed-relæ 24 V/DC 3 A 50 W

Hvid elektrisk komponent mærket 'Standex MEDER H24-1A69' med to metalfjederstifter på siden og to røde ledninger.

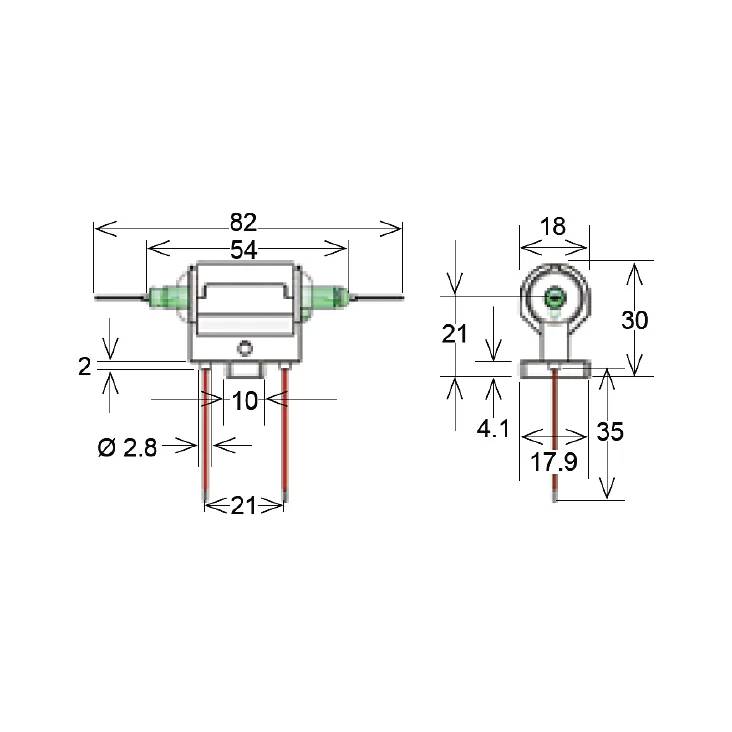

Dimensioneret teknisk tegning af en lille elektronisk komponent med to visninger, der viser samlet størrelse 82 x 30, kropbredde 54, huldiameter 2,8 og ledafstand 21 og 17,9.
1/2
Produkttype
Reed-relæ
Tilslutning
Kabel, åben ende
Nominel spænding
24 V/DC
Koblingsspænding (max.)
7500 V/DC
Brydestrøm (max.)
3 A
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Levering man. 9. nov.
7 stk.
Antal
Total (590,00 kr. / stk.r)
590,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Kun 7 stk. tilbage på lager
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Reed-relæ

  • Højspændingsrelæ
  • Åben ramme
  • M4-skruefastgørelse
  • OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

  • Kontakt: SPST
  • Transportstrøm (kontakt) 5 A.
  • Kontaktmodstand 150 mOhm
  • Spolemodstand 360 ohm
  • Spoleeffekt: 1600 mW
  • Tændspænding spole: 16.8 V
  • Affaldsspænding spole: 2 V
  • Reaktionstid 3 ms
  • Faldtid 1.5 ms
  • Isolationsmodstand 1000 Gohm
  • Vibrationsfasthed 20 g.
  • Loddetemperatur, maks.: 260°C / 5s
  • Spændingsstyrke (kontakt): 15 kV
Produkttype

Reed-relæ

Type

H24-1B83

Tilslutning

Kabel, åben ende

Nominel spænding

24 V/DC

Koblingsspænding (max.)

7500 V/DC

Brydestrøm (max.)

3 A

Maks. afbryderstyrke

50 W

L

54 mm

Bredde

18 mm

H

30 mm

Dim.

(L x B x H) 54 x 18 x 30 mm

RoHS-godkendt

Ja

Driftstemperatur

70 °C

Vægt

52.5 g

Dokumenter og downloads

Datablad

Datablad 3846342 StandexMeder Electronics H24-1B83 Reed-relæ 24 V/DC 3 A 50 W

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3846342 StandexMeder Electronics H24-1B83 Reed-relæ 24 V/DC 3 A 50 W
