StandexMeder Electronics CRR03-1B Reed-relæ 3 V/DC 0.5 A 10 W

Lille elektronisk overflademonteringskomponent med sort rektangulær top og hvid base markeret med gule terminaler på hvid baggrund.
Teknisk dimensionstegning af to rektangulære dele med topbredder 8,6 og 4,4 samt højde 3,55; sorte lodrette striber markerer nederste sektioner.

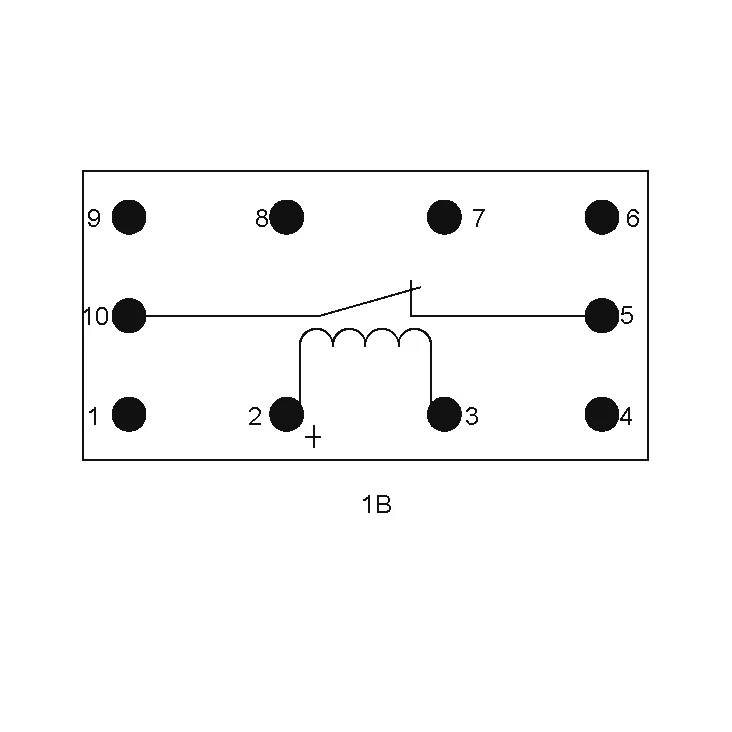

Ledningsdiagram af en 10-pins komponent mærket '1B', der viser nummererede pins og en spole-/kontaktforbindelse mellem pins 2, 3, 5 og 10.
1/3
Produkttype
Reed-relæ
Tilslutning
SMD
Nominel spænding
3 V/DC
Koblingsspænding (max.)
170 V/DC
Brydestrøm (max.)
0.5 A
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Levering man. 9. nov.
975 stk.
Antal
Minimum ordrevolumen:: 5
Intervaller: 5
Total (36,90 kr. / stk.r)
36,90 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Reed-relæ

  • Ultra-miniature-SMD-relæ til meget tæt bestykning
  • Høj isolationsmodstand op til 10.000 MOhm
  • Formet keramik- /duroplast-kabinet
  • UL-listet.
  • OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

  • Kontakt: SPST
  • Transportstrøm (kontakt) 0,5 A.
  • Kontaktmodstand 200 mOhm
  • Spolemodstand 70 ohm
  • Spoleeffekt: 129 mW
  • Tændspænding spole: 2.25 V
  • Affaldsspænding spole: 0.45 V
  • Reaktionstid 0.6 ms
  • Faldtid 0.1 ms
  • Isolationsmodstand: 1 Gohm
  • Vibrationsfasthed 20 g.
  • Loddetemperatur, maks.: 255°C / 5s
  • Spoleudførelse: Monostabil
  • Spændingsstyrke (kontakt): 0.21 kV
  • Driftsspænding spole maks.: 5 V
Produkttype

Reed-relæ

Type

CRR03-1B

Tilslutning

SMD

Nominel spænding

3 V/DC

Koblingsspænding (max.)

170 V/DC

Brydestrøm (max.)

0.5 A

Maks. afbryderstyrke

10 W

L

8.6 mm

Bredde

4.4 mm

H

6 mm

Dim.

(L x B x H) 8.6 x 4.4 x 6 mm

RoHS-godkendt

Ja

Driftstemperatur

-40 - 125 °C

Vægt

0.4 g

Dokumenter og downloads

Datablad

Datablad 3846323 StandexMeder Electronics CRR03-1B Reed-relæ 3 V/DC 0.5 A 10 W

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3846323 StandexMeder Electronics CRR03-1B Reed-relæ 3 V/DC 0.5 A 10 W
