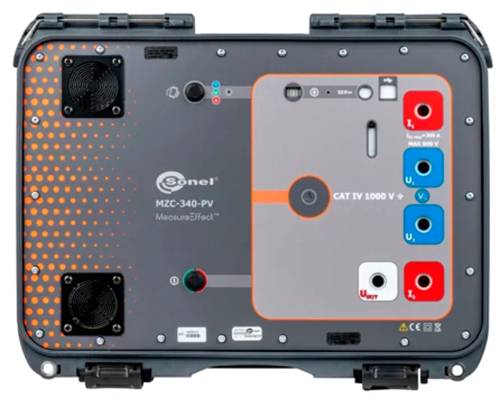

Sonel MZC-340-PV Højstrøms-impedans-tester
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
VDE-testudstyr
- Målinger af meget lille impedanssløjfe (opløsning 0,1 mΩ) med teststrøm på 130 A ved 230 V, maks.: 305 A ved 550 V AC og 250 A ved 900 V AC.
- Målinger i net med mærkespændinger på 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V 460/800 V (fra 200 V til 900 V) med frekvenser fra 45...65 Hz.
- Mulighed for måling i kortslutningskredsløbet L-L, L-PE, L-N.
- Der skelnes mellem fase- og fase-spænding ved beregningen af kortslutningsstrømmen.
- Målemetode 4p (4-leder), uden kalibrering af ledere (måling med maks. Strøm på 305 A).
- Modstands- (RS) og blindmodstandsmåling (XS).
Tekniske specifikationer
- Produkttype
Højstrøms-impedans-tester
Fabriksstandard
- Målekategori
CAT IV 1000 V
- Interfaces
WIFI
USB
- Dim.
(L x B x H) 236 x 429 x 328 mm
- Vægt
9 kg
IP20
IP67
- Måleområde (VDE)
Frekvens
Spænding
- DIN-Norm
DIN IEC 60364-6
- Bredde
429 mm
- H
328 mm
- L
236 mm
- Testprocedure
Automatisk
- Hukommelse
Ja
- Type
MZC-340-PV
- Specifikationer
Kan fjernstyres
Dokumenter og downloads
Datablad
Datablad 3763597 Sonel MZC-340-PV Højstrøms-impedans-tester
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3763597 Sonel MZC-340-PV Højstrøms-impedans-tester
Beskrivelse
Kan klare enhver udfordring
Ved bygning af mellemstore og store PV-anlæg vælger Planer, der er drevet af nødvendigheden af at sikre et så højt energiudbytte som muligt og en dermed forbundet maksimal forrentning, vekselrettere med en spænding på 1500 V DC / 800 V AC. Prøvningen af et sådant system skal omfatte både jævnstrøms- og jævnstrømssiden af PV-anlægget. Prøvningen af alle elektriske kredsløb skal udføres i overensstemmelse med kravene i IEC 60364-6-standarden.
Udgangsspændingen på 800 V AC, som ofte overstiger denne værdi under reelle forhold, er et stort problem for operatører og vedligeholdelseshold, da der ikke findes udstyr på markedet til at håndtere sådanne høje spændinger. til kontrol af, at anlægget opfylder betingelserne for beskyttelse mod elektrisk stød med hensyn til impdans ved kortslutning.
Sonel var den første virksomhed i verden, der stod over for udfordringen med at udvikle et loop impedans-måleapparat til driftsspændinger op til 900 V AC og målekategorien Cat IV 1000 V. Sådan opstod måleapparatet Sonel MZC-340-PV.
Markedslederen går ikke på kompromis
Energien, der frigives ved en netspænding på 800-900 V AC, kan udgøre en fare for målepersonalet. Derfor er MZC-340-PV kun fjernstyret.
Eksempel på anvendelse
Apparatet bruges til målinger i netværk med en nominel spænding på op til 900 V AC, hvor den forventede fejlstrøm kan nå over 100 kA, målt i henhold til en 61557.
På grund af disse parametre egner måleapparaterne sig perfekt til tests og målinger i vindmølleparker, jernbanenet og i anlæg, der overvåges af energiforsyningsselskaber.
Lette arbejdet ved hjælp af "Remote control"
Apparatet kan også fjernstyres – ved brug af en webbrowser – det kræver blot, at måleapparatet er logget på det samme WLAN-netværk som styreenheden. Når du har adgang til den virtuelle brugeroverflade i browseren, kan brugeren starte målingen fra en bekvem afstand og derefter læse resultaterne. På samme måde får den adgang til de gemte måleresultater.
Disse kan naturligvis også downloades på den klassiske måde, det vil sige via en USB-forbindelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
