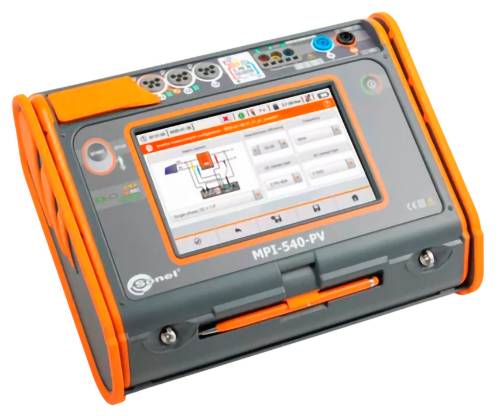

Sonel MPI-540 PV Installationstester

Automatisk Sikkerhedskontrol af anlæg
Apparatet giver mulighed for sikkerhedsgodkendelse af elektriske anlæg i bolig-, industri- og industribygninger. Målinger kan nemt automatiseres ved hjælp af:
• Test af fejlstrømsafbrydere i auto-tilstand,
• Automatiske forløb - dvs. frit konfigurerbar,
• Anvendelse af AutoISO-1000C adapter til kontrol af isolationsmodstanden fra 3-, 4- og 5-benet ledninger.

Overvågning af PV-anlæg
MPI-540-PV er et alsidigt og universelt måleapparat, der er udviklet specielt til kontrol af fotovoltaiske anlæg. Apparatet giver mulighed for fuldstændig kontrol af DC- og AC-siden i henhold til retningslinjerne i standard en 62446. Parametrene for fotovoltaik-anlægget omregnes automatisk af apparatet til referencebetingelserne STC (Standard Test Conditions). Ved måling af spænding, strøm og effekt på vekselretterens AC- og DC-side kan dennes virkningsgrad kontrolleres.
Softwaren Sonel ReportPlus gør det muligt at udarbejde en testrapport til solcelleanlæg med de måleresultater, der er gemt i måleapparatet.

3-faset effektanalysator
Apparatet er udstyret med en 3-faset effektanalysator med LIVE-tilstand og mulighed for at registrere elektriske netparametre som spænding, strøm, ydeevne, harmonisk og THD. Måleapparatet gør det muligt at aflæse udvalgte parametre og deres grafiske visning på displayet i realtid. Disse parametre måles og vises samtidigt på hukommelseskortet. I LIVE-tilstand kan brugeren vises:
• Spændings- og strømbølgeformer (oscilloskop),
• Spændings- og strøm-tidsområdeoptagelser,
• Phasagraph,
• Visning af flere parametre samtidigt i tabellarisk form,
• Spektrumph af strøm- og spændingsharmoniske.

Fremragende gengivelse.
Apparatet er udstyret med en farvet TFT LCD-touchscreen på 800 x 480 pixel og en diagonal på 7 tommer, hvilket muliggør en nem betjening og nem aflæsning af parametre og registrerede kurveformer. Denne skærmstørrelse gør det muligt at vise flere oplysninger på samme tid, som er tilgængelige på nuværende tidspunkt. Brugergrænsefladen kan nemt aflæses under alle lysforhold. Den medfølgende stift gør det også muligt at betjene med isolerende handsker.

Integreret hjælpemenu
Enheden er udstyret med integrerede hjælpemenuer med tilslutningsdiagrammer. Takket være disse kan du nemt og hurtigt kontrollere og sikre dig, hvordan du tilslutter enheden til et bestemt system afhængigt af typen af målingen.

Øget modstandsdygtighed
MPI-540 / MPI-540-PV-enheden er beregnet til brug under vanskelige omgivelsesbetingelser. Med det enestående IP51-hus er du beskyttet mod indtrængning af støv og vand. Det er desuden yderst robust over for mekaniske påvirkninger fra omgivelserne. Et specielt design af låget beskytter også displayet mod skader. På trods af apparatets design er den alligevel komfortabel at bruge og transportere.

Interfaces og software
Det er værd at fremhæve de mange kommunikationsgrænseflader og samarbejdet med ekstern software. Du kan nemt overføre måledata via USB-tilslutning, et udtagelig SD-hukommelseskort eller trådløs kommunikation (Bluetooth, Wi-Fi) til din computer. For at udarbejde en rapport om målinger til beskyttelse mod elektrisk stød, skal du bruge softwaren Sonel Reports Plus. Lagring af de downloadede data i de mest almindelige formater og udskrivning sker via den gratis software Sonel Reader. Den specielle, gratis Sonel Analysis-software anvendes til udlæsning og analyse af data fra effektanalysatoren.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
