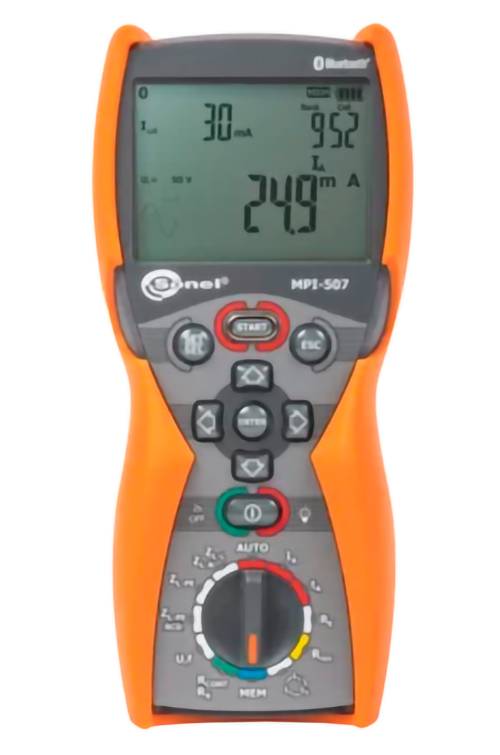

Sonel MPI-507 Installationstester
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
VDE-testudstyr
- Loop impedans-måling
- Måling af kortslutningssløjfeimpedans i forsyningsnet med nominelle spændinger: 220/380 V, 230/400 V, 240/415 V med frekvenser 45...65 Hz, driftsspændingsområde: 180...460 V.
- Visning af modstand R og blindmodstanden X på kortslutningssløjfen
- Loop impedans-måling med strøm på 15 mA uden udløsning af RCD-kontakt
- Maks. Teststrøm: 7,6 A (ved 230 V), 13,3 A (ved 400 V)
- Test af fejlstrømsafbrydere type AC, A.
- Måling af korttids-, forsinkelses- og selektive RCD'er med nominel differensstrømme på 10, 15, 30, 100, 300, 500 mA
- Måling af udløsningsstrømmen IA og aktiveringstiden TA for strømme 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Måling af RE og UB uden udløsning af RCD'er
- Avanceret funktion til AUTO-måling af RCD'er, med lavspændingsmåling af ZL-PE
- Måling af IA og TA ved en unik udløsning af RCD'er
- MPI-507 | jordmåling
- Måling med 3-pols-metoden
- MPI-506 • MPI-507 | måling af isolationsmodstand
- PRØVESPÆNDING 100 V, 250 V, 500 V.
- Modstandsmåling af beskyttelses- og udligningsforbindelser
- Måling af beskyttelseslederes samlede omgængelighed med ±200 mA prøvestrøm iht. en 61557-4
- Bilkalibrering af måleledninger - vilkårlige lange måleledninger kan anvendes,
- Lavspændings-modstandsmåling med lydsignal
- MPI-506 • MPI-507 | visning af faserækkefølgen
Tekniske specifikationer
- • Kontrol af den korrekte PE-beskyttelsesledertilslutning via en kontaktelektrode.
- • Måling af netspænding (0...500 V) og netfrekvens.
- • Plads til 990 resultater.
- • Trådløs dataoverførsel til PC'en.
- • Baggrundsbelyst tastatur.
- Produkttype
Installationstester
Fabriksstandard
- Målekategori
CAT IV 300 V
CAT III 600 V
- Interfaces
Bluetooth®
- Dim.
(L x B x H) 58 x 98 x 220 mm
- Vægt
0.8 kg
IP67
- Måleområde (VDE)
Isolationsmodstand
Fel slingimpedans
- Visningsmåde
LCD
- Bredde
98 mm
- H
220 mm
- L
58 mm
- Testprocedure
Automatisk
- Spænding strømforsyning
Batteridrevne
- Hukommelse (pladser)
990
- Hukommelse
Ja
- Type
MPI-507
- Specifikationer
RCD/FI test
Dokumenter og downloads
Datablad
Datablad 3763599 Sonel MPI-507 Installationstester
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3763599 Sonel MPI-507 Installationstester
Beskrivelse
Enkel håndtering af den mest moderne teknologi
Sandsynligvis verdens mindste måleapparat med så stort antal målefunktioner. Funktionerne vælges via en drejekontakt. Yderligere parametre vises via knapper på forsiden af
Kabinettet er indstillet. Indstillingerne gemmes af apparatet, også hvis batteriet er helt afladet.
Alle knapper og det modulære display er baggrundsbelyst, hvilket forbedrer was betjeningen ved dårlige lysforhold betydeligt. Takket være den store hukommelse er der ikke brug for noter under målingerne.
Kontrol af den elektriske sikkerhed
Denne enhed kan anvendes til kontrol af elektriske anlægs sikkerhed i private husholdninger og i industrien. Den største fordel er den hurtige måling (kun få sekunder!) Fel-slingimpedans i strømkredse med RCD.
Målingerne kan nemt automatiseres med:
• Automatiktilstand til fejlstrømsafbryder (RCD)-test,
• WS-adapteren, der kan anvendes til test af systemer via standard-230-Vstikdåser.
Øget modstandsdygtighed
Måleapparatet er velegnet til vanskelige omgivelsesbetingelser.
Beskyttelsen mod indtrængen af støv og vand sikres med et unikt kabinet med beskyttelsesklasse IP67.
Interfaces og software
Det er nemt at overføre måledata til computeren via en trådløs Bluetooth-forbindelse. For at udarbejde en rapport om målingerne til beskyttelse mod elektrisk stød, skal du bruge softwaren
Sonel Reports Plus Lagring af de downloadede data i de mest almindelige formater og udskrivning sker via den gratis software Sonel Reader.
MPI-507 | måling af jordmodstanden
Apparatet er ideal til målinger af jordanlæg i boliger.
Den gør det muligt at kontrollere jordsystemets kvalitet med den 3-polede metode. Sammen med jordmodstandsværdien viser måleapparatet også fejlspændingen og modstanden fra hjælpe-RS- og RH-sonder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
