Name: Siemens Halvlederrelæ 3RF20301BA04 30 A Koblingsspænding (max.): 460 V/AC Strakskoblende 1 stk
Brand: Siemens
SKU: 1430785
Availability: BackOrder

En topolet Siemens-effektafbryder, dimensioneret til 20 ampere strømstyrke. Egnet til forebyggelse af overbelastninger.

Et åbnet el-skab med flere rækker af elektriske komponenter og ledningsføring.

Skematisk symbol for en thyristor med torettet diode. Tilslutninger: 1L, 2T, A1+, A2-.

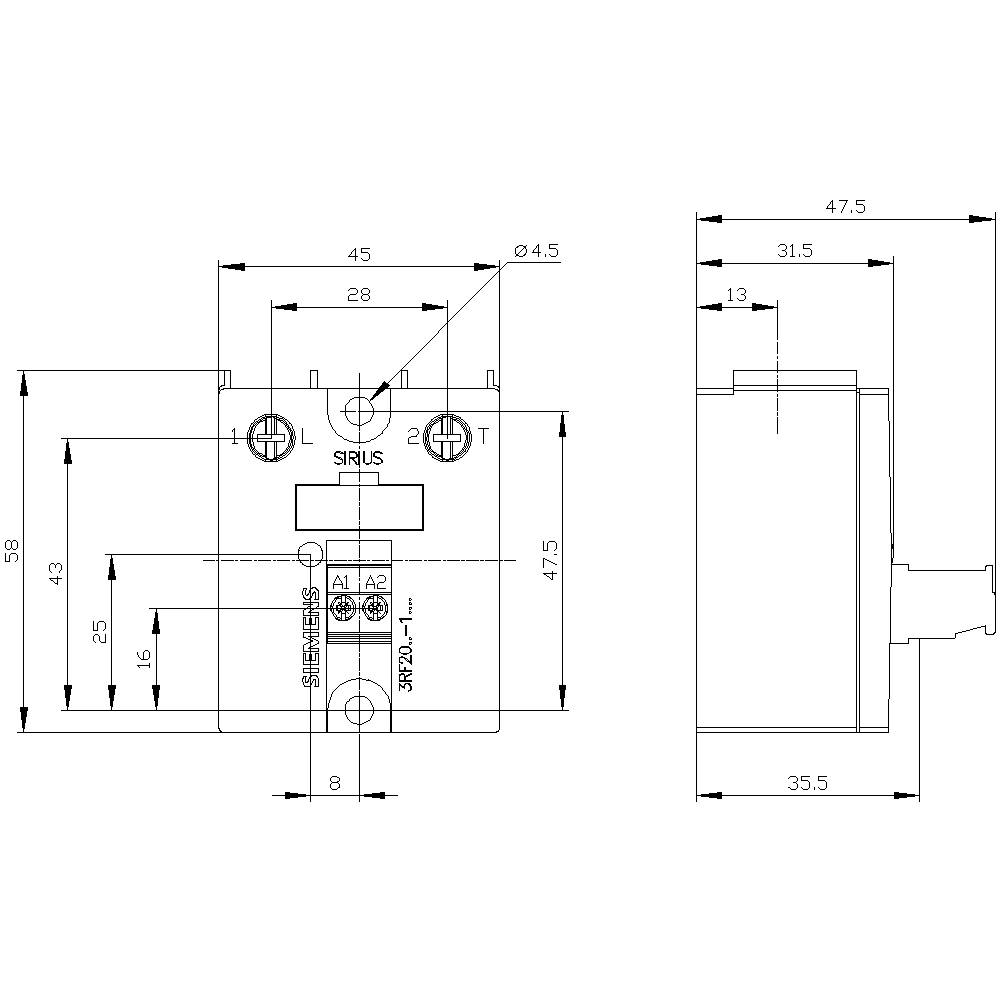

Teknisk tegning af en elektrisk kontakt med dimensioner i millimeter, viser detaljer om tilslutningsklemmer og monteringshuller.

1/4

Lignende billede

Emballage-type

Piece

Produkttype

Halvlederrelæ

Styrespænding (min.)

15 V/DC

Styrespænding (maks)

24 V/DC

Koblingsspænding (max.)

460 V/AC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 24. nov.

Antal

stk.

Total (439,00 kr. / stk.r)

439,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Halvlederrelæer

Konstruktionsbredde 45 mm
OBS! Denne produkttekst er maskinoversat.

Tekniske specifikationer

Emballage-type: Piece

Produkttype: Halvlederrelæ

Type: 3RF2030-1BA04

Koblingsmåde: Strakskoblende

Tilslutning: Skrueklemme

Styrespænding (min.): 15 V/DC

Styrespænding (maks): 24 V/DC

Styrespænding-område: 15 - 24 V/DC

Styrestrøm (maks): 15 mA

Strømspids (maks.): 300 A

Koblingsspænding (min. ): 48 V/AC

Koblingsspænding (max.): 460 V/AC

Last-Strøm (maks.): 30 A

Udgangsspænding (min.): 48 V

Udgangsspænding (maks.): 460 V/AC

Udgangsstrøm max.: 30 A

Kontakttype: 1 x sluttekontakt

Min. Temperatur: -25 °C

Maks. temperatur: +60 °C

: IP20

Bredde: 45 mm

H: 58 mm

D: 48 mm

Vægt: 85 g

RoHS-godkendt: Ja

Kontinuerlig strøm (maks.): 30 A

Indhold: 1 stk

Nominel spændingsstyring: 24 V/DC

: 1

: TRUE

: 30 A

: DC

: 30 A

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Koblingsmåde

Koblingsspænding (max.)

Last-Strøm (maks.)

Styrespænding (maks)

Styrespænding (min.)

Udgangsspænding (maks.)

Siemens Halvlederrelæ 3RF20301BA04 30 A Koblingsspænding (max.): 460 V/AC Strakskoblende 1 stk

Artikel nr.:1430785

Levering tirs. 24. nov.

Conrad Electronic

denne artikel

Strakskoblende

460 V/AC

30 A

24 V/DC

15 V/DC

460 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

439,00 kr.^*

Siemens Halvlederrelæ 3RF20201AA02 20 A Koblingsspænding (max.): 230 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1430773

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

230 V/AC

20 A

24 V/DC

15 V/DC

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

419,00 kr.^*

Siemens Halvlederrelæ 3RF20201AA04 20 A Koblingsspænding (max.): 460 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1430771

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

460 V/AC

20 A

24 V/DC

15 V/DC

460 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

409,00 kr.^*

Siemens Halvlederrelæ 3RF20201AA22 20 A Koblingsspænding (max.): 230 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1430763

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

230 V/AC

20 A

230 V/AC

110 V/AC

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

419,00 kr.^*

Siemens Halvlederrelæ 3RF20201AA24 20 A Koblingsspænding (max.): 460 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1430774

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

460 V/AC

20 A

230 V/AC

110 V/AC

460 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

489,00 kr.^*

Siemens Halvlederrelæ 3RF20201AA42 20 A Koblingsspænding (max.): 230 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1430764

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

230 V/AC

20 A

30 V/DC

4 V/DC

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

369,00 kr.^*

Siemens Halvlederrelæ 3RF20201AA45 20 A Koblingsspænding (max.): 600 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1430772

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

600 V/AC

20 A

30 V/DC

4 V/DC

600 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

439,00 kr.^*

Siemens Halvlederrelæ 3RF20301AA22 30 A Koblingsspænding (max.): 230 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1432270

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

230 V/AC

30 A

230 V/AC

110 V/AC

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

439,00 kr.^*

Siemens Halvlederrelæ 3RF20301AA24 30 A Koblingsspænding (max.): 460 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1430794

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

460 V/AC

30 A

230 V/AC

110 V/AC

460 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

489,00 kr.^*

Siemens Halvlederrelæ 3RF20301AA26 30 A Koblingsspænding (max.): 600 V/AC Vekslende ved nulspænding 1 stk

Artikel nr.:1430777

Levering tirs. 24. nov.

Conrad Electronic

Vekslende ved nulspænding

600 V/AC

30 A

230 V/AC

110 V/AC

600 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

790,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 1430785 Siemens Halvlederrelæ 3RF20301BA04 30 A Koblingsspænding (max.): 460 V/AC Strakskoblende 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1430785 Siemens Halvlederrelæ 3RF20301BA04 30 A Koblingsspænding (max.): 460 V/AC Strakskoblende 1 stk

Beskrivelse

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 30 A 48-460 V / 24 V DC screw terminal Instantaneous switching solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
