Name: Siemens 5TY13503MF10 Elektronisk sikkerhedsafbryder 1-faset F 2-polet 0.03 A 230 V
Brand: Siemens
SKU: 3123487
Availability: SoldOut

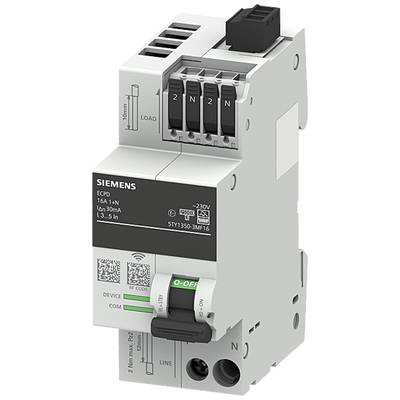

En topolet effektafbryder fra Siemens med grøn 'I-OFF' skifterposition, tekniske detaljer påtrykt.

Diagrammet viser en energifordelingsanlæg med hoved-, under- og installationsfordeling, forbundet med e-mail-server og cloud.

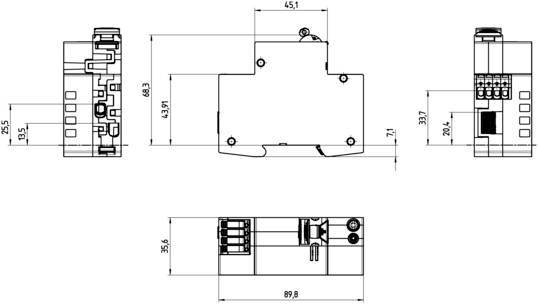

Teknisk tegning af en elektrisk komponent med dimensioner: 89,8 mm x 36,6 mm x 68,3 mm. Set forfra, oppefra og fra siden.

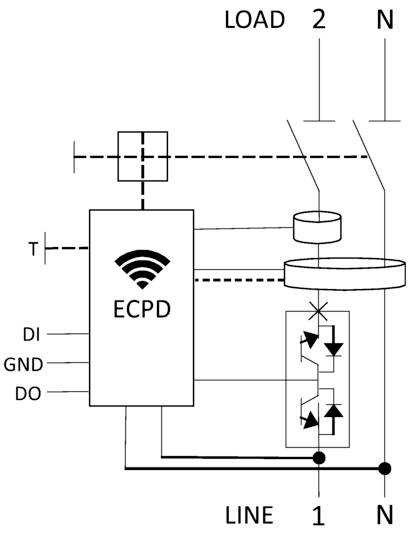

Et kredsløbsdiagram viser et ECPD-modul med forbindelser til forskellige ledninger. Mærkater: 'LOAD', 'LINE', '2', '1', 'N', 'T', 'DI', 'GND', 'DO'.

1/4

Produkttype

Elektronisk sikkerhedsafbryder

Poltal

Udløsnings-karakteristik

Beregning-differencestrøm

0.03 A

Dim.

(B x H x T) 36 x 90 x 70 mm

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Total (4.390,00 kr. / stk.r)

4.390,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Udførelse af den elektriske tilslutning (netside/forsyningsside): Skruetilslutning
Udførelse af den elektriske tilslutning (belastningsside): Værktøjsfri tilslutning
Ledertværsnit, der kan tilsluttes, indførings- /netside
enkelttrådet minimal: 0,75 mm2
entrådet maksimalt 16 mm2
flertrådet minimalt: 0,75 mm2
flertrådet maks. 16 mm2
Fintrådet med terminalrør maks.: 10 mm2
Fintrådet med terminalrør minimal: 0,75 mm2
Koblingsevne strøm iht. en 60898-1 nominel værdi: 75 kA
Berøringsbeskyttelse mod elektrisk stød iht. en 50274: finger- og håndrygssikker
Mekanisk levetid (koblingscyklusser) typisk: 10000
Trigger-charteristikklasse: I overensstemmelse med B (uforsinket udløsning i området
3 ... 5 * i / forsinket udløsning i området 1,05 - 1,13 * in)
Nettovægt: 164 g

Produkttype: Elektronisk sikkerhedsafbryder

Poltal: 2

Udløsnings-karakteristik: F

Beregning-differencestrøm: 0.03 A

Dim.: (B x H x T) 36 x 90 x 70 mm

Udførelse: 1-faset

Variant: ECPD 1+N

Frakoblingsmulighed: 10 A

Indhold: 1 stk

Nominel spænding: 230 V

Bredde: 36 mm

H: 90 mm

D: 70 mm

Type: 5 TY1

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3123487 Siemens 5TY13503MF10 Elektronisk sikkerhedsafbryder 1-faset F 2-polet 0.03 A 230 V

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3123487 Siemens 5TY13503MF10 Elektronisk sikkerhedsafbryder 1-faset F 2-polet 0.03 A 230 V

Beskrivelse

Elektroniske beskyttelsesapparater 5TY1 COM forbinder med hinanden via deres nye koncept i dag kendte beskyttelses- og komfortfunktioner på en hidtil uset måde. Funktionerne kan - indtil grundfunktionerne er til- og frakobling - aktivt til- og frakobles og parametreres, så tilpasning til den pågældende applikation er mulig. Disse enheder understøttes i PowerCenter 1000 fra en firmware version 3.0.

Ud over de allerede kendte målefunktioner kommer nu også mulighederne for at ændre beskyttede parametre, hedder det nu, alt efter hvad der udløser (f.eks. kortslutning/overbelastning), at individuelt kan indstilles, hvordan apparatet forholder sig efter dem. Der findes her en ny tilstand i apparatet, som kaldes standby (STBY). Det muliggør kobling ved hjælp af effekthalvledere mellem ON (ledende, som f.eks. moderne beskyttelsesapparater) og STBY (ikke ledende/højohmsk), for eksempel til at slukke utilsigtet tab fra standby-forbrugere eller til at slukke igen efter overbelastning.

Ved en yderligere beskyttet parameter kan følsomheden på RCD-udløsning fra standard (22,5 mA) ændres på sensitiv (18.0 mA) eller robust (27.0 mA), så den pågældende applikation kan anvendes korrekt.

Derudover har apparatet en integreret selvtest, der cyklisk overvåger apparatet for afvigelser og slukker det om nødvendigt for at opnå en sikker tilstand.

Der findes versioner med forskellige strømstyrker, som dog også kan indstilles individuelt.

Den nominelle spænding er 230 V AC, men apparatet er funktionsduelig i området fra 85 til 255 V. Desuden kan den integrerede POP-funktion (Power Power Overvoltage Protection) aktiveres (Default = aktiv) for at beskytte de tilsluttede forbrugere af overspændinger.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
