Name: Siemens 3RU2146-4JB0 Overlastrelæ 1 stk
Brand: Siemens
SKU: 1745432
Availability: BackOrder

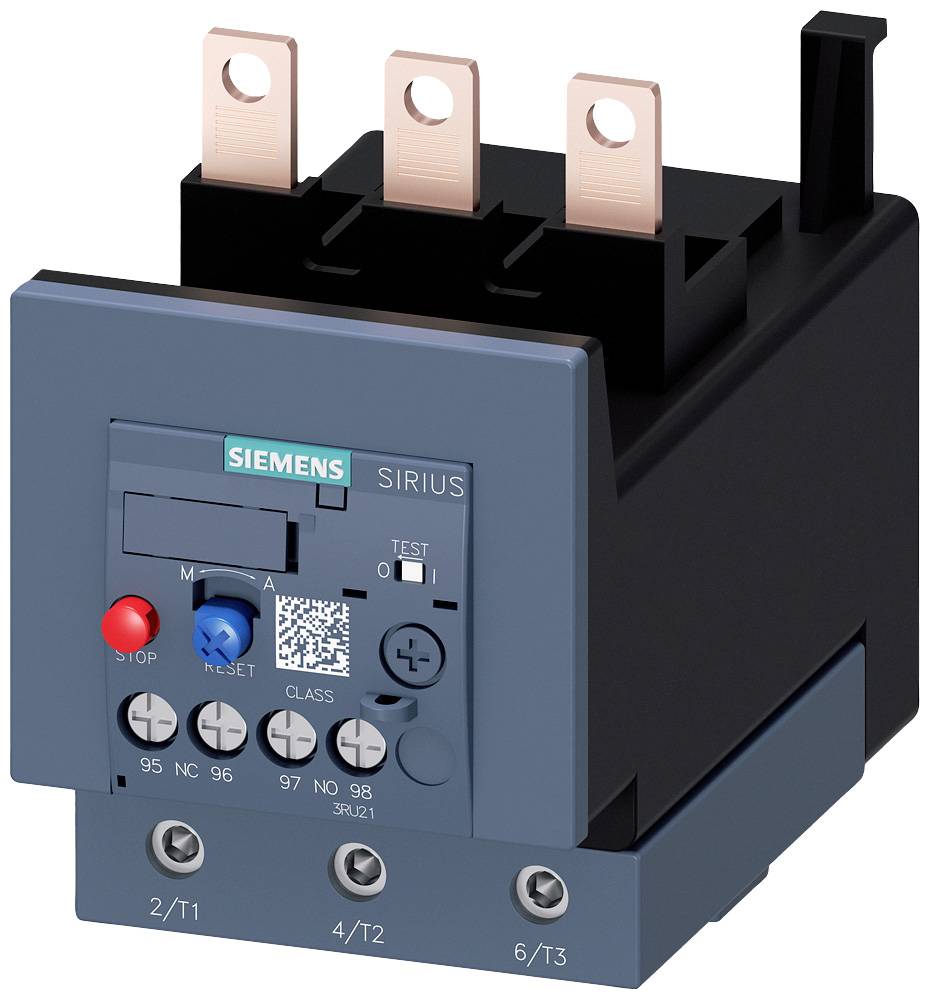

Den viste genstand er et Siemens Sirius overbelastningsrelæ, model 3RU21, med kontrolknapper og tre elektriske tilslutninger.

Et åbent el-skab med forskellige elektriske komponenter og kabler arrangeret i rækker.

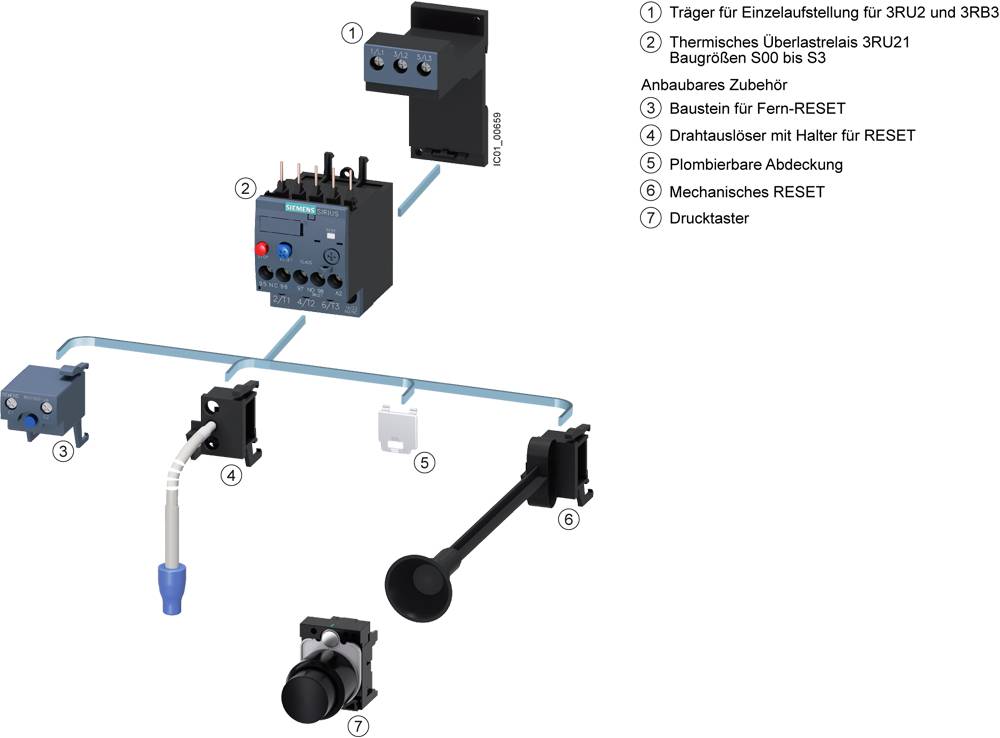

Diagram over en elektrisk afbryder med tilbehør og etiketter, som viser komponenterne og deres placering.

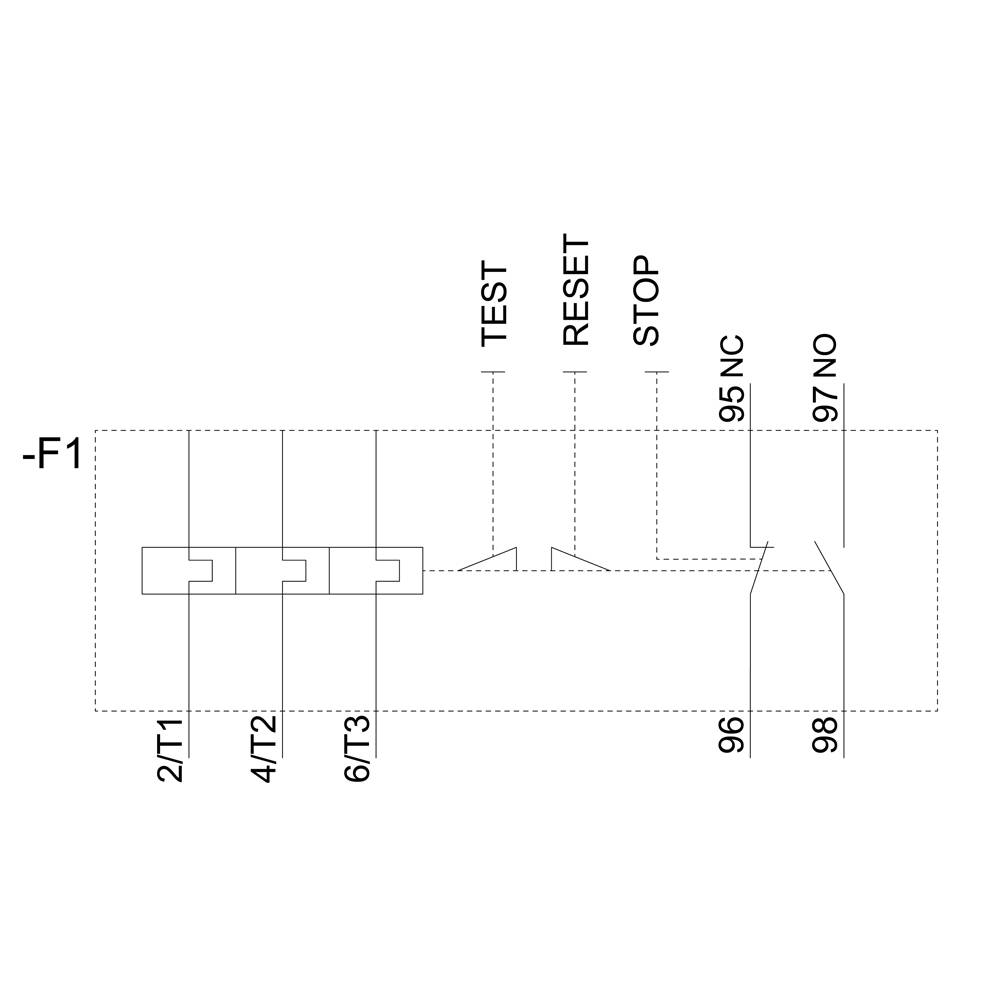

Relæskema med mærkede klemmer 'TEST', 'RESET', 'STOP', 95 'NC', 96, 97 'NO', 98.

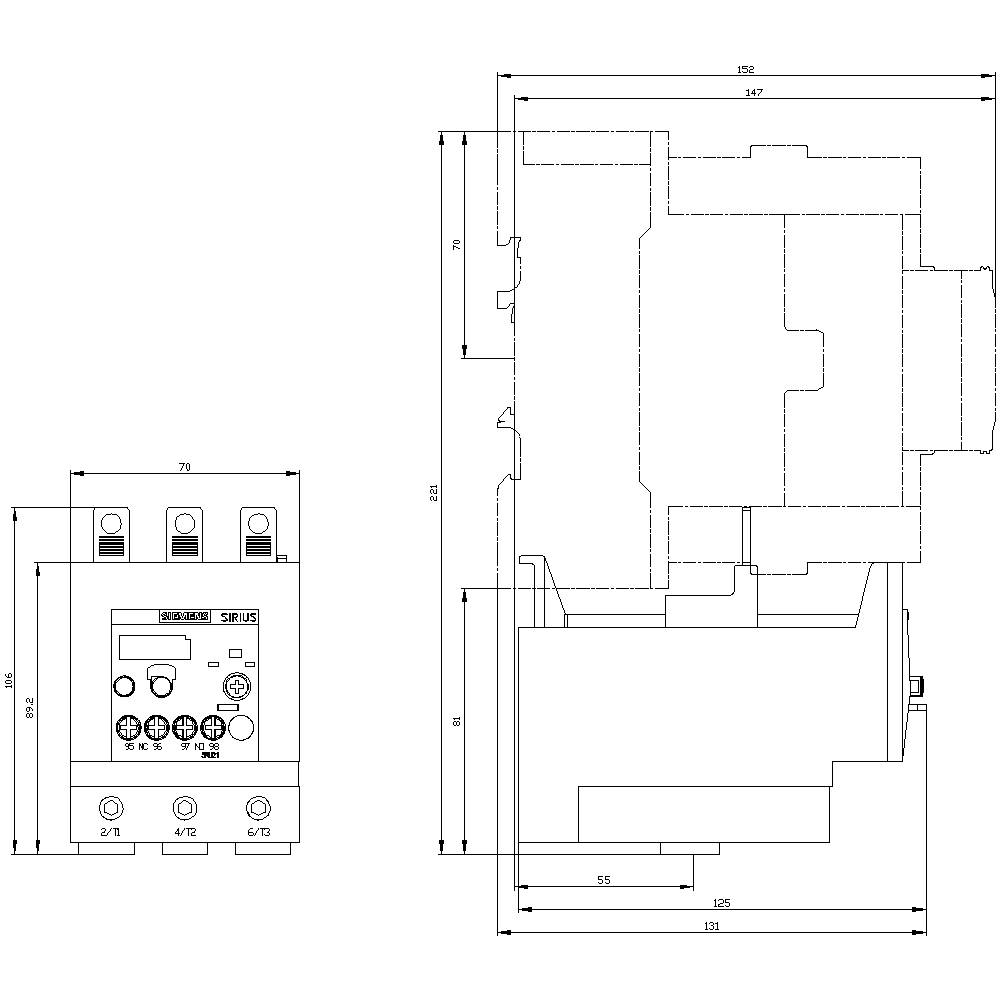

Teknisk tegning af en elektrisk komponent med front- og sidevisning. Mål: Højde 110 mm, bredde 70 mm, dybde 132 mm.

1/5

Lignende billede

Produkttype

Overlastrelæ

Funktioner

Overbelastning

Type

3RU2146-4JB0

Størrelse

Driftsspænding

690 V

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

Antal

stk.

Total (1.190,00 kr. / stk.r)

1.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Overlastrelæ

Type: 3RU2146-4JB0

Størrelse: S3

Funktioner: Overbelastning

Driftsspænding: 690 V

Indstillingsområde strøm (min.): 45 A

Indstillingsområde strøm: 63 A

Indstillingsområde (strøm): 45 - 63 A

Tilslutning: Skruer

: IP20

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 70 mm

H: 105 mm

D: 125 mm

Dim.: (B x H x T) 70 x 105 x 125 mm

Indhold: 1 stk

AWG max.: 1

AWG min.: 10

Nominel strøm: 63 A

Tværsnit fleksibel (maks.): 50 mm²

Tværsnit fleksibel (min. ): 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1745432 Siemens 3RU2146-4JB0 Overlastrelæ 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1745432 Siemens 3RU2146-4JB0 Overlastrelæ 1 stk

Beskrivelse

Overbelastningsrelæer 45...63 A til motorbeskyttelse størrelse S3, CLASS 10 kontaktormontering primære kredsløb: skrue supplerende kreds: skrue hånd automatisk RESET termisk overbelastning relæ SIRIUS 3RU2 til strøm spændingsafhængige beskyttelse af enheder med normalstart mod utilladelig høj opvarmning som følge af overbelastning eller fasesvigt. Denne serie er særligt fleksibel og økonomisk. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Fås med forskellige indstillingspunkter områder af overbelastning udløseren. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, samt til selvstændig opstilling. Hvad det tilbehør passer til alle størrelser S00 til S3. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
