Name: Siemens 3RU2146-4HB0 Overlastrelæ 1 stk
Brand: Siemens
SKU: 1749846
Availability: BackOrder

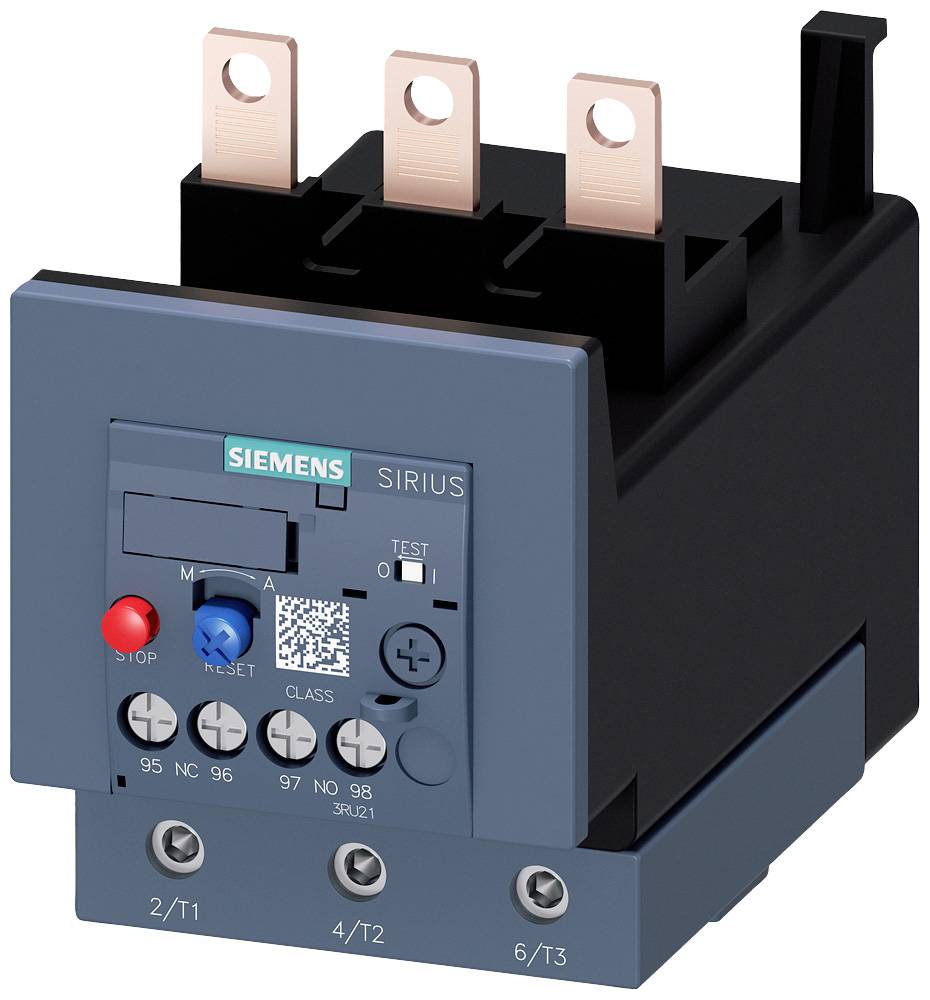

Et Siemens SIRIUS beskyttelsesrelæ med betjeningsknapper og tilslutningsklemmer. Egnet til styrings- og beskyttelsesapplikationer i elektriske anlæg.

Et åbnet el-tavleskab viser flere elektriske komponenter, ledninger og sikringer organiseret på hylder.

Illustration af et kredsløbsdiagram med komponenter til et overbelastningsrelæ, herunder nulstillingsknapper, termisk overbelastningsrelæ og tilbehør.

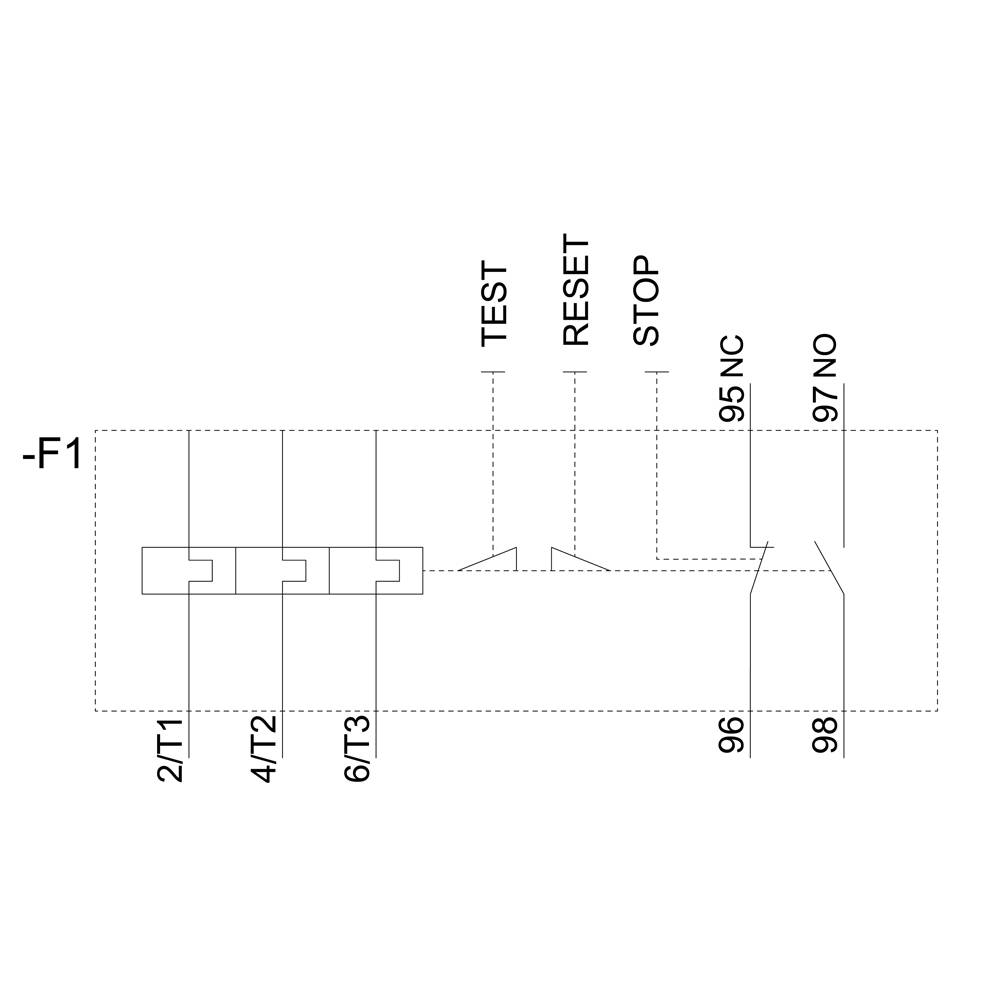

'F1'-kredsløbsdiagram viser tilslutninger med betegnelser: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 97 NO, 96 og 98.

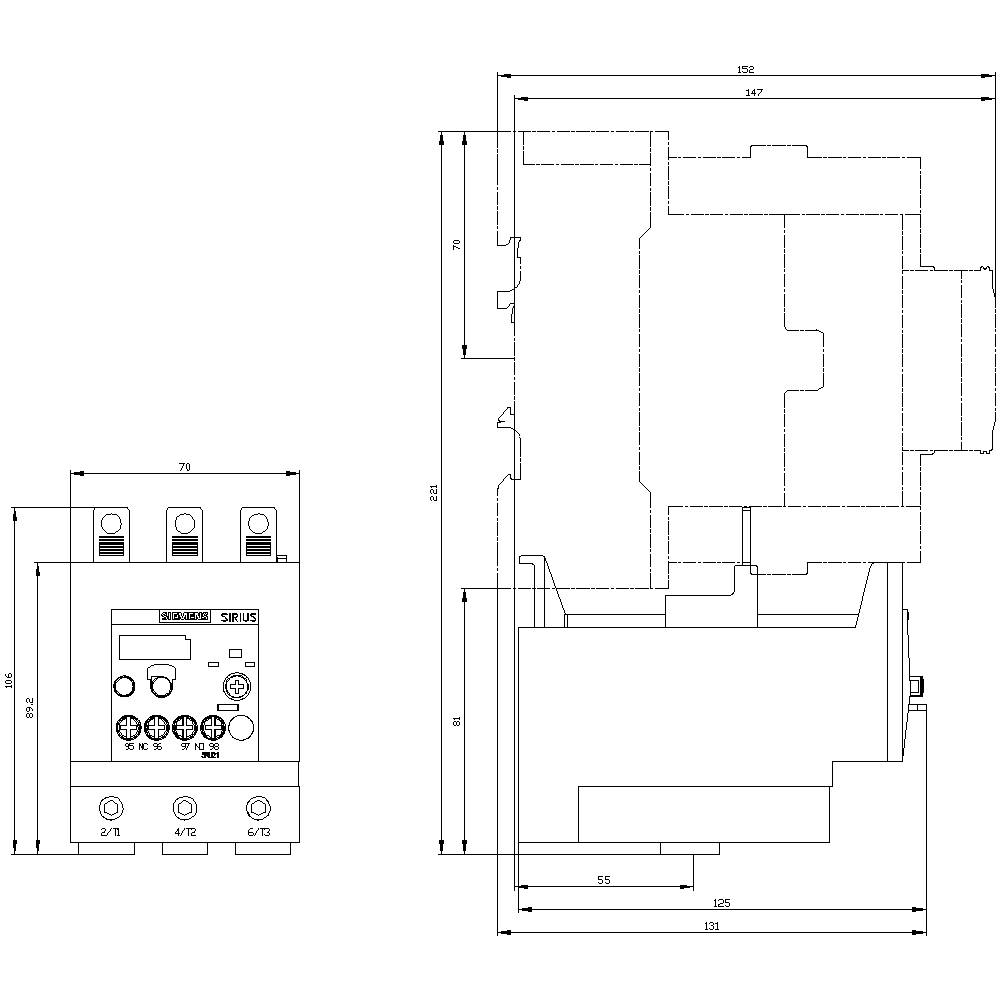

Teknisk tegning af en elektronisk enhed med frontale og sideværts visninger, mål i millimeter og flere knapper.

1/5

Lignende billede

Produkttype

Overlastrelæ

Funktioner

Overbelastning

Type

3RU2146-4HB0

Størrelse

Specifikationer

Auto/Hand-omskifter

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 4. nov.

Antal

stk.

Total (952,00 kr. / stk.r)

952,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Overlastrelæ

Type: 3RU2146-4HB0

Størrelse: S3

Funktioner: Overbelastning

Specifikationer: Auto/Hand-omskifter

Driftsspænding: 690 V

Indstillingsområde strøm (min.): 36 A

Indstillingsområde strøm: 50 A

Indstillingsområde (strøm): 36 - 50 A

Tilslutning: Skruer

: IP20

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 70 mm

H: 105 mm

D: 125 mm

Dim.: (B x H x T) 70 x 105 x 125 mm

Indhold: 1 stk

AWG max.: 1

AWG min.: 10

Nominel strøm: 50 A

Tværsnit fleksibel (maks.): 50 mm²

Tværsnit fleksibel (min. ): 2.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 1000 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1749846 Siemens 3RU2146-4HB0 Overlastrelæ 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1749846 Siemens 3RU2146-4HB0 Overlastrelæ 1 stk

Beskrivelse

Overbelastningsrelæer 36...50 A til motorbeskyttelse størrelse S3, CLASS 10 kontaktormontering primære kredsløb: skrue supplerende kreds: skrue hånd automatisk RESET termisk overbelastning relæ SIRIUS 3RU2 til strøm spændingsafhængige beskyttelse af enheder med normalstart mod utilladelig høj opvarmning som følge af overbelastning eller fasesvigt. Denne serie er særligt fleksibel og økonomisk. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Fås med forskellige indstillingspunkter områder af overbelastning udløseren. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, samt til selvstændig opstilling. Hvad det tilbehør passer til alle størrelser S00 til S3. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
