Name: Siemens 3RU2136-4ED1 Overlastrelæ 1 stk
Brand: Siemens
SKU: 1744896
Availability: BackOrder

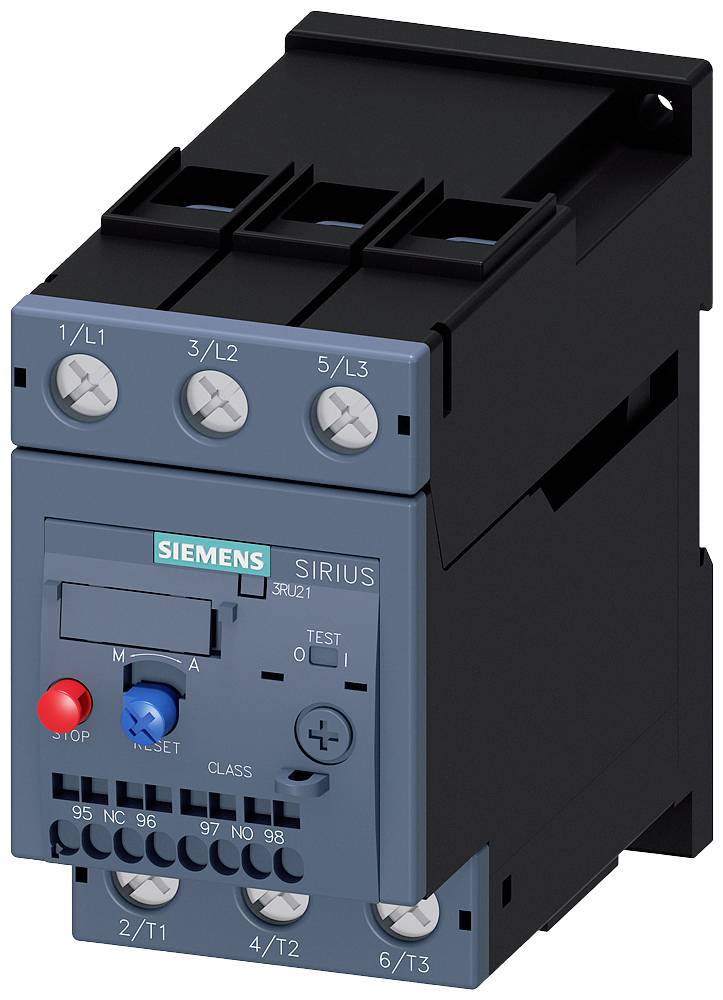

En blå Siemens-kontaktor, model Sirius 3RU21, med tilslutninger på over- og undersiden.

Et åbnet elektroskab med flere rækker af ledningsføringer, sikringer og elektroniske komponenter.

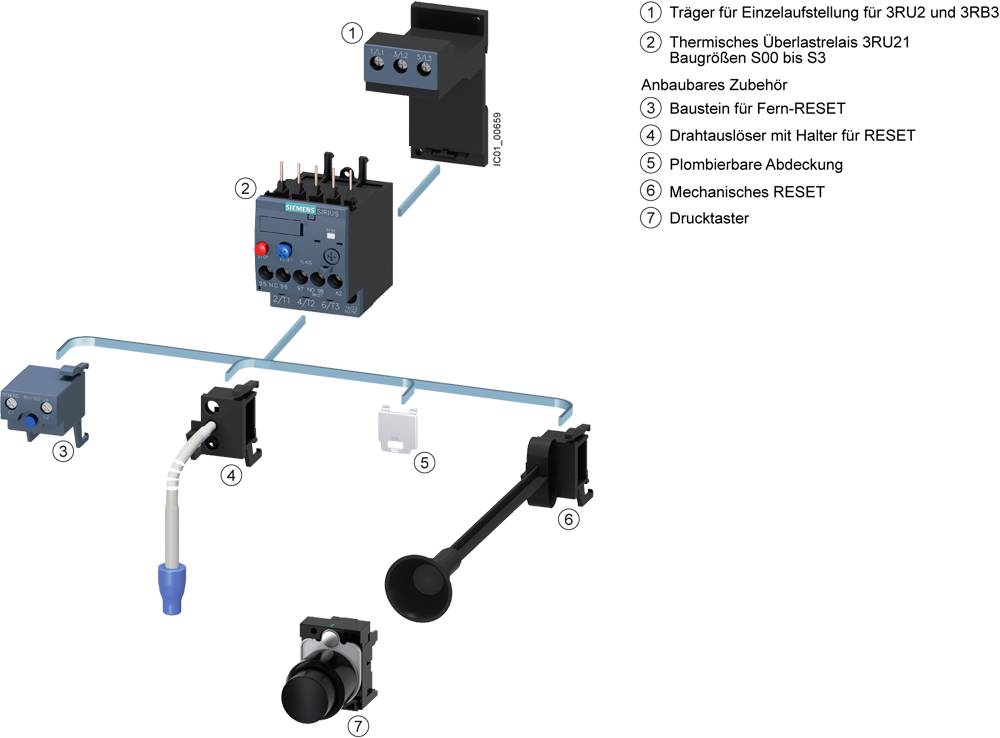

Oversigt over elektriske installationskomponenter: Bærere, udløsere, moduler og kontakter; nummereret og forbundet med ledninger.

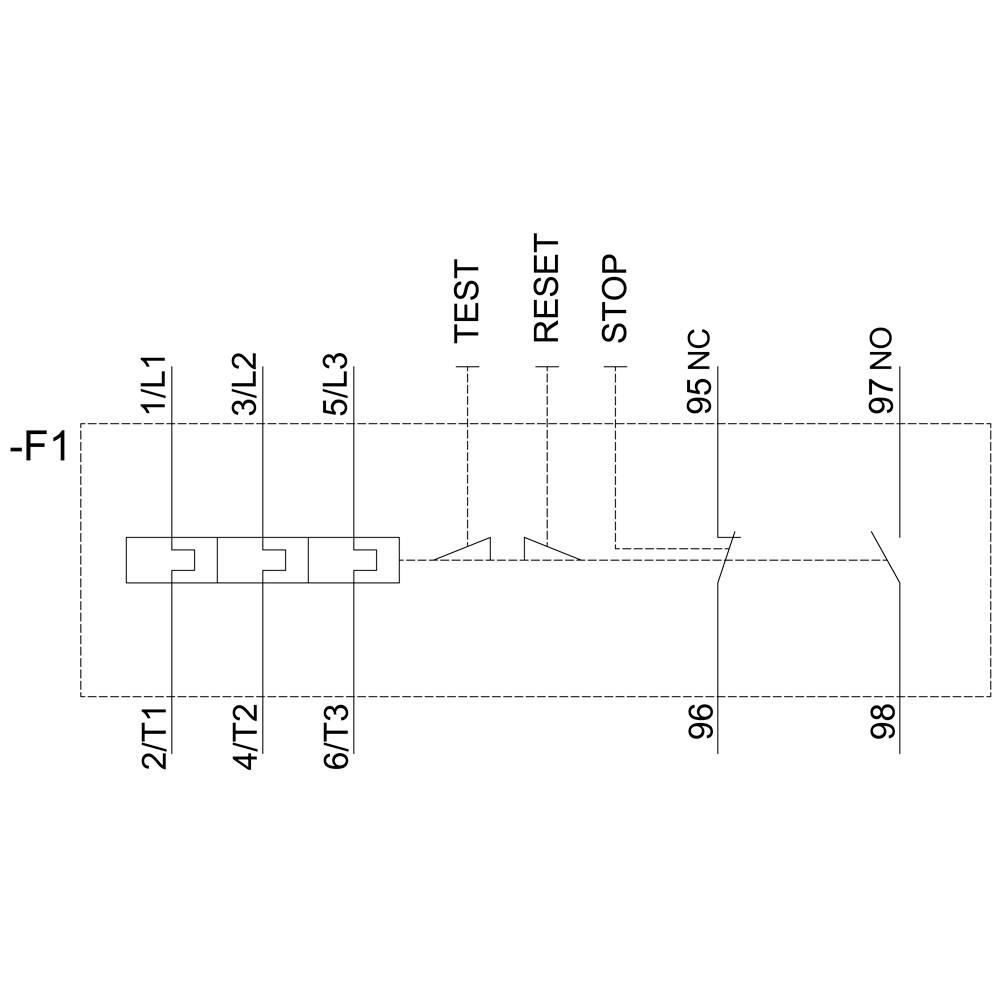

Principdiagram for en elektrisk styring med markerede tilslutninger: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 97NO, 96, 98.

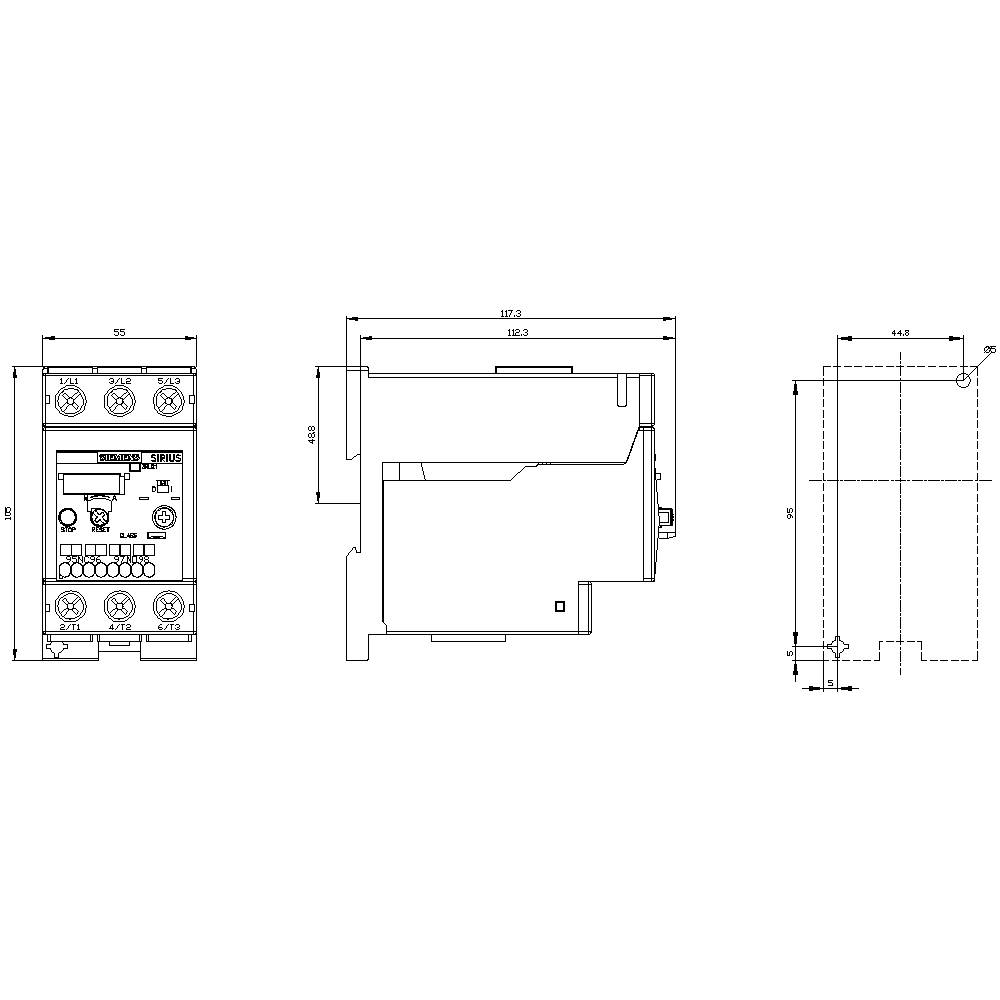

Teknisk tegning af en elektronisk enhed med dimensioner i millimeter, vist fra tre vinkler: forfra, fra siden og oppefra.

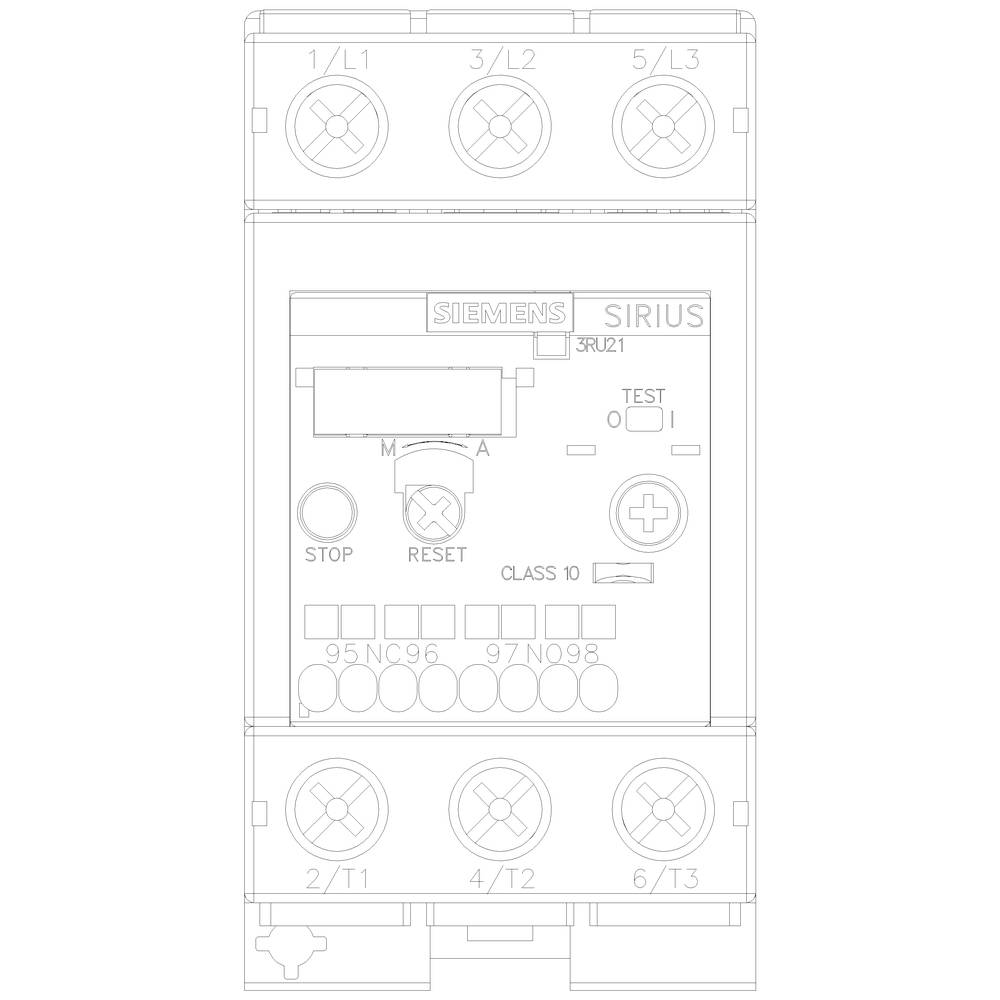

Et elektrisk Siemens Sirius-apparat med betjeningselementer til styring og beskyttelse af motorer. Hovedfunktioner: Testknap, nulstilling, indikatorlamper.

1/6

Lignende billede

Produkttype

Overlastrelæ

Funktioner

Overbelastning

Type

3RU2136-4ED1

Størrelse

Specifikationer

Auto/Hand-omskifter

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 6. nov.

Antal

stk.

Total (1.032,00 kr. / stk.r)

1.192,00 kr.

-13 %

1.032,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Overlastrelæ

Type: 3RU2136-4ED1

Størrelse: S2

Funktioner: Overbelastning

Specifikationer: Auto/Hand-omskifter

Driftsspænding: 690 V

Indstillingsområde strøm (min.): 22 A

Indstillingsområde strøm: 32 A

Indstillingsområde (strøm): 22 - 32 A

Tilslutning: Skruer

: IP20

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 55 mm

H: 105 mm

D: 117 mm

Dim.: (B x H x T) 55 x 105 x 117 mm

Indhold: 1 stk

AWG max.: 1

AWG min.: 18

Nominel strøm: 32 A

Tværsnit fleksibel (maks.): 35 mm²

Tværsnit fast (maks.): 10 mm²

Tværsnit fleksibel (min. ): 1 mm²

Tværsnit fast (min. ): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1744896 Siemens 3RU2136-4ED1 Overlastrelæ 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1744896 Siemens 3RU2136-4ED1 Overlastrelæ 1 stk

Beskrivelse

Overbelastningsrelæer 22...32 A til motorbeskyttelse størrelse S2, CLASS 10 selvstændig opstilling primære kredsløb: skrue hjælpetekster strømkreds:/fjedertrækklemme hånd automatisk RESET termisk overbelastning relæ SIRIUS 3RU2 til strøm spændingsafhængige beskyttelse af enheder med normalstart mod utilladelig høj opvarmning som følge af overbelastning eller fasesvigt. Denne serie er særligt fleksibel og økonomisk. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Fås med forskellige indstillingspunkter områder af overbelastning udløseren. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, samt til selvstændig opstilling. Hvad det tilbehør passer til alle størrelser S00 til S3. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
