Name: Siemens 3RU2136-4BB0 Overlastrelæ 1 stk
Brand: Siemens
SKU: 1744891
Availability: BackOrder

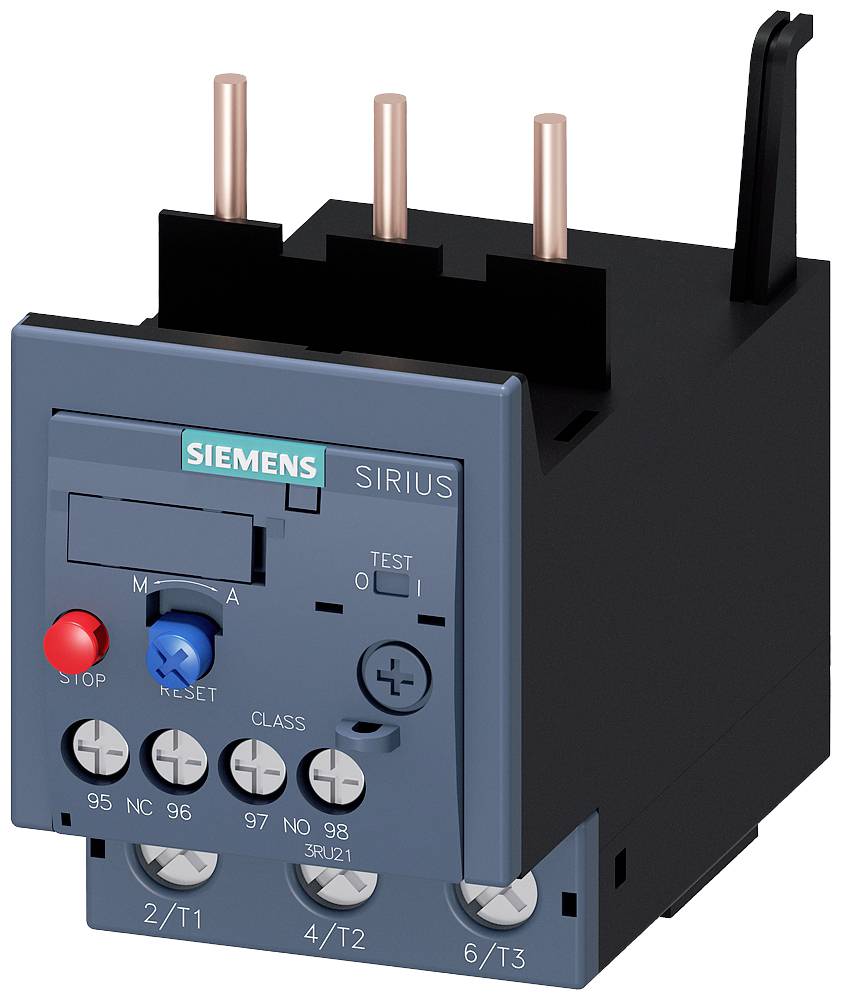

Siemens Sirius overbelastningsrelæ med reset-knap, testknap, tilslutninger og farvede betjeningselementer til styring af elektriske motorer.

Et åbnet el-skab med flere niveauer af elektriske komponenter og ledningsføring, som er arrangeret til styreformål.

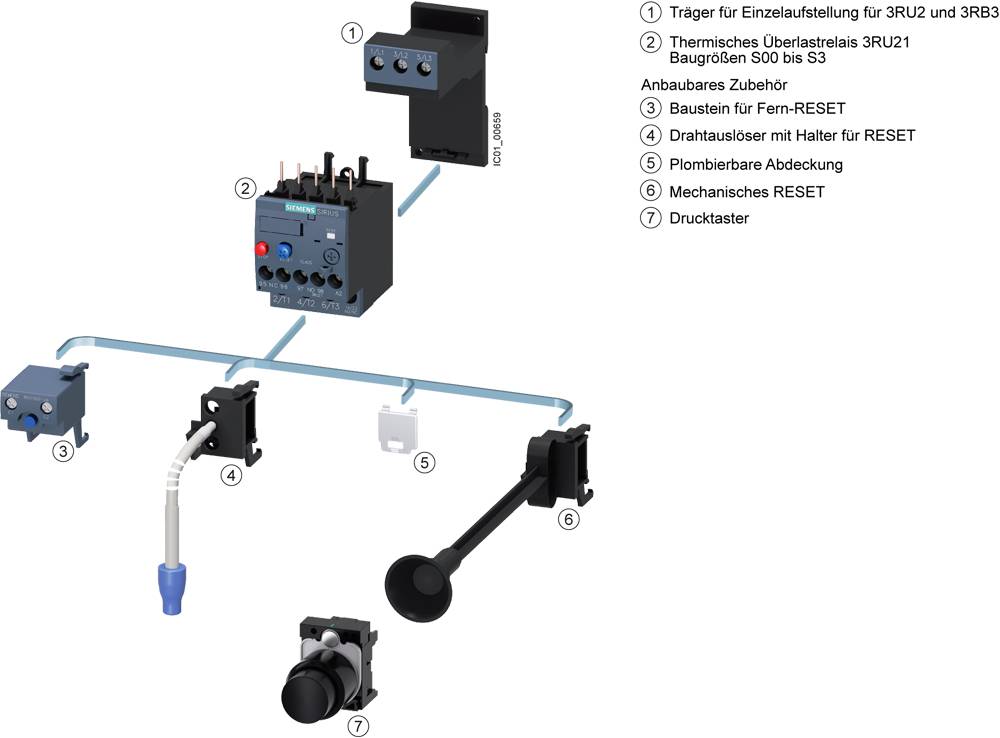

'Illustration af et kredsløbsdiagram med nummererede komponenter som overbelastningsrelæ, fjern-RESET og trykknap.'

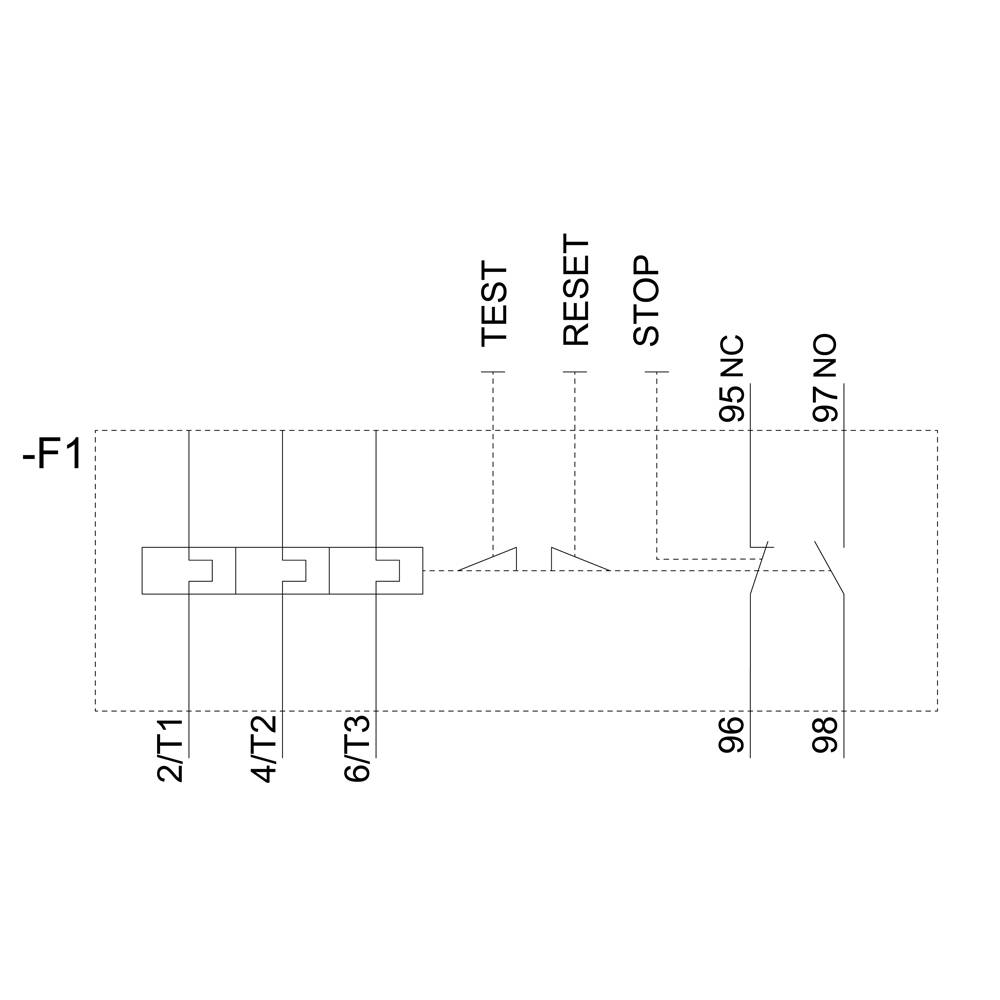

Kredsløbsdiagram for sikringsblok med tilslutninger: '4/T2', '6/T3', '2/T1'; og funktioner: TEST, RESET, STOP. Kontakter: 95 NC, 96, 97 NO, 98.

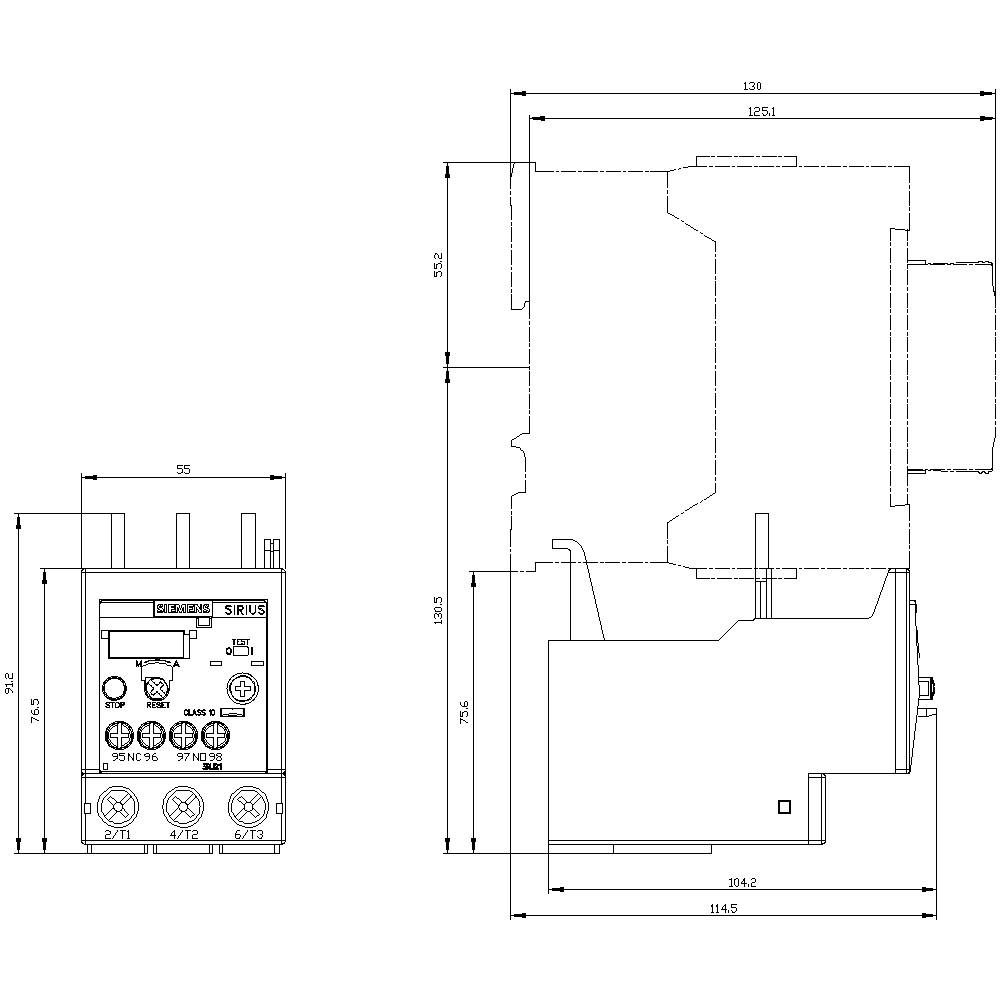

Struktureret teknisk tegning af en elektrisk kontaktor med detaljerede dimensioner og markeringer for montering og tilslutning.

1/5

Lignende billede

Produkttype

Overlastrelæ

Funktioner

Overbelastning

Type

3RU2136-4BB0

Størrelse

Driftsspænding

690 V

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

Antal

stk.

Total (750,00 kr. / stk.r)

750,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Overlastrelæ

Type: 3RU2136-4BB0

Størrelse: S2

Funktioner: Overbelastning

Driftsspænding: 690 V

Indstillingsområde strøm (min.): 14 A

Indstillingsområde strøm: 20 A

Indstillingsområde (strøm): 14 - 20 A

Tilslutning: Skruer

: IP20

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 55 mm

H: 90 mm

D: 105 mm

Dim.: (B x H x T) 55 x 90 x 105 mm

Indhold: 1 stk

AWG max.: 1

AWG min.: 18

Nominel strøm: 20 A

Tværsnit fleksibel (maks.): 35 mm²

Tværsnit fast (maks.): 10 mm²

Tværsnit fleksibel (min. ): 1 mm²

Tværsnit fast (min. ): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1744891 Siemens 3RU2136-4BB0 Overlastrelæ 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1744891 Siemens 3RU2136-4BB0 Overlastrelæ 1 stk

Beskrivelse

Overbelastningsrelæer 14...20 A til motorbeskyttelse størrelse S2, CLASS 10 kontaktormontering primære kredsløb: skrue supplerende kreds: skrue hånd automatisk RESET termisk overbelastning relæ SIRIUS 3RU2 til strøm spændingsafhængige beskyttelse af enheder med normalstart mod utilladelig høj opvarmning som følge af overbelastning eller fasesvigt. Denne serie er særligt fleksibel og økonomisk. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Fås med forskellige indstillingspunkter områder af overbelastning udløseren. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, samt til selvstændig opstilling. Hvad det tilbehør passer til alle størrelser S00 til S3. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
