Name: Siemens 3RU2126-4DB1 Overlastrelæ 1 stk
Brand: Siemens
SKU: 1744122
Availability: BackOrder

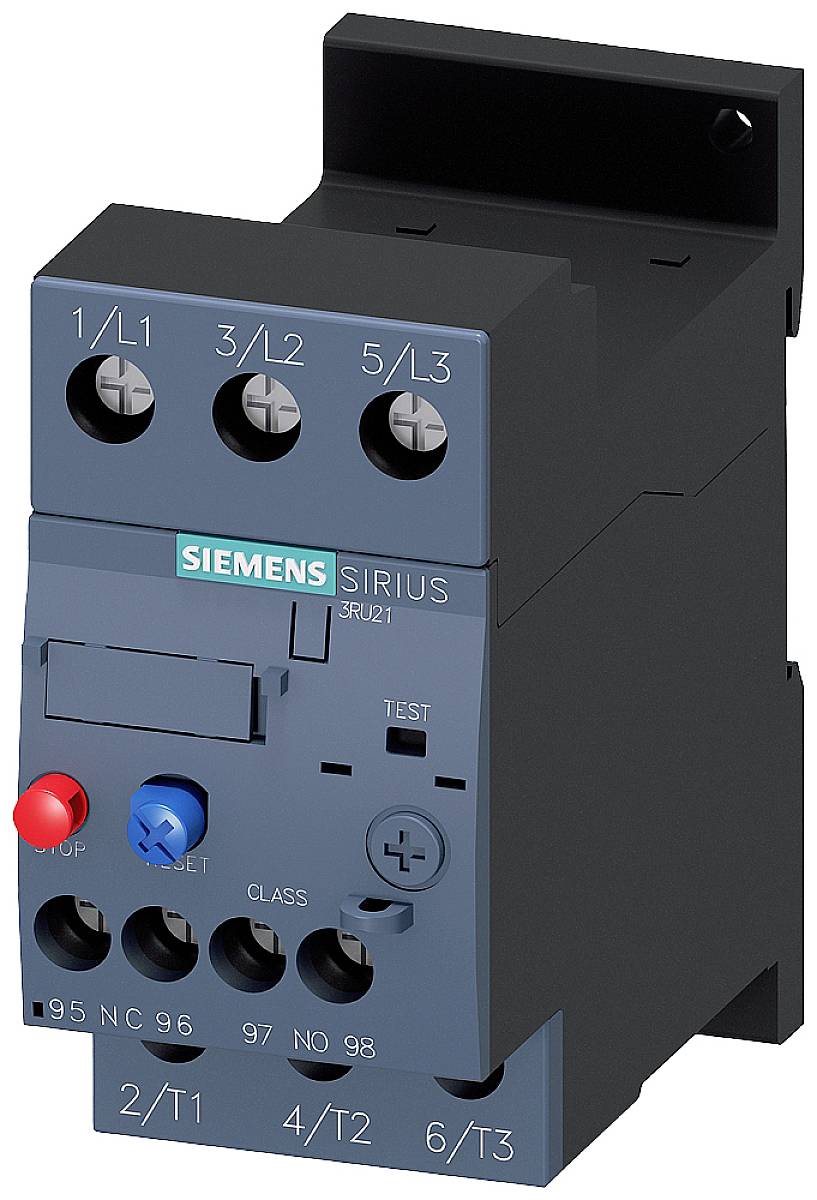

Et Siemens SIRIUS overbelastningsrelæ, model 3RU21, vist med tilslutninger og betjeningstaster til styring og indstilling af elektriske kredsløb.

Åben kontrolskab med organiseret indvendigt arrangement, viser forskellige elektriske komponenter og kabler til styringsteknik.

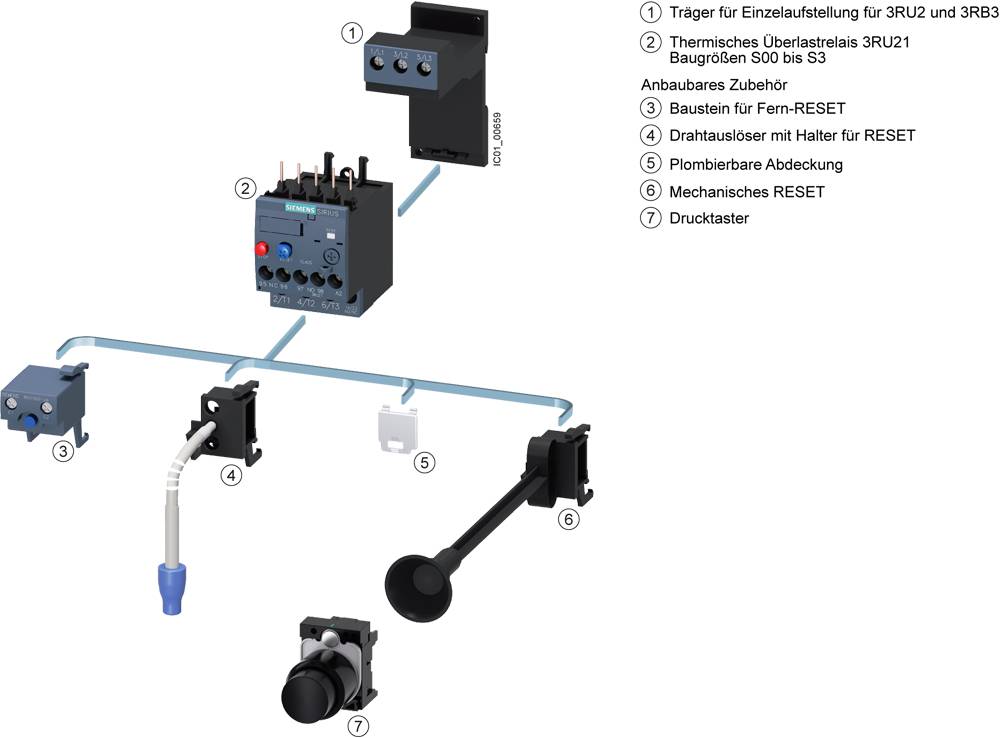

Komplekst diagram viser en elektrisk styreenhed med tilbehør som nulstillingsenhed, afdækning og trykknap. Forskellige komponenter er nummereret og beskrevet.

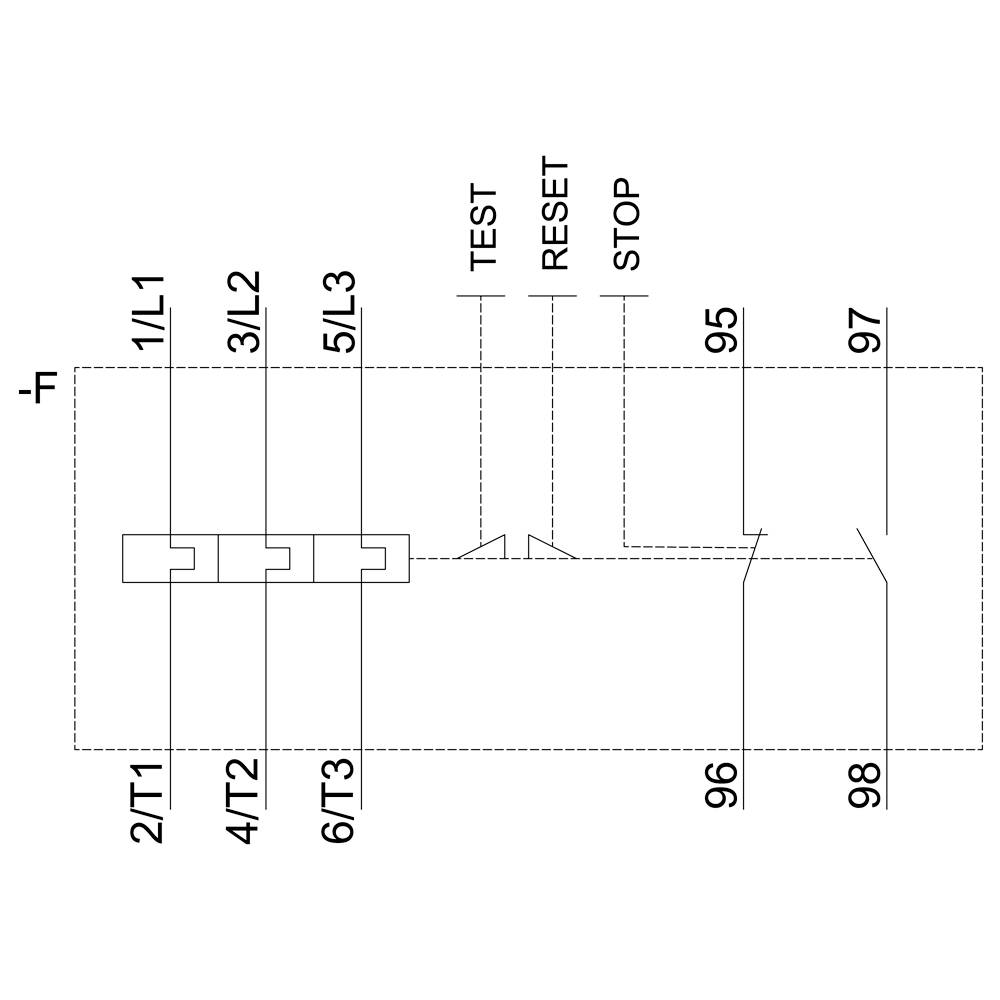

Skema over en elektrisk kredsløbsplan med seks tilslutningsklemmer (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) og kontakter (Test, Nulstil, Stop).

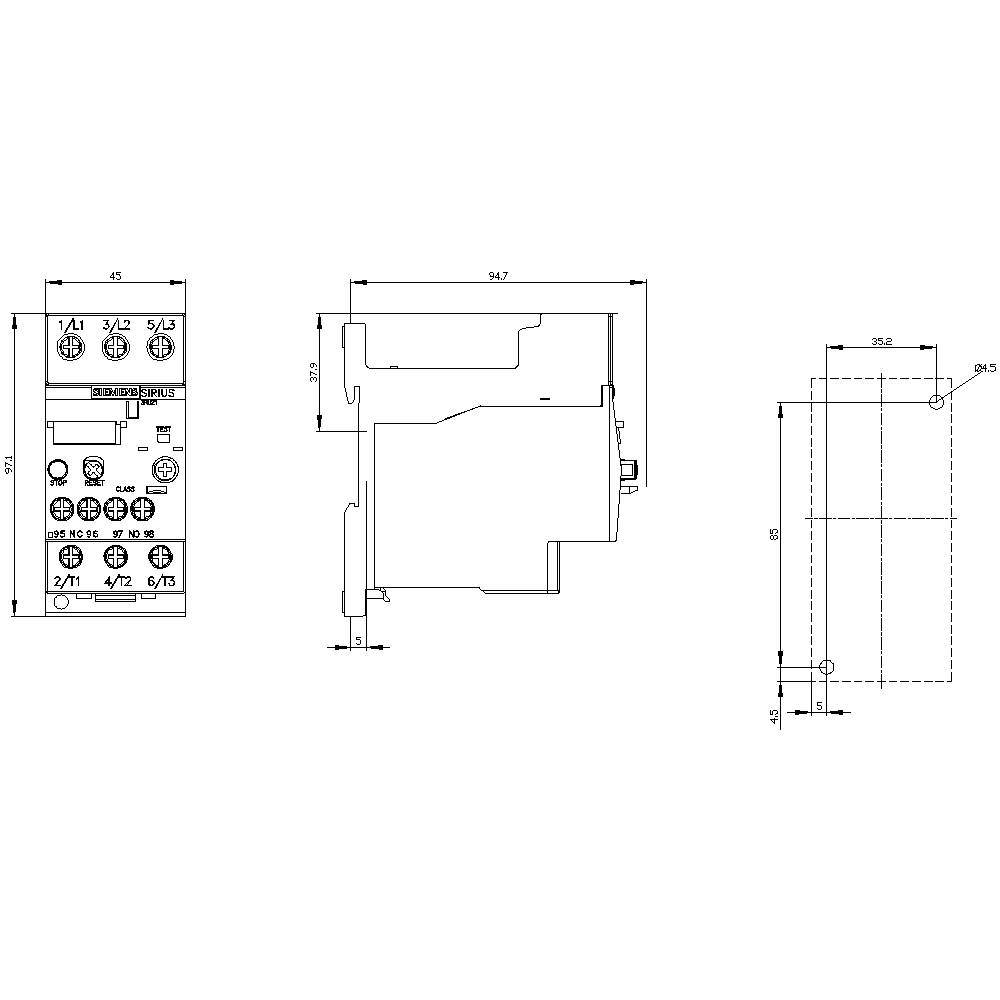

Teknisk tegning af en elektronisk enhed med front-, side- og topvisning. Mål angivet i millimeter.

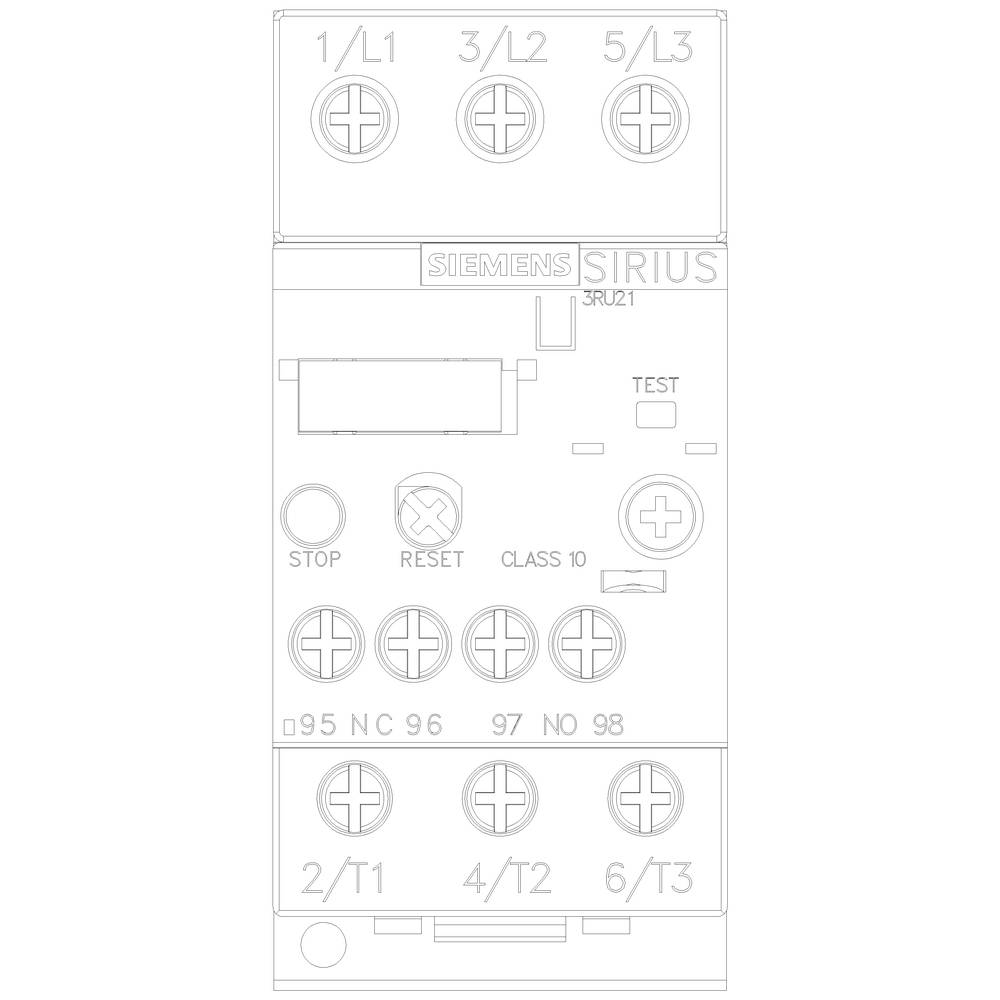

'Siemens SIRIUS kontaktor. Kontakter og tilslutninger mærket: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Taster: STOP, RESET, TEST.'

1/6

Lignende billede

Produkttype

Overlastrelæ

Funktioner

Faseudfald

Overbelastning

Type

3RU2126-4DB1

Størrelse

Driftsspænding

690 V

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 10. nov.

Antal

stk.

Total (950,00 kr. / stk.r)

950,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Overlastrelæ

Type: 3RU2126-4DB1

Størrelse: S0

Funktioner: Faseudfald
Overbelastning

Driftsspænding: 690 V

Indstillingsområde strøm (min.): 20 A

Indstillingsområde strøm: 25 A

Indstillingsområde (strøm): 20 - 25 A

Tilslutning: Skruer

: IP20

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 45 mm

H: 97 mm

D: 95 mm

Dim.: (B x H x T) 45 x 97 x 95 mm

Indhold: 1 stk

AWG max.: 8

AWG min.: 16

Nominel strøm: 25 A

Tværsnit fleksibel (maks.): 10 mm²

Tværsnit fast (maks.): 10 mm²

Tværsnit fleksibel (min. ): 1 mm²

Tværsnit fast (min. ): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1744122 Siemens 3RU2126-4DB1 Overlastrelæ 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1744122 Siemens 3RU2126-4DB1 Overlastrelæ 1 stk

Beskrivelse

Overbelastningsrelæer 20...25 A til motorbeskyttelse størrelse S0, CLASS 10 selvstændig opstilling primære kredsløb: skrue supplerende kreds: skrue hånd automatisk RESET termisk overbelastning relæ SIRIUS 3RU2 til strøm spændingsafhængige beskyttelse af enheder med normalstart mod utilladelig høj opvarmning som følge af overbelastning eller fasesvigt. Denne serie er særligt fleksibel og økonomisk. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Fås med forskellige indstillingspunkter områder af overbelastning udløseren. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, samt til selvstændig opstilling. Hvad det tilbehør passer til alle størrelser S00 til S3. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
