Name: Siemens 3RU2116-0AB1 Overlastrelæ 1 stk
Brand: Siemens
SKU: 1729716
Availability: BackOrder

Billedet viser en Siemens Sirius kontaktor, en elektromekanisk koblingsenhed, med tilslutninger og testknap.

Grå el-tavle med åben glasdør viser forskellige elektriske komponenter og ledningsføringer på flere niveauer.

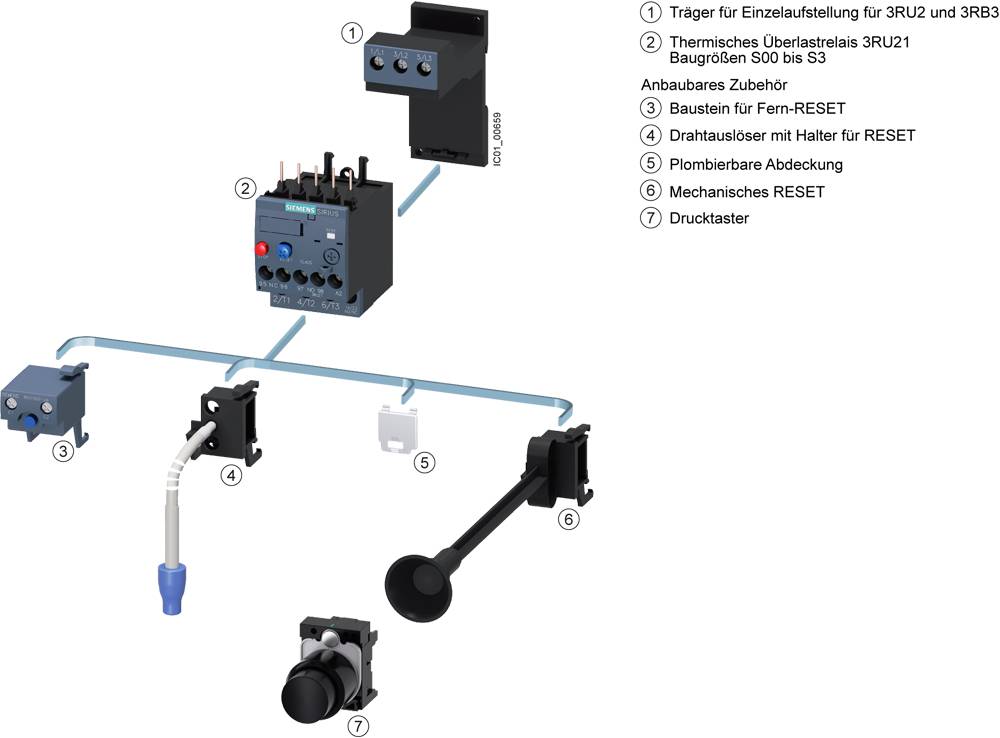

Diagrammet viser opbygningen af et termisk overbelastningsrelæ med tilbehør: Enkeltekomponenter, nulstillingsmuligheder og betjeningselementer.

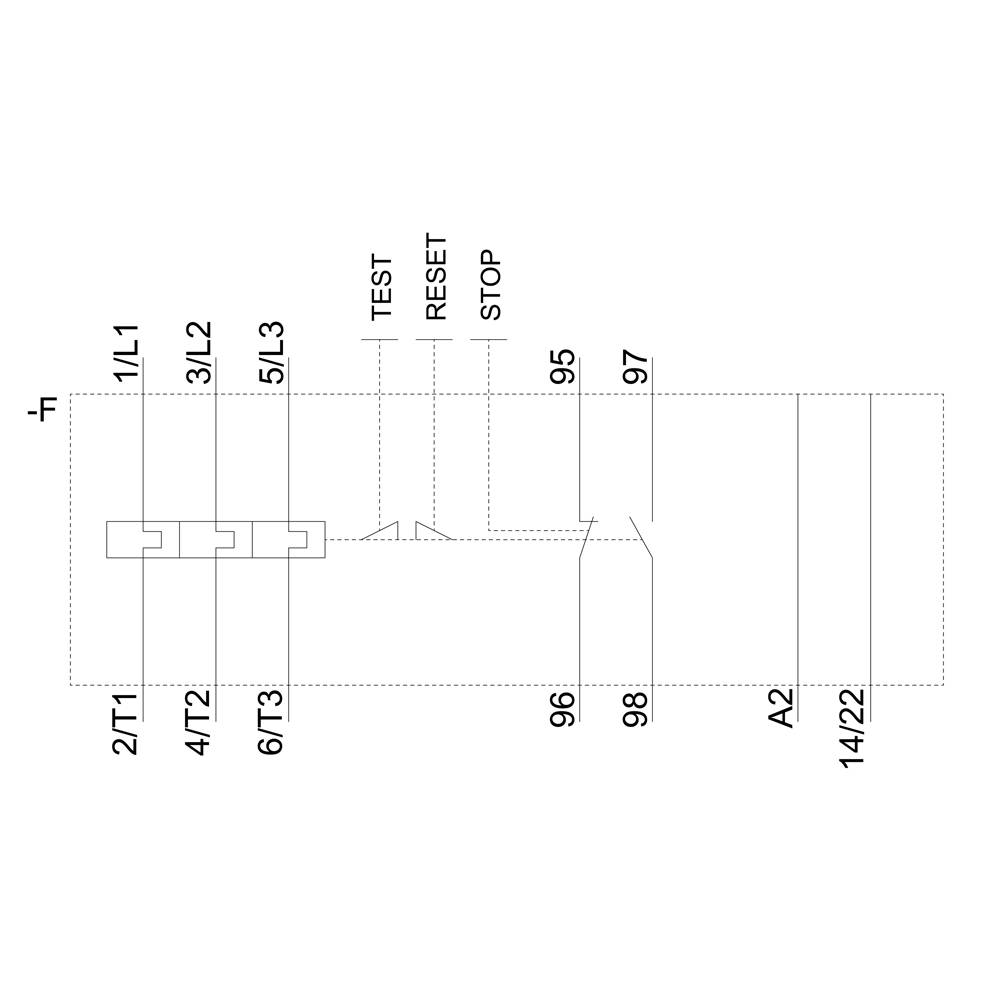

'Diagram over en strømkreds med mærkninger: 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95, 96, 97, 98, A2, 14/22.'

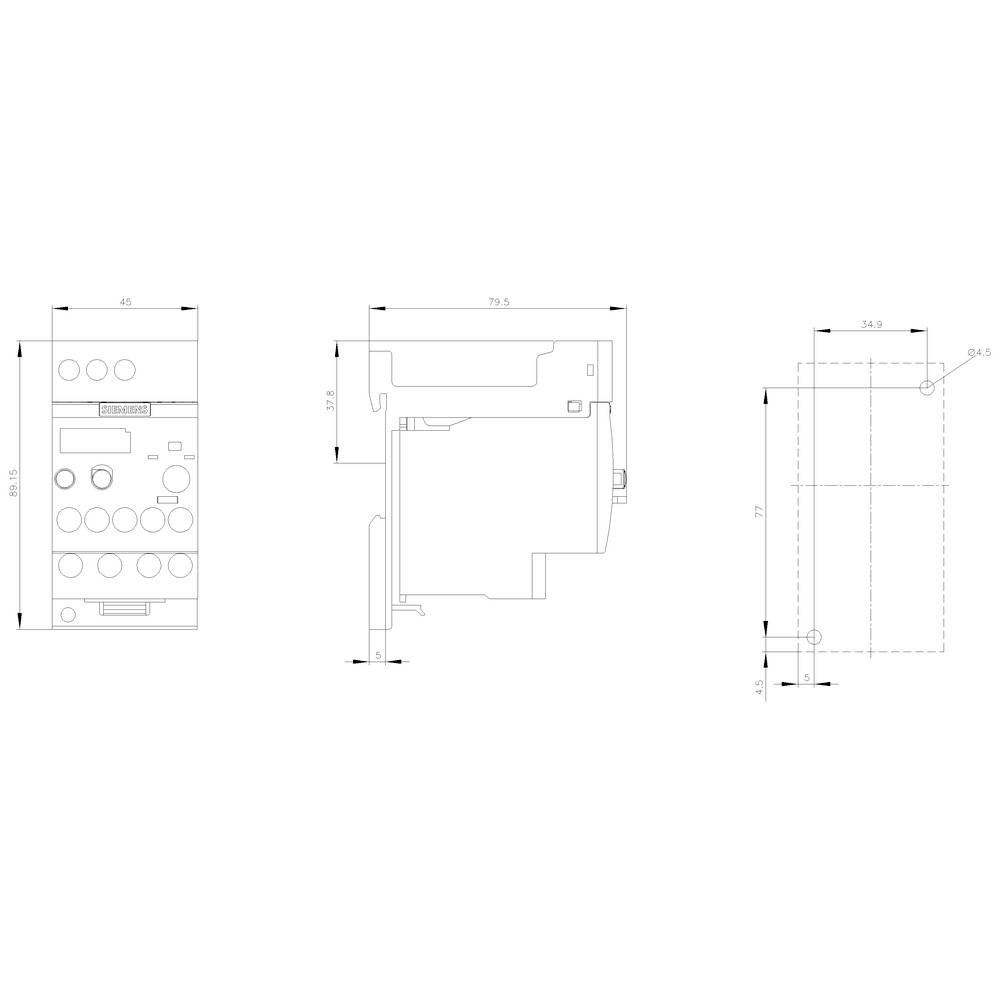

Teknisk tegning viser en maskines dimensioner i tre visninger: forfra, fra siden og set oppefra med angivelse af mål.

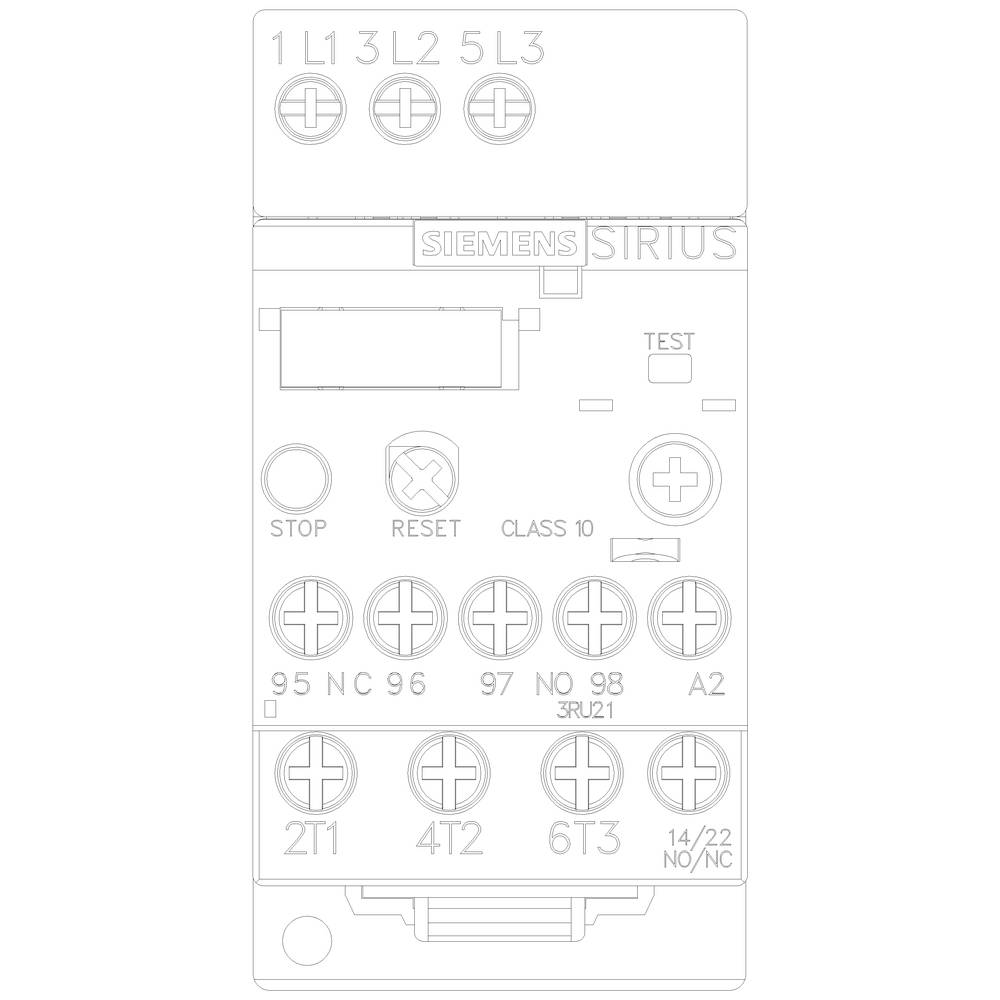

'Beskyttelse af Siemens SIRIUS-mærket med tilslutninger L1, L2, L3, 95, 96, 97, 98, A1, A2; kontakt til STOP, NULSTIL og TEST.'

1/6

Lignende billede

Produkttype

Overlastrelæ

Funktioner

Overbelastning

Type

3RU2116-0AB1

Størrelse

S00

Specifikationer

Auto/Hand-omskifter

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 11. nov.

Antal

stk.

Total (750,00 kr. / stk.r)

750,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Overlastrelæ

Type: 3RU2116-0AB1

Størrelse: S00

Funktioner: Overbelastning

Specifikationer: Auto/Hand-omskifter

Driftsspænding: 690 V

Indstillingsområde strøm (min.): 0.11 A

Indstillingsområde strøm: 0.16 A

Indstillingsområde (strøm): 0.11 - 0.16 A

Tilslutning: Skruer

: IP20

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 45 mm

H: 89 mm

D: 80 mm

Dim.: (B x H x T) 45 x 89 x 80 mm

Indhold: 1 stk

AWG max.: 12

AWG min.: 20

Nominel strøm: 0.16 A

Tværsnit fleksibel (maks.): 2.5 mm²

Tværsnit fast (maks.): 4 mm²

Tværsnit fleksibel (min. ): 0.5 mm²

Tværsnit fast (min. ): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1729716 Siemens 3RU2116-0AB1 Overlastrelæ 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1729716 Siemens 3RU2116-0AB1 Overlastrelæ 1 stk

Beskrivelse

Overbelastningsrelæer 0,11...0,16 A til motorbeskyttelse størrelse S00, klasse 10 selvstændig opstilling primære kredsløb: skrue supplerende kreds: skrue hånd automatisk RESET termisk overbelastning relæ SIRIUS 3RU2 til strøm spændingsafhængige beskyttelse af enheder med normalstart mod utilladelig høj opvarmning som følge af overbelastning eller fasesvigt. Denne serie er særligt fleksibel og økonomisk. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Fås med forskellige indstillingspunkter områder af overbelastning udløseren. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, samt til selvstændig opstilling. Hvad det tilbehør passer til alle størrelser S00 til S3. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.
