Name: Siemens 3RS7003-1AE00 3RS70031AE00 Skilleomformer 1 stk
Brand: Siemens
SKU: 1742670
Availability: BackOrder

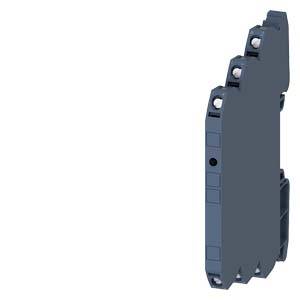

Et smalt, vertikalt elektroteknisk komponent med flere synlige stikpladser og en knap på siden.

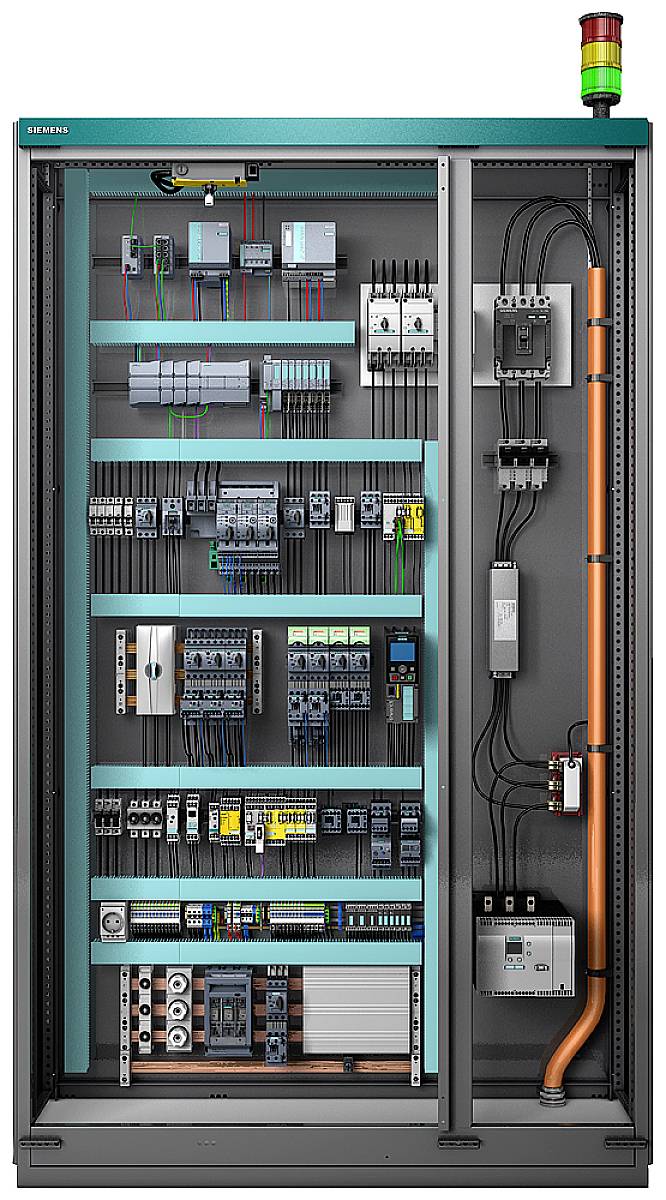

Et åbnet kontrolskab viser en kompleks arrangering af elektriske komponenter, kabler og ledningsføring. Øverst til højre en signallampe.

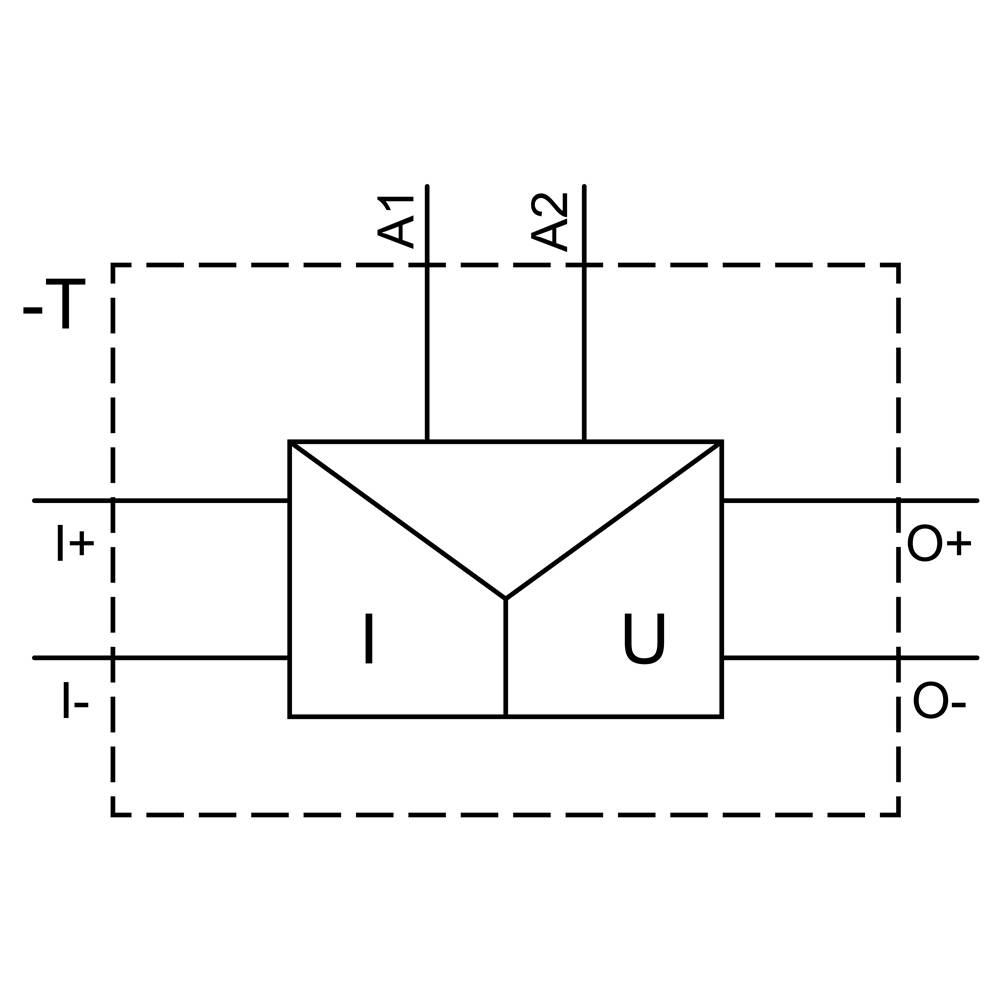

Principdiagram for en operationsforstærker med indgange A1 og A2, udgang O, indgange I+ og I-, samt udgange I+ og I-.

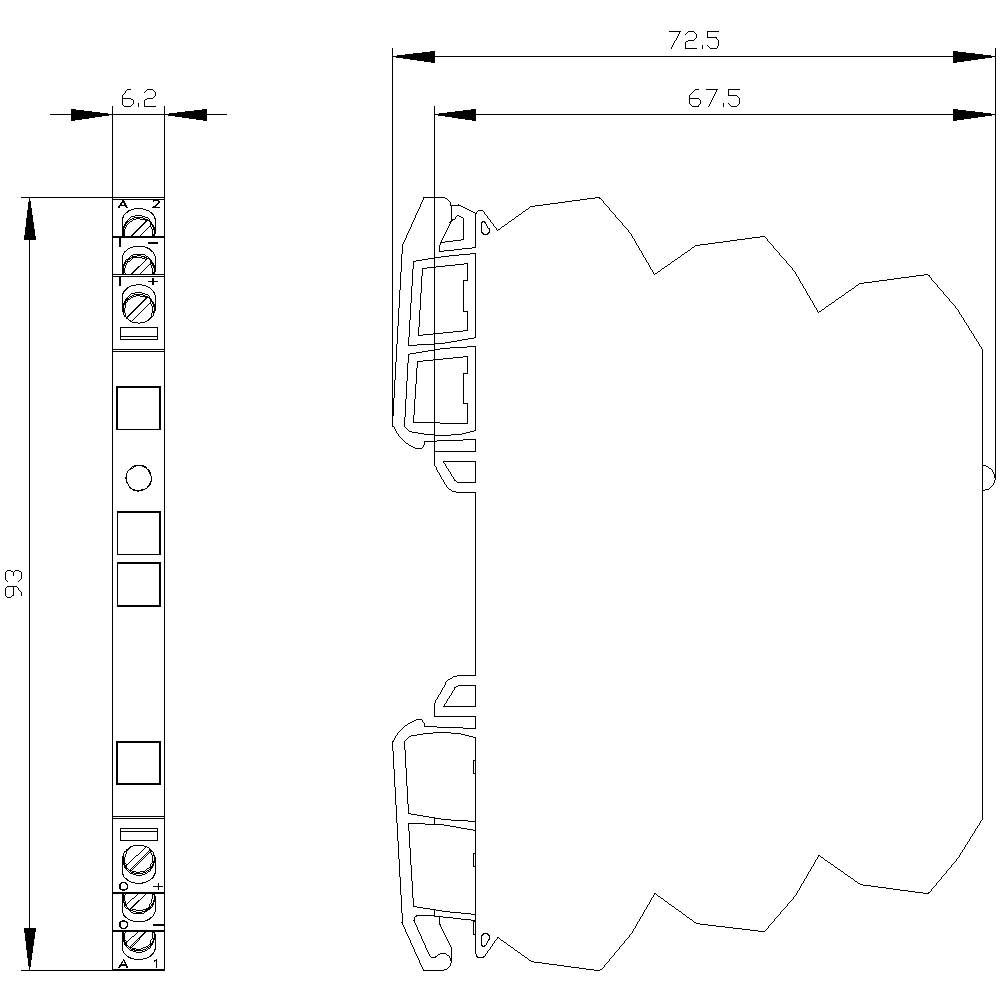

Teknisk tegning af en elektrisk komponent med sido- og frontalmål. Bredde: 72,5 mm, Højde: 93 mm, Dybde: 6,2 mm.

1/4

Lignende billede

Produkttype

Skilleomformer

Indgangssignal maks. (strøm)

20 mA

Type

3RS7003-1AE00

Dim.

(L x B x H) 72.5 x 6.2 x 93 mm

Tilslutning

Skruer

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 4. nov.

Antal

stk.

Total (1.032,00 kr. / stk.r)

1.032,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP20
fastgørelsesmåde: Snapmontering

Type: 3RS7003-1AE00

Produkttype: Skilleomformer

Indgangssignal maks. (strøm): 20 mA

Dim.: (L x B x H) 72.5 x 6.2 x 93 mm

Tilslutning: Skruer

Udgangssignal (spænding): 10 V

Indgangssignal (strøm): 20 mA

Indgangsmodstand: 100 Ω

Indhold: 1 stk

Bredde: 6.2 mm

H: 93 mm

L: 72.5 mm

RoHS-godkendt: Ja

Maks. omgivelsestemperatur: +60 °C

Min. omgivelsestemperatur: -25 °C

Forsyningsspænding (num.): 24 V/AC

Forsyningsspænding U(B): 24 V

Tværsnit fleksibel (maks.): 1.5 mm²

Tværsnit fast (maks.): 2.5 mm²

Tværsnit fleksibel (min. ): 0.25 mm²

Tværsnit fast (min. ): 0.25 mm²

: Snap mounting support rail

: 6.2

: 93 mm

: 72.5 mm

: 1

: 0.29 W

: -25-60 °C

: Screw connection

: IP20

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 0

: 1

: 0

: 0

: 0

: 0

: 0

: 0

: 0 Ω

: FALSE

: TRUE

: FALSE

: TRUE

: Built-in device

: FALSE

: 0.015

: None

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 1742670 Siemens 3RS7003-1AE00 3RS70031AE00 Skilleomformer 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1742670 Siemens 3RS7003-1AE00 3RS70031AE00 Skilleomformer 1 stk

Beskrivelse

Skille omformer AC/DC 24 V, 3-vejs adskillelse indgang: 4-20 mA udgang: 0-10 V skruetilslutning skille omformer SIRIUS 3RS70 til galvanisk adskillelse og konvertering af et analogt normsignal mellem styring og sensorteknik/Aktorik. I kraft af den galvaniske adskillelse forhindrer, at skille omformer som en slags gensidig påvirkning af analoge kanaler med hinanden. Takket være den smalle, kompakte konstruktion har du kun lidt plads på DIN-skinnen, især i flade styretavler og styretavler med lave linjer intervaller. Det eksklusive, moderne design i titan-grå bidrager til uforstyrret udseende med alle siemens enheder i kontaktskabet. Det overskuelige enhed tilbud dækker alle anvendelser og letter dermed de distribution og opbevaring. Tilgængelig er aktive og passive enkelt område-, multifunktions- og universal-konverter med forskellige forsyningsspændinger og forbindelsestyper til forskellige analoge normsignaler og andre populære sensor signaler. Derudover giver vi varianter med hånden automatisk omskiftning til målrettet analog værdi ved. Til separations-transformer3RS70 er en passende potentiale separatorplade samt forskellige forbindelseskamme til rådighed. På den isolerede transformer3RS70 løsne den velkendte serie 3RS17. SIRIUS-relæ - et program til alle situationer.
