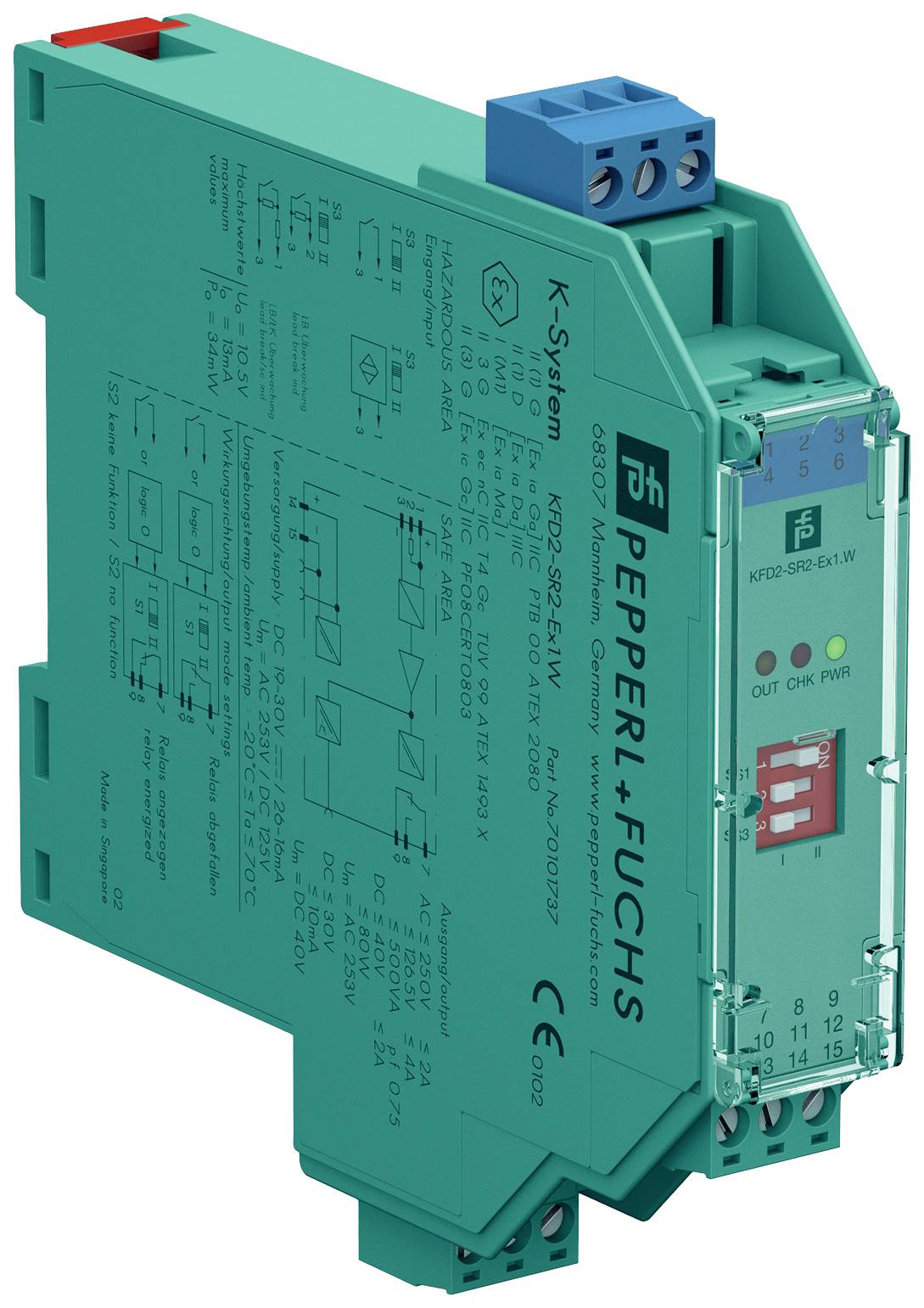

Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Lydforstærker 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Lydforstærker
Indgangssignal maks. (strøm)
8 mA
Indgangssignal maks. (spænding)
8 V
Type
KFD2-SR2-Ex1.W
Dim.
(L x B x H) 115 x 20 x 119 mm
Datablad (PDF)
3 stk.
Antal
Total (1.432,00 kr. / stk.r)
1.432,00 kr.
ekskl. moms
Gratis fragt
Kun 3 stk. tilbage på lager
Tekniske specifikationer
- Type
KFD2-SR2-Ex1.W
- Produkttype
Lydforstærker
- Indgangssignal maks. (strøm)
8 mA
- Indgangssignal maks. (spænding)
8 V
- Dim.
(L x B x H) 115 x 20 x 119 mm
- Tilslutning
Skrueklemme
- Udgangssignal (spænding)
250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A ohmsche Last
- Udgangssignal (strøm)
250 V AC/2 A/cos φ > 0.75; 126.5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A ohmsche Last
- Driftsspænding
19 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Min. driftsspænding
19 V/DC
- Indgangssignal (spænding)
ca. 8 V DC
- Indgangssignal (strøm)
1.2 ... 2.1 mA
- Indhold
1 stk
- Konfiguration
DIP-Schalter
- Bredde
20 mm
- H
119 mm
- L
115 mm
- Maks. omgivelsestemperatur
70 °C
- Min. omgivelsestemperatur
-20 °C
- Forsyningsspænding U(B)
19 ... 30 V DC
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2627563 Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Lydforstærker 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2627563 Pepperl+Fuchs KFD2-SR2-Ex1.W 70101737 Lydforstærker 1 stk
Beskrivelse
KRD-serien...; Opbygningshus 20mm; tilslutningsklemmer kan trækkes af; forsyningsspænding 24VDC; Power Rail Power tilslutning; kontaktudgang 1 omskifter; styrestrømkreds [EEx ia]IIC; 1-kanals; overvågning af ledningsbrud LB og ledningskortslutning LK; LB/LK-signal på Power Rail Power som samlet meddelelse
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle data
- Signaltype: Binær indgang
- Parametre for funktionel sikkerhed
- Niveau for integritet (SIL): SIL 2
- Forsyning
- Tilslutning: Power Rail Power klemmer 14+, 15 -
- Mærkespænding: 19... 30 V DC
- Wellighedens længde: ≤ 10 %
- Mærkestrøm: ≤ 35 mA
- Tabseffekt: ≤ 0,7 W
- Effektforbrug: ≤ 0,7 W.
- Indgang
- Tilslutningsside: Feltside
- Tilslutning: Klemmer 1+, 2+, 3 -
- Nominel værdi: I henhold til en 60947-5-6 (NAMUR)
- Tomgangsspænding/kortslutningsstrøm: Ca. 8 V DC / ca. 8 mA
- Tilkoblingspunkt/tilkoblingshysterese: 1,2... 2,1 mA / ca. 0,2 mA
- Ledningsfejlovervågning: Brud i ≤ 0,1 mA , kortslutning i > 6 mA
- Impuls-/pauseforhold: Min. 20 ms/min. 20 ms
- Udgang
- Tilslutningsside: Styringsside
- Tilslutning: Klemmer 7, 8, 9
- Udgang: Signal; relæ
- Kontaktbelastning: 250 V AC/2 A/cos φ > 0,75; 126,5 V AC/4 A/cos φ > 0,75; 40 V DC/2 A ohmsk belastning
- Minimum koblingsstrøm: 2 mA / 24 V DC
- Tiltræknings-/frafaldsforsinkelse: Ca. 20 ms / ca. 20 ms
- Mekanisk levetid: 107 koblingscyklusser
- Samlet fejlmelding: Power Rail Power
- Overførselsegenskaber
- Skiftefrekvens < 10 Hz
- Galvanisk isolering
- Indgang/udgang: Forstærket isolering iht. IEC/en 61010-1, mærkeisolationsspænding 300 Veff
- Indgang/forsyning: Forstærket isolering iht. IEC/en 61010-1, mærkeisolationsspænding 300 Veff
- Udgang/forsyning: Forstærket isolering iht. IEC/en 61010-1, mærkeisolationsspænding 300 Veffvisninger/indstillinger
- Visningselemnter: LED'er
- Betjeningselementer: DIP-kontakt
- Konfiguration: Via DIP-afbryder
- Mærkning: Plads til mærkning på forsiden
- Direktivets overensstemmelse
- Elektromagnetisk kompatibilitet
- Direktiv 2014/30/EU: EN 61326-1:2013 (industrisektorer)
- Lavspænding
- DIREKTIV 2014/35/EU: EN 61010-1:2010+A1:2019+A1:2019/AC:2019
- Overensstemmelse
- Elektromagnetisk kompatibilitet: NE 21:2017 , en 61326-3-1:2017, en IEC 61326-3-2:2018
- BESKYTTELSESKLASSE: IEC 60529:1989+A1:1999+A2:2013
- Funktionel sikkerhed: IEC/en 61508:2010
- Indgang: EN 60947-5-6:2000
- Krav til omgivelser
- Omgivelsestemperatur -20 70 °C (-4... 158 °F)
- Mekaniske data
- Beskyttelsesklasse: IP20
- Tilslutning: Skrueklemmer
- Masse: Ca. 150 g.
- Dimensioner: 20 x 119 x 115 mm (B x H x D),kabinettype B2
- Fastgørelse: På 35-mm din-skinne i henhold til en 60715:2001
- Data til brug i forbindelse med eksplosionsfarlige områder
- EU-TYPEAFPRØVNINGSATTEST: PTB 00 ATEX 2080
- Mærkning: ATEX II (1)G [ex ia GA] IIC | ATEX II (1)D [ex ia da] IIIC | ATEX i (M1) [ex ia mA] I.
- Indgang: Ex ia
- Spænding: 10,5 V
- Strøm: 13 mA;
- Effekt 34 mW (lineær)
- Forsyning
- Sikkerhedsst. Maks. spænding: 253 V AC / 125 V DC (advarsel! Um er ingen mærkespænding.)
- Udgang
- Sikkerhedsst. Maks. spænding: 253 V AC (Bemærk! Dimensioneringsspændingen kan være lavere.)
- Fejlmeldingsudgang
- Sikkerhedsst. Maks. spænding: 40 V DC (advarsel! Um er ingen mærkespænding.)
- Certifikat: PF 08 CERT 0803
- Mærkning: ATEX II (3)G [ex ic GC] IIC
- Indgang: Ex ic
- Spænding: 10,5 V
- Strøm: 13 mA;
- Effekt 34 mW (lineær)
- CERTIFIKAT: TÜV 99 ATEX 1493 X.
- Mærkning: ATEX II 3G ex ec NC IIC T4 GC
- Galvanisk isolering
- Indgang/udgang: Sikker galvanisk adskillelse ifølge IEC/en 60079-11, spidsværdi for spændingen 375 V.
- Indgang/forsyning: Sikker galvanisk adskillelse ifølge IEC/en 60079-11, spidsværdi for spændingen 375 V.
- Direktivets overensstemmelse
- DIREKTIV 2014/34/EU: EN IEC 60079-0:2018+AC:2020 , EN 60079-7:2015+A1:2018 , EN 60079-11:2012, EN IEC 60079-15:2019
- Internationale godkendelser
- FM-godkendelse
- FM-certifikat: FM19US0207X
- Control Drawing: 116-0035
- UL-godkendelse: E106378
- Control Drawing: 116-0473 (cULus)
- Kontaktbelastning: 250 V AC/2 A/cos φ > 0,75; 126,5 V AC/4 A/cos φ > 0,75; 30 V DC/2 A ohmsk belastning
- IECEx-godkendelse
- IECEx-certifikat: IECEx PTB 11.0034 , IECEx TUN 19.0013X
- IECEx-kendetegn: [Ex ia GA] IIC | [ex ia da] IIIC | [ex ia mA] i | ex ec NC IIC T4
